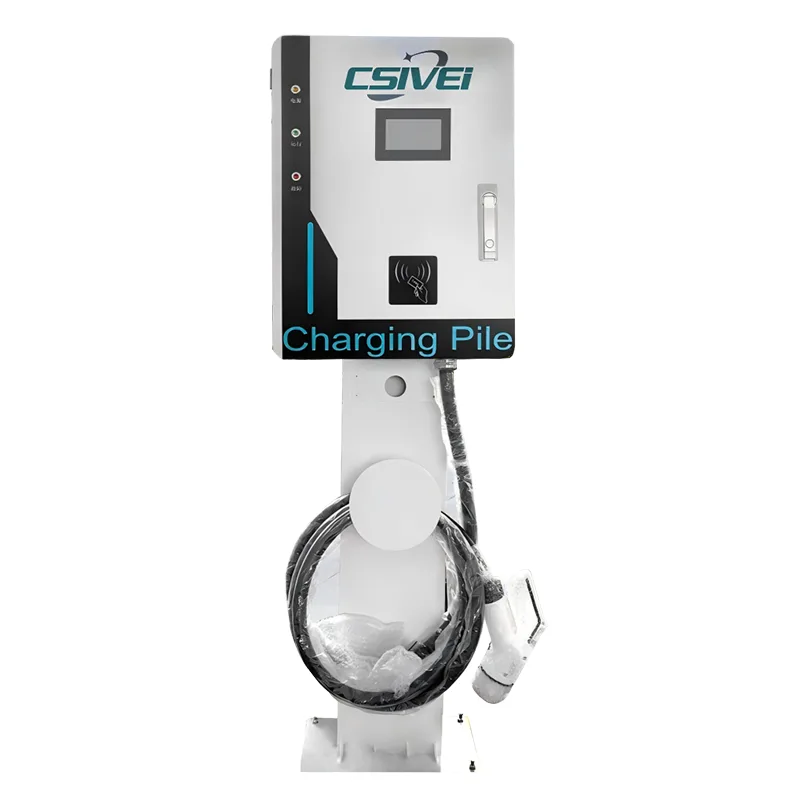

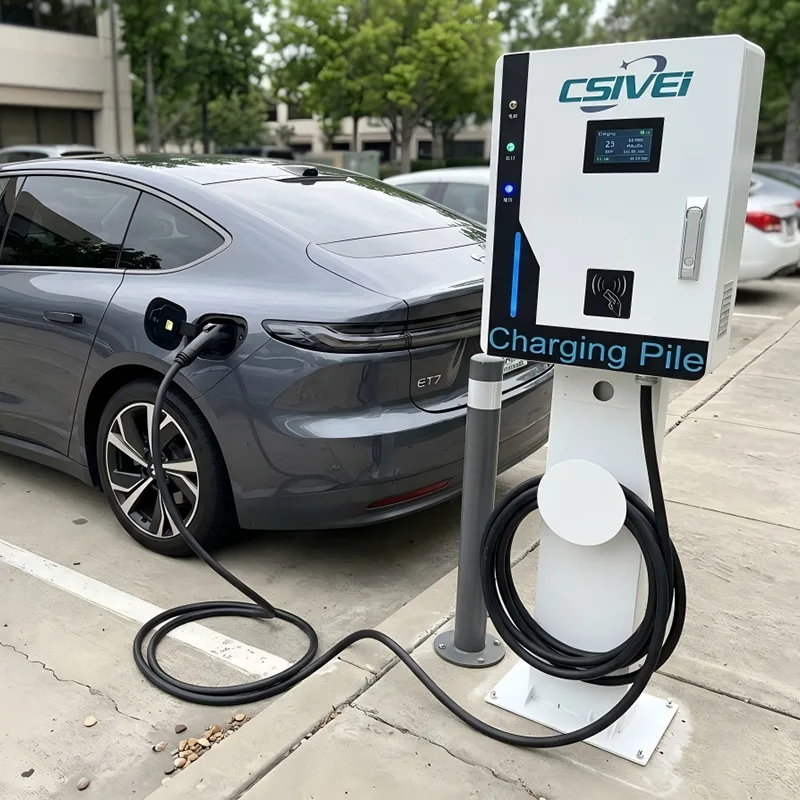

Vieno pistoleto nuolatinės srovės įkrovimo stotis

Sukurtas konfigūracijoms nuo 30 kW iki 240 kW, šis ant grindų montuojamas įrenginys priskiria vieną įkroviklį vienai stovėjimo vietai, todėl išvengiama painiavos dėl laidų pasidalijimo ir pajamų padalijimo sudėtingumo, kai montuojami du ginklai. Jis palaiko CCS1, CCS2, CHAdeMO ir GB/T standartus, apimančius visas pagrindines EV rinkas. IP55 reitingo cinkuoto plieno korpusas ir prisitaikantis šilumos valdymas užtikrina patikimą veikimą nuo -30°C iki +55°C temperatūroje, atsparų drėgmei, dulkėms ir ekstremalioms oro sąlygoms. Prieigos valdymas valdomas per 7 colių jutiklinį ekraną su RFID ir programomis pagrįstu autentifikavimu, o OCPP 1.6J/2.0.1 suderinamumas leidžia sklandžiai integruoti vidinę sistemą, kad būtų galima stebėti realiuoju laiku, atlikti nuotolinę diagnostiką ir dinamines kainas. Daugiasluoksnė saugos sistema, įskaitant izoliacijos stebėjimą realiuoju laiku, nuolatinės srovės jautrios liekamosios srovės apsaugą ir perkaitimo išjungimą, apsaugo tiek transporto priemonę, tiek naudotoją kiekvienos sesijos metu. Modulinė galios architektūra leidžia pakeisti modulį karštuoju būdu, sumažinant aptarnavimo prastovos laiką ir sumažinant bendras nuosavybės išlaidas per įkroviklio tarnavimo laiką.

Key highlights of this single-gun standing DC fast charger

● Lankstus galios diapazonas nuo 30 kW iki 240 kW, keičiamas pagal svetainės galią

● Kelių standartų palaikymas, apimantis CCS1, CCS2, CHAdeMO ir GB/T

● Tvirtas lauko dizainas su IP55 reitingo apsauga, antikoroziniu apdorojimu ir patikimu veikimu esant ekstremalioms temperatūroms

● Išmani vartotojo sąsaja su 7 colių jutikliniu ekranu, RFID / programų autentifikavimu ir OCPP 1.6J foniniu ryšiu, kad būtų galima stebėti realiuoju laiku ir atlikti nuotolinę diagnostiką.

● Visapusė sauga, įskaitant izoliacijos stebėjimą, apsaugą nuo nuotėkio, perkaitimo išjungimą ir avarinio stabdymo funkciją

Idealios programos

Sukurta komercinei ir viešajai įkrovimo aplinkai, vieno pistoleto nuolatinės srovės įkrovimo stotis tiekia greitą ir patikimą energiją būtent ten, kur jos labiausiai reikia.

Viešosios greitojo įkrovimo stotys: Idealiai tinka miesto įkrovimo mazgams, greitkelių aptarnavimo zonoms ir miesto infrastruktūrai, šis ant grindų stovintis nuolatinės srovės įrenginys leidžia greitai papildyti, sumažina vairuotojo laukimo laiką ir padidina stoties apyvartą. Vieno pistoleto konfigūracija supaprastina eismo juostų valdymą ir supaprastina operacijas.

Automobilių parko ir logistikos saugyklos: Sukurtas palaikyti didelio naudojimo automobilių parką, įskaitant taksi, važiuojančias transporto priemones, pristatymo furgonus ir elektrinius autobusus, įkroviklis užtikrina greitą apsisukimą tarp pamainų. Naudodami programuojamą energijos paskirstymą ir OCPP pagrįstą foninę integraciją, automobilių parko valdytojai gali planuoti įkrovimą ne piko metu ir stebėti energijos sąnaudas realiuoju laiku.

Komercinė ir mažmeninė automobilių stovėjimo aikštelė: puikiai pritaikytas prekybos centrams, prekybos centrams, viešbučiams ir biurų pastatams, šis nuolatinės srovės greitas įkroviklis prideda didelės vertės EV įkrovimo klientų ir darbuotojų stovėjimo aikštelėse. Montavimas be sienos leidžia lanksčiai įdėti, o RFID ir programėlėmis pagrįsta prieigos kontrolė supaprastina pajamų surinkimą ir naudotojų valdymą.

Automobilių prekybos centrai ir techninės priežiūros centrai: EV pardavimo salonuose ir garantinio aptarnavimo patalpose įkroviklis užtikrina greitą transporto priemonės paruošimą, demonstracinius pasivažinėjimus ir remontą dirbtuvėse. Kelių standartų suderinamumas užtikrina sklandų įvairių EV markių ir modelių palaikymą.

Paskirties vietos ir svetingumo vietos: turistų lankomos vietos, kurortai ir svetingumas pakelėse gali panaudoti šią nuolatinės srovės įkrovimo stotelę, kad pritrauktų EV vairuojančius lankytojus, pailgintų svečių buvimo laiką ir generuotų naują pajamų srautą – visa tai užtikrina patikimą lauko saugumą bet kuriuo metų laiku.

Techninis gilus nardymas

Vieno pistoleto nuolatinės srovės įkrovimo stoties esmė yra kruopščiai suprojektuota galios konvertavimo ir valdymo sistema, sukurta siekiant užtikrinti greitą, saugų ir patikimą įkrovimą sudėtingomis realiomis sąlygomis.

Didelio efektyvumo maitinimo moduliai

Įkroviklyje naudojami moduliniai, aukšto dažnio izoliuoti kintamosios srovės ir nuolatinės srovės keitikliai, kurių naudingumo koeficientas yra ≥95 % esant pilnai apkrovai. Tai sumažina energijos nuostolius, sumažina šilumos gamybą ir sumažina eksploatavimo išlaidas per visą įrenginio eksploatavimo laiką. Modulinė architektūra leidžia keisti atskirus modulius, neišjungiant visos stoties, todėl užtikrinamas išskirtinis aptarnavimas ir veikimo laikas.

Pažangus aušinimas skysčiu (priklausomai nuo galios lygio)

Modeliams, kurių vardinė galia 120 kW ir daugiau, yra pažangi skysčiu aušinama įkrovimo kabelių sistema. Ši technologija aktyviai pašalina šilumą tiek iš kabelių laidų, tiek iš jungčių kontaktų, todėl galima naudoti plonesnius, lengvesnius laidus, kuriuos lengva valdyti – net ir išlaikant nuolatinę iki 500 A srovę. Sandari aušinimo skysčio kilpa ir nuotėkio aptikimo jutikliai garantuoja ilgalaikį patikimumą ir naudotojo saugumą.

Kelių protokolų įkrovimo komunikacija

Transporto priemonės ir įkroviklio sąsają valdo ISO 15118 ir DIN 70121 atitinkantis valdiklis. Tai palaiko ir tradicinį CAN pagrįstą ryšį (CHAdeMO, GB/T), ir maitinimo linijos ryšį, skirtą CCS1 ir CCS2. Šis kelių protokolų pagrindas užtikrina platų transporto priemonės suderinamumą ir yra paruoštas būsimoms funkcijoms, tokioms kaip „Plug & Charge“ (ISO 15118-2).

Sluoksniuota saugos architektūra

Išsami saugos sistema veikia keliuose nepriklausomuose lygmenyse – techninėje, programinėje įrangoje ir programinėje įrangoje. Izoliacijos stebėjimas realiuoju laiku nuolat tikrina izoliacijos varžą prieš įkrovimą ir jo metu. Integruotas A + 6mA DC jautrus liekamosios srovės įtaisas (RCD) apsaugo nuo įžeminimo nuotėkio gedimų. Perkaitimo jutikliai, esantys kritinėse sankryžose, suaktyvina kontroliuojamą galios sumažinimą arba saugų išjungimą, o avarinio stabdymo mygtukas užtikrina tiesioginę mechaninę izoliaciją.

Tvirta lauko inžinerija

Korpusas pagamintas iš cinkuoto plieno su anti-UV milteliniu dažymu, IP55 apsauga nuo patekimo ir IK10 mechaniniam poveikiui. Išmanioji šilumos valdymo sistema sujungia filtruotą oro aušinimą su prisitaikančiu ventiliatoriaus greičio valdymu, palaikydama optimalią vidinę temperatūrą aplinkos sąlygomis nuo -30°C iki +55°C. Vidiniai komponentai yra padengti atitinkama danga, kad būtų atsparūs drėgmei ir korozinei atmosferai.

Smart Connectivity & Edge Computing

Integruotas Linux valdiklis su OCPP 1.6J/2.0.1 protokolo palaikymu leidžia sklandžiai integruotis į bet kurią įkrovimo tinklo valdymo sistemą. Realaus laiko duomenys, įskaitant seanso energiją, galios kreives, gedimų žurnalus ir aplinkos rodmenis, perduodami Ethernet, 4G arba Wi-Fi ryšiu. Vietinio krašto skaičiavimo galimybės leidžia veikti neprisijungus ir kaupti operacijų talpyklą, užtikrinant nenutrūkstamą paslaugą net ir tinklo pertrūkių metu.

Dažnai užduodami klausimai

1 klausimas: kokius įkrovimo standartus palaiko vieno pistoleto nuolatinės srovės įkrovimo stotis?

Siūlome modelius, sukonfigūruotus CCS1, CCS2, CHAdeMO ir GB/T. Vienas įrenginys gali būti komplektuojamas su vienu standartu, o pagal pageidavimą galimos individualios kelių standartų konfigūracijos. Tai užtikrina suderinamumą su beveik visomis šiuolaikinėmis elektrinėmis transporto priemonėmis Šiaurės Amerikos, Europos, Japonijos ir Kinijos rinkose.

2 klausimas: kaip pasirinkti tinkamą svetainės galią?

Galios pasirinkimas priklauso nuo jūsų tikslinių transporto priemonių, laukiamo laiko ir turimo tinklo pajėgumo. Mūsų modulinis diapazonas nuo 30 kW iki 240 kW leidžia subalansuoti įkrovimo greitį su infrastruktūros išlaidomis. Automobilių parko depams su naktiniu įkrovimu dažnai pakanka 30–60 kW. Greito įkrovimo stotelės greitkelyje paprastai naudoja 120–240 kW galią. Mūsų pardavimų inžinieriai gali padėti jums pasirinkti idealią konfigūraciją, remdamiesi paprasta svetainės apklausa.

3 klausimas: kokie yra įrengimo ir tinklo prijungimo reikalavimai?

Įkrovikliui reikalingas trifazis kintamosios srovės įvestis (paprastai 400 V arba 480 V, priklausomai nuo regioninių standartų) ir stabili įžeminimo sistema. Būtinas specialus grandinės pertraukiklis ir tinkamas kabelio dydis pagal pasirinktą galios pakopą. Montuojant ant grindų naudojami keturi inkariniai varžtai, esantys ant betoninio pagrindo. Pateikiame išsamius civilinės ir elektros instaliacijos vadovus, teikiame nuotolinio paleidimo pagalba.

Q4: Is an internet connection necessary for operation?

Nors įkroviklis gali veikti neprisijungus ir saugoti operacijų duomenis vietoje, primygtinai rekomenduojamas stabilus interneto ryšys (per 4G, Wi-Fi arba Ethernet). Tai įgalina nuotolinį stebėjimą, OCPP pagrįstą fono integraciją, nuotolinius programinės aparatinės įrangos atnaujinimus ir diagnostiką realiuoju laiku. Režimas neprisijungus veikia kaip atspari atsarginė priemonė per tinklo trikdžius.

5 klausimas: kokia priežiūra reikalinga ir kokia garantija yra įtraukta?

Įprastinė techninė priežiūra yra minimali – paprastai užtenka retkarčiais apžiūrėti, išvalyti oro filtrą ir patikrinti kabelio vientisumą. Moduliniai maitinimo blokai yra keičiami karštu režimu ir gali būti greitai pakeisti be specialių įrankių. Suteikiame standartinę 2 metų garantiją, kurią galima pratęsti iki 5 metų. Nuotolinė diagnostika leidžia išspręsti daugelį problemų be apsilankymų vietoje.

6 klausimas: kaip įkroviklis užtikrina naudotojo ir transporto priemonės saugumą?

Saugumas yra kiekviename sluoksnyje. Svarbiausi dalykai yra izoliacijos stebėjimas prieš kiekvieną seansą ir jo metu, A tipo + 6 mA nuolatinės srovės jautrus liekamosios srovės įtaisas (RCD), apsauga nuo perkaitimo pagrindiniuose kontaktiniuose taškuose ir avarinio stabdymo mygtukas. Korpusas atitinka IP55 ir IK10 reitingus, o visa elektronika yra tinkamai padengta nuo drėgmės ir dulkių.

7 klausimas: ar galiu integruoti įkroviklį į esamą mokėjimo ir valdymo platformą?

Taip. Įkroviklis palaiko OCPP 1.6J ir 2.0.1, todėl jis sklandžiai integruojamas su dauguma pagrindinių įkrovimo tinklo valdymo sistemų. RFID skaitytuvai ir programėlėmis pagrįsta QR kodo sąsaja palaiko kelis mokėjimo ir prieigos modelius. Jei turite tinkintą foną, mūsų komanda padės suderinti protokolą paleidimo metu.

Klientų istorijos

„Premium“ prekybos centrų grupė – specialus elektromobilių stovėjimo aikštelės diegimas

Fonas

Pirmaujantis prekybos centrų operatorius visoje Šiaurės Europoje planavo įrengti nuolatinės srovės greitąjį įkrovimą savo aukščiausios kokybės automobilių stovėjimo zonose. Tikslas buvo pasiūlyti vientisą VIP lygio EV įkrovimo patirtį – ne tik patogumą, bet ir valdomą pajamas generuojančią paslaugą.

Iššūkis

Iš pradžių operatorius svarstė dviejų ginklų nuolatinės srovės įkroviklius, kurie yra įprasti greitkelių stotyse. Tačiau jų stovėjimo aikštelės išdėstymas yra griežtai vienas automobilis vienoje pažymėtoje aikštelėje, ir jie greitai nustatė neatitikimą:

Dviejų pabūklų įrenginiai aptarnautų dvi gretimas patalpas ir sukeltų nuosavybės konfliktus, jei viena transporto priemonė baigtų įkrauti, bet užimtų bendrą erdvę.

Operatorius norėjo, kad būtų sukurta speciali atskirų įkroviklio skyrių logika, kad būtų galima rezervuoti skyrių per jų programą, dinamišką kainodarą už įkroviklį ir aiškią vidaus degimo transporto priemonių stovėjimo aikštę.

Jiems reikėjo kompaktiško ant grindų pastatomo dizaino, kuris tilptų į standartines stovėjimo vietas, nesumažinant praėjimo pločio.

Kodėl vieno pistoleto nuolatinės srovės įkroviklis?

Pasikonsultavęs su mūsų inžinierių komanda, operatorius pripažino, kad vienas pistoletas, vienas prieš vieną dislokavimas yra tikslus techninis tinkamumas:

Kiekvienai stovėjimo vietai yra priskirtas vienas įkroviklis, atspindintis tam skirtą degalų siurblį. Jokio kabelio dalijimosi, jokios vairuotojų painiavos.

Vieno pistoleto architektūra supaprastina galios paskirstymą ir sumažina šiluminį įtampą nepertraukiamų seansų metu, palyginti su dviejų pistoletų bloku, veikiančiu visa apkrova abiejuose lizduose.

Ant grindų montuojami atskiri įrenginiai gali būti montuojami be priklausomybės nuo sienos, todėl galima lanksčiai paskirstyti erdvę tiek vidaus, tiek pusiau dengtose lauko vietose.

Diegimas

Šešiasdešimt mūsų 60 kW vieno pistoleto nuolatinės srovės įkroviklių (CCS2) buvo sumontuoti trijose pavyzdinėse vietose. Kiekvienas įkroviklis buvo pastatytas centre, tam skirtos EV skyriaus viršuje, aiškiai pasirašytas ir pasiekiamas tik autentifikuotiems naudotojams per RFID arba prekybos centro lojalumo programėlę. Integracija su esama OCPP backend leido stebėti realiu laiku, nuotoliniu būdu atnaujinti kainas ir automatinius įspėjimus apie gedimus.

Rezultatai

● Nuo įlankos paleidimo incidentų nebuvo konfliktų; modelis su vienu įkrovikliu viename skyriuje natūraliai pašalino problemas, kurias jie pastebėjo kelių ginklų viešosiose stotyse.

● Per šešis mėnesius įkrovimo seansų skaičius padvigubėjo, nes specialios vietos koncepcija pritraukė elektromobilių vairuotojus, norinčius mokėti priemoką už rezervuotą garantuotą įkrovimą apsipirkdami.

●  Techninė priežiūra pasirodė ypač paprasta: sugedęs įrenginys tiesiog perima vieną skyrių neprisijungus, o gretimose vietose neveikia, o tai yra aiškus eksploatacinis pranašumas, palyginti su dviejų pistoletų gedimo scenarijumi.

●  Nuo to laiko grupė mūsų vieno pistoleto įkroviklius įtraukė į dvi papildomas vietas, kaip lemiamus veiksnius nurodydama įrengimo paprastumą, mažesnes išankstines išlaidas ir aiškią 1:1 įkroviklio logiką.
