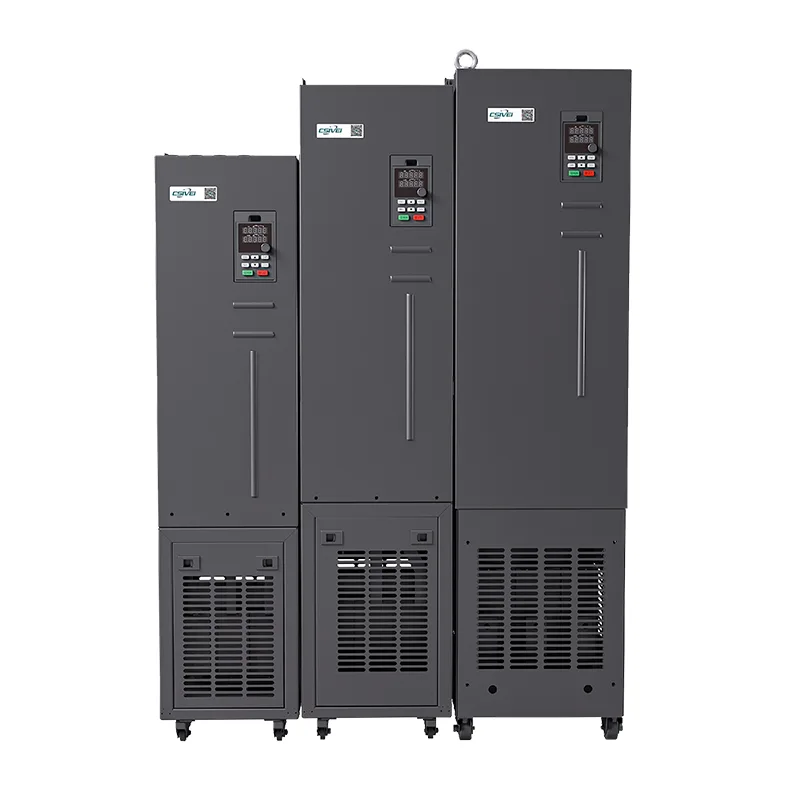

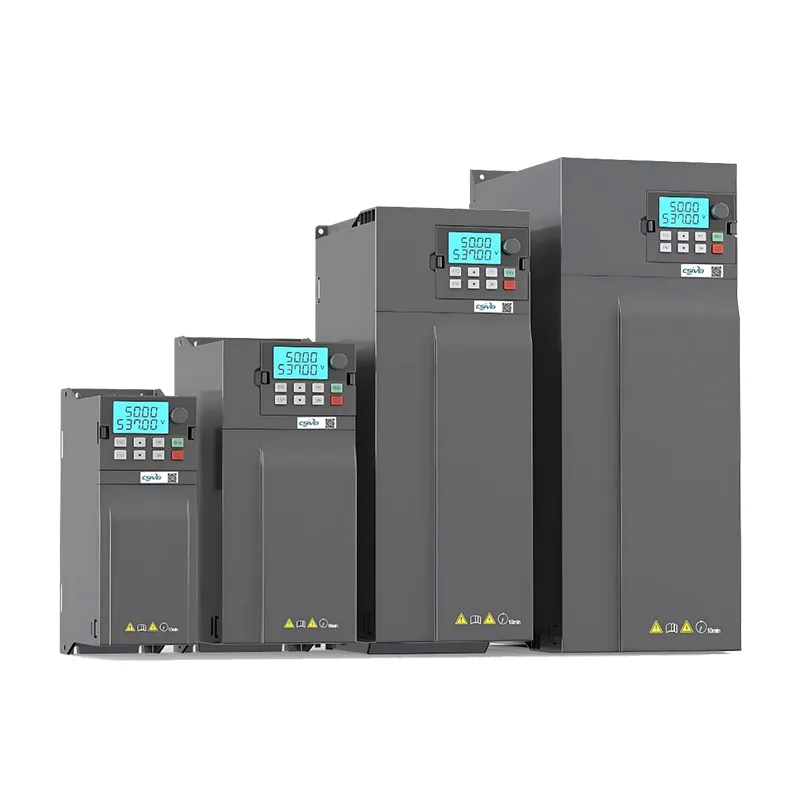

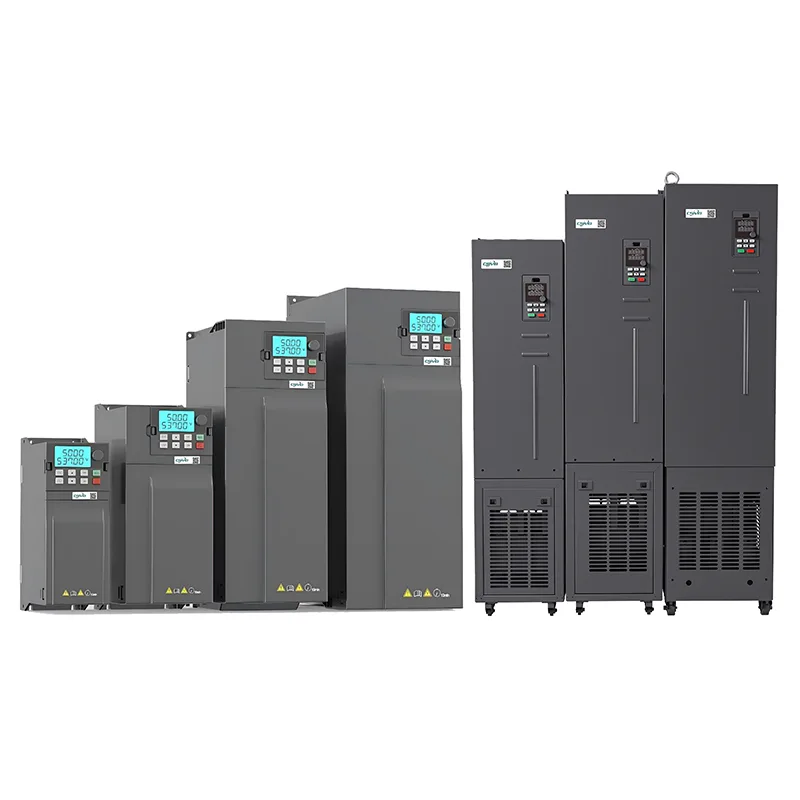

Didelio našumo 3 fazių kintamosios srovės pavaros VFD

Pirkite didelio našumo 3 fazės kintamosios srovės pavaros VFD iš Csivei gamyklos Kinijoje. Jis skirtas dideliems pramoniniams tikslams ir tinka dideliems ventiliatoriams, išcentriniams siurbliams, kompresoriams ir gamybos linijų konvejeriams. Jis užtikrina išskirtinį sukimo momentą ir stabilumą nuolat veikiant. Ši pavara, veikianti naudojant pažangų uždarojo ciklo vektorinį valdymą, palaiko didelį paleidimo momentą, integruotą PLC funkciją, kelis ryšio protokolus (pasirinktinai Modbus, Profibus) ir intuityvią LCD klaviatūrą, skirtą stebėti realiuoju laiku. IP20 korpusas su pasirenkamu IP40 filtru užtikrina patikimumą sudėtingose ​​​​aplinkose.

Kas yra didelio našumo 3 fazės kintamosios srovės įrenginio VFD ir kodėl tai svarbu?

Kintamo dažnio pavara reguliuoja variklio greitį ir sukimo momentą, reguliuodama tiekiamos galios dažnį ir įtampą. Tačiau mūsų CSIVEI VFD yra daug daugiau nei paprastas greičio valdymas.

Tai leidžia švelniai paleisti, kad sumažintų mechaninį įtempimą, dinamišką sukimo momento reakciją esant didelėms apkrovoms ir energijos optimizavimą realiuoju laiku, kuris tiesiogiai sumažina elektros sąnaudas. Atliekant operacijas, kurioms reikalingas tikslus sinchronizavimas, pvz., kelių sekcijų konvejeriai, dozavimo sistemos ar slėgio valdomi siurbliai, ši pavara užtikrina tikslumą ir pakartojamumą, kurio reikalauja jūsų procesas.

Trumpai tariant, jis fiksuoto greičio variklį paverčia lanksčia, išmaniąja pavara, kuri prisitaiko prie jūsų gamybos poreikių realiu laiku.

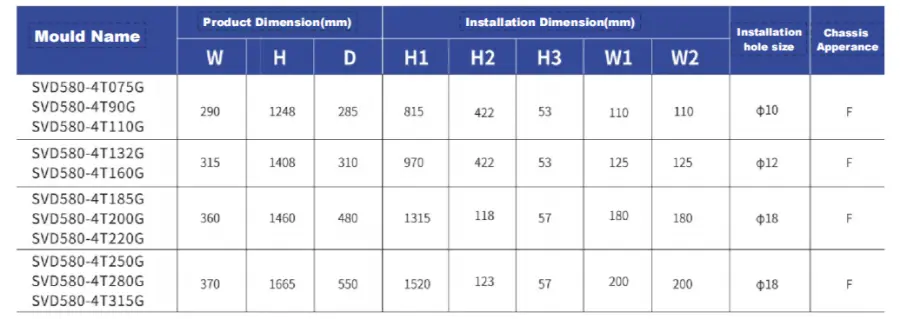

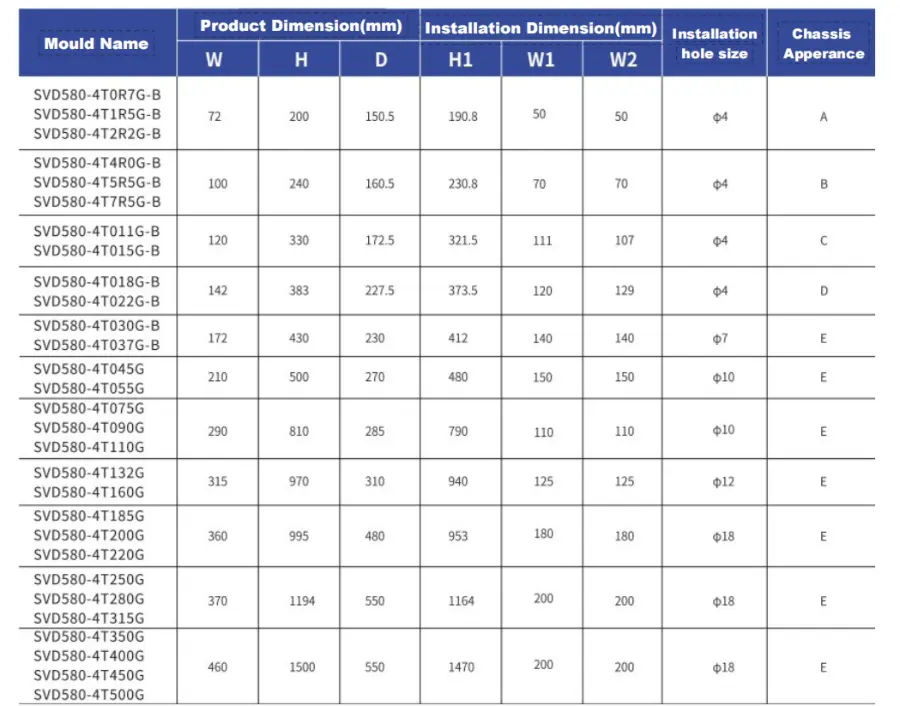

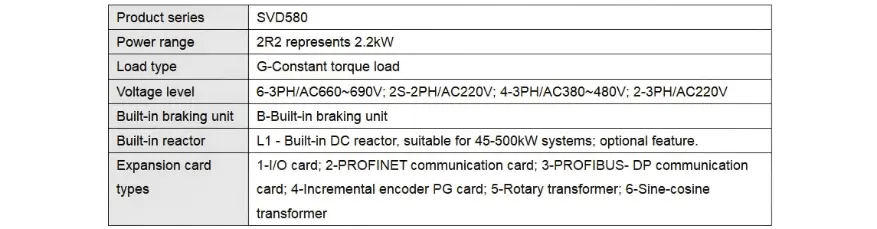

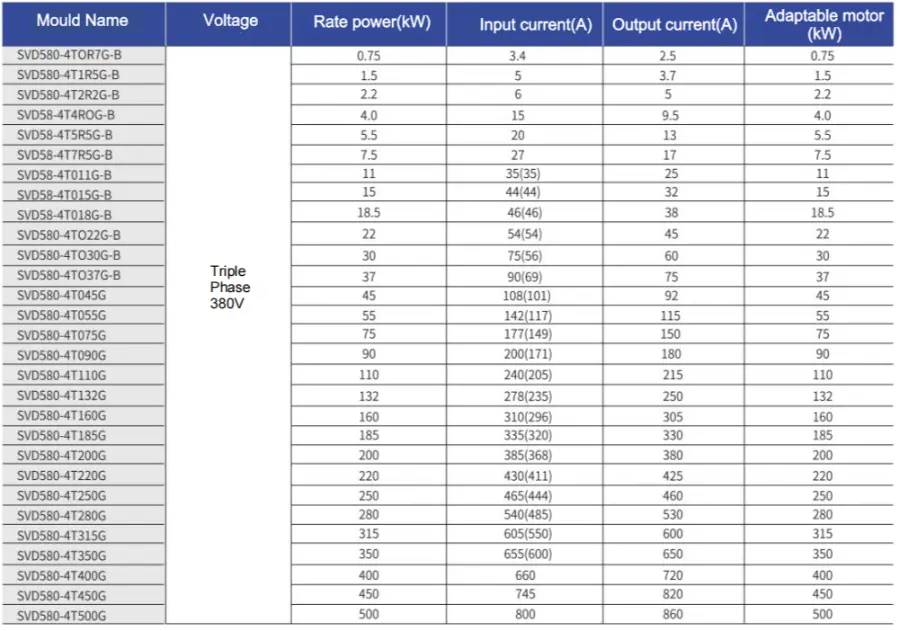

Pagrindiniai parametrai ir specifikacijos

Pagrindiniai privalumai

1. Išskirtinis žemo dažnio sukimo momentas

Didelio našumo 3 fazės kintamosios srovės pavaros VFD užtikrina 150 % vardinį sukimo momentą esant 0,5 Hz vektoriaus valdymo be jutiklio (SVC) režimu. Tai reiškia patikimą paleidimą ir stabilų veikimą net esant didelėms pradinėms apkrovoms, pvz., trupintuvams, srutų siurbliams ar didelės inercijos ventiliatoriams, kai įprastos pavaros dažnai suveikia arba užstringa.

2. Integruotas sukimo momento ribojimas („ekskavatoriaus“ funkcija)

Skirtingai nuo standartinių VFD, kurie tiesiog suveikia esant viršsrovei, mūsų pavaroje yra išmanioji sukimo momento ribojimo funkcija. Jis automatiškai apriboja sukimo momentą staigių apkrovos pokyčių metu, užkertant kelią mechaniniams smūgiams ir netikėtoms prastovoms. Ši funkcija ypač vertinga naudojant svyruojančias apkrovas, pvz., maišytuvus, ekstruderius ir kėlimo įrangą.

3. Automatinis įtampos reguliavimas (AVR)

Kai tinklo įtampa svyruoja – tai įprasta pramoninėse zonose – AVR funkcija palaiko stabilią variklio išėjimo įtampą. Tai apsaugo jūsų apvijas, užtikrina pastovų sukimo momentą ir apsaugo nuo nemalonaus žemos įtampos išjungimo.

4. Lankstūs valdymo režimai

Rinkitės tarp SVC atvirojo ciklo vektorinio valdymo, kad pasiektumėte didelio našumo dinaminį atsaką, arba V/F valdymą paprastesniems, ventiliatoriaus / siurblio tipo programoms. Pavara taip pat palaiko V/F atskyrimą, leidžiantį nepriklausomai reguliuoti įtampą ir dažnį specializuotoms variklio sąrankoms.

5. Integruotas PLC ir PID funkcionalumas

Integruota programuojama logikos funkcija atlieka paprastas automatizavimo užduotis nereikalaujant išorinio PLC. Integruotas PID valdiklis leidžia valdyti uždarojo ciklo procesą, pavyzdžiui, palaikyti pastovų slėgį vandens tiekimo sistemoje arba stabilią temperatūrą aušintuve, naudojant standartinius grįžtamojo ryšio jutiklius.

Tipinės programos

CSIVEI didelio našumo 3 fazių kintamosios srovės pavara VFD yra sukurta didelėms pramonės reikmėms, kurioms reikalingas didelis paleidimo momentas ir nuolatinis darbas:

Dideli siurbliai – laistymo siurbliai, drenažo siurbliai, magistraliniai vandentiekio siurbliai

Išcentriniai kompresoriai – pramoniniai oro kompresoriai, šaldymo sistemos

ŠVOK aušintuvai – sraigtiniai aušintuvai, išcentriniai aušintuvai, dideli oro tvarkytuvai

Kasybos įranga – srutų siurbliai, ventiliatoriai, trupintuvai

Metalo apdirbimo mašinos – tekinimo, frezavimo staklės, presai

Su pažangiu vektoriniu valdymu ir keliomis ryšio galimybėmis jis sklandžiai integruojamas į automatizuotas gamybos linijas.

DUK

Ar man reikia išorinio stabdymo rezistoriaus?

Tai priklauso. Jei jums reikia greito lėtėjimo arba krovinio inercija yra didelė, pavyzdžiui, centrifugos, kranai, keltuvai ar vyniotuvai, tada taip, jums jo reikės. Pavarose, turinčiose vidinį stabdymo bloką, rezistorius valdo regeneracinę energiją, kad būtų išvengta viršįtampių gedimų ir sutrumpėtų stabdymo laikas. Ventiliatorių ir siurblių, kurių lėtėjimas yra lėtesnis, paprastai galite praleisti.

Kokie ryšio protokolai palaikomi?

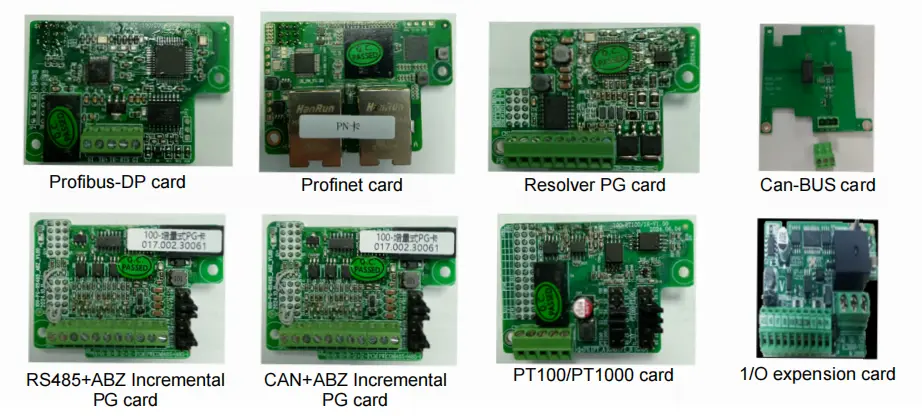

Standartiškai visi CSIVEI diskai turi Modbus RTU per RS485. Galimi papildomi moduliai, skirti Profibus DP, Profinet, Ethernet/IP, CANopen ir DeviceNet. Tai leidžia integruoti su pagrindinėmis PLC ir SCADA sistemomis nuotoliniam stebėjimui, parametrų keitimui ir centralizuotam valdymui.

Kokios apsaugos įtaisytos diske?

CSIVEI diskai apima tvirtą apsaugos priemonių rinkinį: viršįtampa, žema įtampa, per didelė srovė, trumpasis jungimas, per didelė temperatūra (radiatorius), fazės praradimas įvestyje arba išėjime ir variklio perkrova (elektroninė šiluminė perkrova, I²t). Tai padeda užtikrinti, kad viskas veiktų patikimai ir pailgėtų įrangos eksploatavimo laikas.

Kaip VFD taupo energiją?

Kintamo sukimo momento apkrovoms, tokioms kaip ventiliatoriai ir siurbliai, galia atitinka giminystės dėsnius – ji yra proporcinga greičio kubui. Sumažinus greitį 20%, energijos suvartojimas sumažėja maždaug 50%. Automatinio energijos optimizavimo (AEO) funkcija sumažina įtampą, kad atitiktų tikrąją apkrovą, kad būtų sutaupyta papildomai. Pristabdytosios veiksenos režimas taip pat išjungia variklį esant mažai poreikiui, pašalindamas tuščiosios eigos energijos suvartojimą.

Kokia yra įprasta VFD eksploatavimo trukmė ir kaip ją prižiūrėti?

Tinkamai sumontavus ir tinkamai veikiant, VFD gali tarnauti 10–15 metų. Pagrindinė priežiūra: laikykite korpusą švarų – susikaupusios dulkės mažina aušinimo efektyvumą; patikrinkite aušinimo ventiliatorius (paprastai tarnauja 3–7 metus; pakeiskite, jei triukšmingi arba sugedę); apžiūrėkite nuolatinės srovės magistralės kondensatorius – jie sensta priklausomai nuo laiko ir temperatūros – jei pavara buvo saugoma ilgiau nei dvejus metus, prieš įjungdami maitinimą pakeiskite dangtelius; stebėti aplinkos temperatūrą; retkarčiais kurti atsargines parametrų kopijas klaviatūroje arba išorinėje atmintyje. Greitas patikrinimas kas 6–12 mėnesių padeda išvengti netikėtumų.

Kliento atvejo tyrimas

Maisto perdirbimo įmonė susidūrė su pasikartojančiomis produktų krūvomis ir tarpais keliose konvejerio sekcijose. Rankinis greičio reguliavimas buvo neefektyvus ir dažnai sustodavo linijos.

Mūsų sprendimas– Trys CSIVEI High Performance 3 Phase AC Drive VFD buvo sumontuoti pagrindinėse konvejerio sekcijose, sujungtos per Modbus su centriniu PLC koordinuotam greičio valdymui.

Pasiekti rezultatai:

Konvejerio greitis automatiškai sinchronizuojamas su realaus laiko gamybos tempais

Prastovos laikas sumažintas 25 %

Produkto keitimo laikas sutrumpinamas nuo 30 minučių iki 10 minučių

Vėliau sprendimas buvo išplėstas iki šešių papildomų gamybos linijų

Šis atvejis parodo, kaip mūsų VFD užtikrina išmatuojamus veiklos patobulinimus, o ne tik teorinę naudą.

● Sprendimas buvo išplėstas iki šešių papildomų gamybos linijų.
