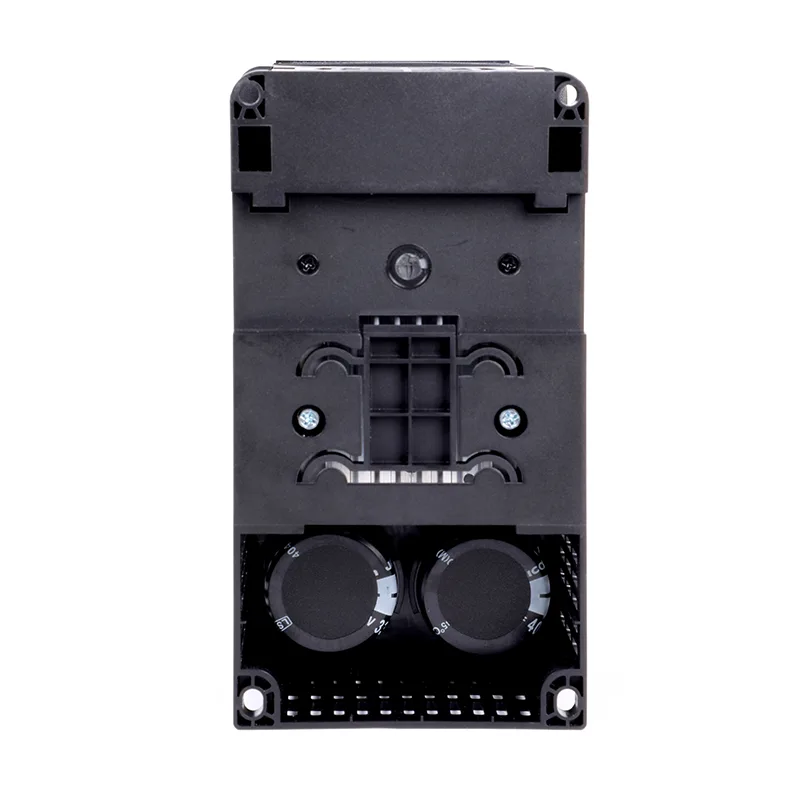

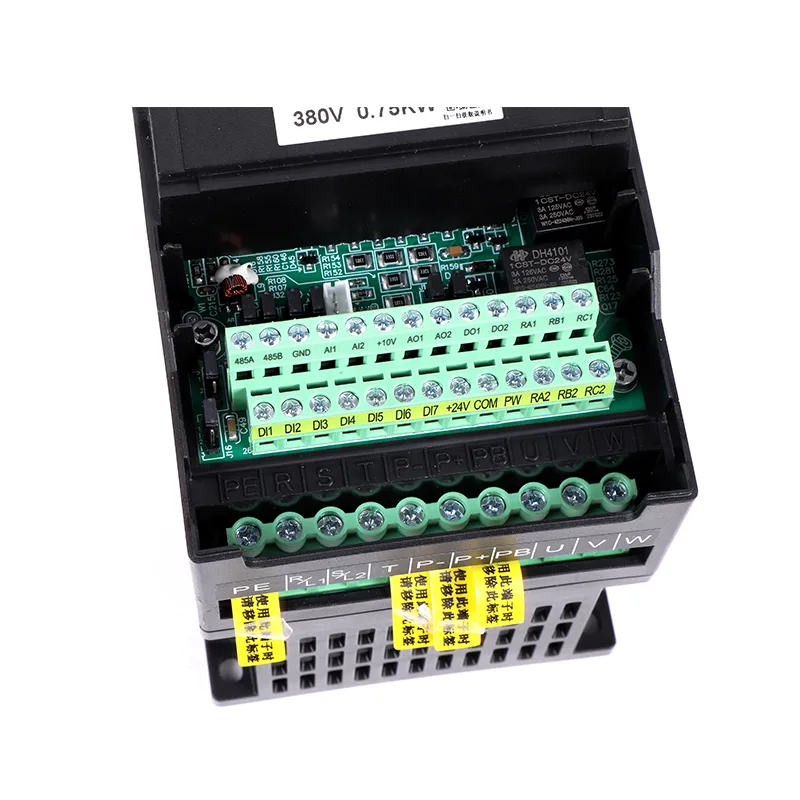

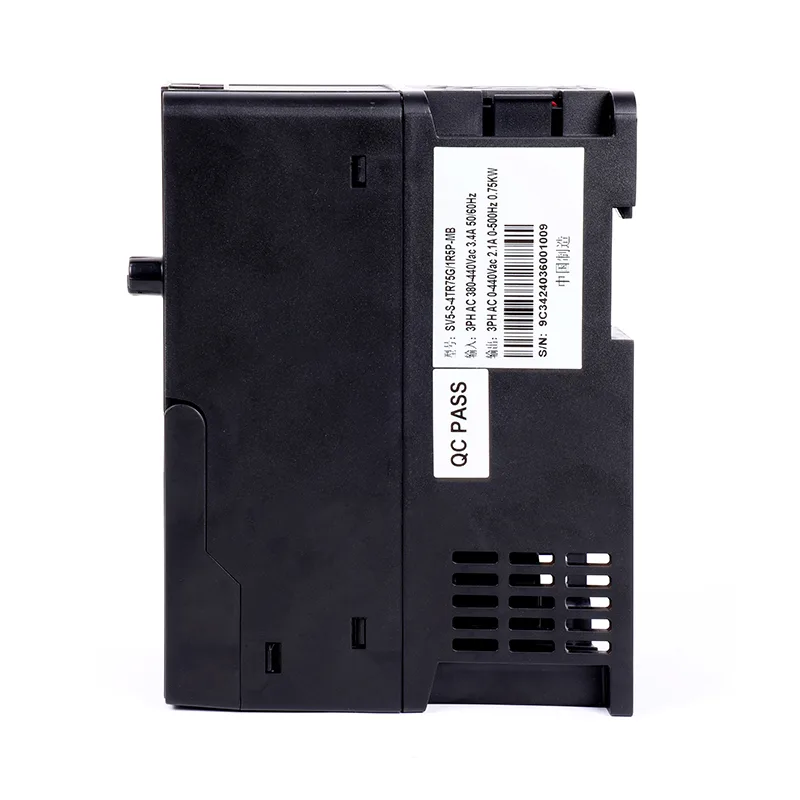

280KW VFD vandens valymo sistema

CSIVEI 280KW VFD vandens valymo sistema yra didelės talpos pavara, sukurta ypač sunkioms pramonės reikmėms. Sukurta dideliems kompresoriams, ekstruderiams, kasyklų keltuvams ir didelės galios siurbliams, ši pavara užtikrina bekompromisį veikimą ir patikimumą. Su pažangiu vektoriniu valdymu su dideliu paleidimo momentu, įmontuotu EMI filtru, pertekline aušinimo sistema ir plačiomis ryšio galimybėmis, įskaitant Ethernet/IP ir Profinet. Tvirtas IP20/IP21 korpusas su sustiprintomis šynomis užtikrina stabilų veikimą reikliausioje pramoninėje aplinkoje. Su išmaniuoju energijos valdymu ir visapusiškomis diagnostikos galimybėmis jis suteikia galią ir tikslumą, reikalingą svarbiems pramonės procesams.

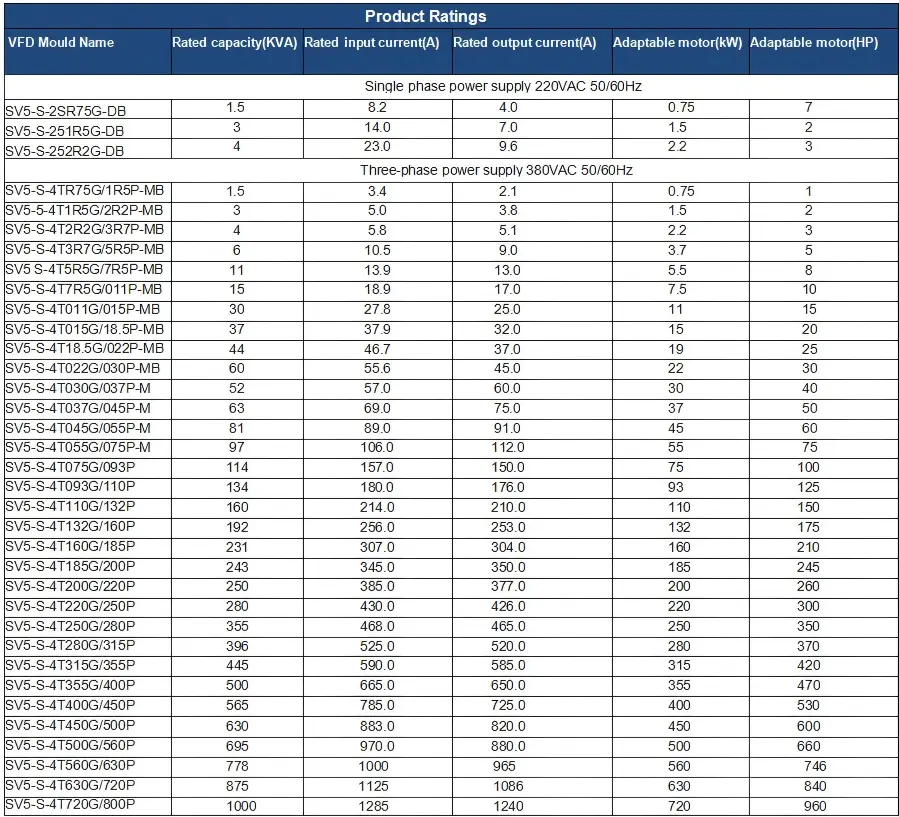

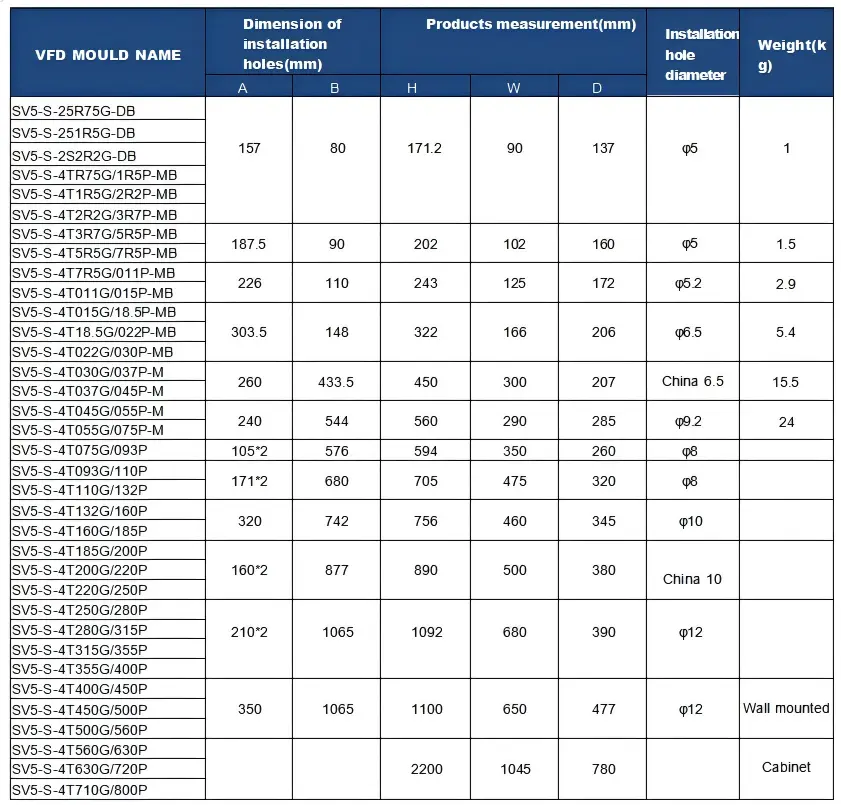

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

CSIVEI 280KW VFD vandens valymo sistema yra didelės galios pavara, skirta megapramoniniams projektams:

Didelės apimties siurbliai – komunaliniai vandentiekio, drėkinimo rajoniniai magistraliniai siurbliai

Didelės galios ventiliatoriai – kasyklų vėdinimo, vėjo tunelio, aušinimo bokšto pagrindiniai ventiliatoriai

Kompresoriai – didelės pramoninės oro stotys, technologinių dujų kompresoriai

Kasyba – SAG malūnai, rutuliniai malūnai, konvejeriai su dideliais atstumais

Elektros gamyba – katilų padavimo siurbliai, ID/FD ventiliatoriai šiluminėse elektrinėse

Jo modulinė konstrukcija leidžia lengvai prižiūrėti ir lengvai eksploatuoti uždarose erdvėse.

Patogus valdymas ir lengva sąranka

CSIVEI VFD serija teikia pirmenybę naudojimo paprastumui, sumažina montavimo laiką ir supaprastina kasdienį inžinierių ir techninės priežiūros personalo darbą.

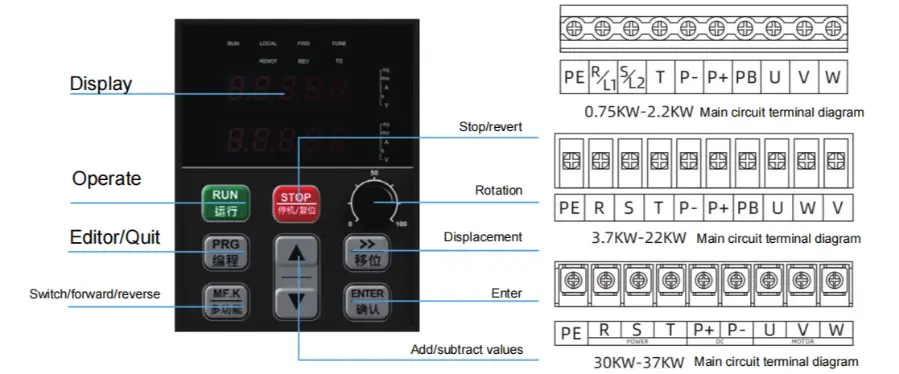

Intuityvi klaviatūra – LED/LCD klaviatūra užtikrina aiškų parametrų rodymą ir greitą naršymą. Parametrų grupės yra logiškai sutvarkytos, o kelių kalbų palaikymas užtikrina pasiekiamumą pasauliniams vartotojams.

Greitos pradžios vedlys – žingsnis po žingsnio sąranka padeda vartotojams atlikti pagrindinio parametro konfigūraciją per kelias minutes. Iš anksto sukonfigūruotos taikomųjų programų makrokomandos (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas) leidžia vienu paspaudimu nustatyti įprastas programas.

Parametrų kopijavimo funkcija – įkelkite parametrus iš vieno įrenginio į klaviatūrą ir atsisiųskite į kelis įrenginius, žymiai sumažindami kelių diskų sistemų sąrankos laiką ir užtikrindami nuoseklią konfigūraciją.

Nuimama klaviatūra – klaviatūrą galima montuoti nuotoliniu būdu naudojant ilginamąjį kabelį, kad būtų patogu valdyti per valdymo pulto duris arba atokias vietas.

Kompaktiškas dizainas – erdvę taupantis plotas leidžia montuoti vienas šalia kito, maksimaliai padidinant plokštės tankį ir sumažinant spintelės dydžio reikalavimus.

DUK

Kaip šalinti įprastas klaidas?

Pavara rodo gedimų kodus klaviatūroje, kad būtų galima greitai diagnozuoti:

● OC (over-current) – patikrinkite, ar nėra trumpų jungčių, variklio apvijų problemų arba per trumpas greitėjimo laikas

● OV (viršįtampa) – patikrinkite stabdymo rezistorių (jei naudojamas) arba per trumpą stabdymo laiką

● UV (nepakankama įtampa) – patikrinkite įvesties maitinimą ir laidus

● OH (per aukšta temperatūra) – patikrinkite aušinimo ventiliatorių, aplinkos temperatūrą ir montavimo tarpą

● OL (perkrova) – patikrinkite variklio apkrovą, padidinkite greitėjimo laiką arba apsvarstykite galimybę padidinti pavaros dydį

●  Instrukcijoje yra visa gedimų kodų lentelė su išsamiais veiksmais. Jei kažkas vis tiek neveikia, gali padėti CSIVEI techninė pagalba.

Kuo skiriasi V/F valdymas ir vektorinis valdymas?

V/F valdymas palaiko fiksuotą įtampos ir dažnio santykį. Puikiai tinka ventiliatoriams, siurbliams ir bendroms reikmėms, kur tikslus greičio reguliavimas nėra labai svarbus. Vektorinis valdymas atskiria srautą ir sukimo momentą, kad galėtumėte juos valdyti atskirai – tai suteikia didesnį paleidimo momentą (iki 150 % esant 0,5 Hz) ir didesnį greičio tikslumą. Be jutiklio vektoriui nereikia kodavimo; uždaro ciklo vektorius daro, ir jis padidina greičio tikslumą iki 0,1%. Dauguma CSIVEI diskų palaiko abu, todėl galite pasirinkti tai, kas tinka jūsų programai.

Ar galiu naudoti vienfazio įvesties VFD su trifaziu varikliu?

Taip. CSIVEI 280KW VFD vandens valymo sistema perduoda varikliui vienfazį įvestį ir išvesties trifazį maitinimą. Tai įprasta sąranka, kai yra tik vienfazis maitinimas, bet norite trifazio variklio efektyvumo ir patikimumo. Tiesiog įsitikinkite, kad variklio įtampa atitinka pavaros išėjimą – 230 V trifazis.

Kaip VFD taupo energiją?

Kintamo sukimo momento apkrovoms, tokioms kaip ventiliatoriai ir siurbliai, galia atitinka giminystės dėsnius – ji yra proporcinga greičio kubui. Sumažinus greitį 20%, energijos suvartojimas sumažėja maždaug 50%. Automatinio energijos optimizavimo (AEO) funkcija sumažina įtampą, kad atitiktų tikrąją apkrovą, kad būtų sutaupyta papildomai. Pristabdytosios veiksenos režimas taip pat išjungia variklį esant mažai poreikiui, pašalindamas tuščiosios eigos energijos suvartojimą.

Ar VFD suteikiama garantija ir techninė pagalba?

Taip. CSIVEI diskams suteikiama standartinė 18 mėnesių garantija nuo pagaminimo datos (arba 12 mėnesių nuo įdiegimo, atsižvelgiant į tai, kuri data vėlesnė). Galimos pratęstos garantijos parinktys kritinėms programoms. Pasaulinis techninis palaikymas pasiekiamas el. paštu, telefonu ir internetiniais ištekliais – pridedami vartotojo vadovai, taikomųjų programų vadovai ir konfigūravimo programinė įranga.

Kliento atvejis: nuolatinio slėgio vandens tiekimas

Pietryčių Azijoje esančiame gyvenamajame komplekse vandens slėgis svyravo piko valandomis, todėl nuomininkai skundėsi. Esama siurblių sistema veikė fiksuotu greičiu, eikvodama energiją mažos paklausos laikotarpiais.

Sprendimas: CSIVEI 280KW VFD vandens valymo sistema buvo sumontuota pagrindiniam stiprintuvo siurbliui valdyti, o slėgio jutiklis teikia grįžtamąjį ryšį į įmontuotą PID valdiklį.

Rezultatai:

Stabilus vandens slėgis palaikomas 4,5 baro, nepriklausomai nuo poreikio

Energijos suvartojimas sumažėjo 38%, palyginti su fiksuoto greičio režimu

Siurblio variklio paleidimas sumažinamas nuo 20 ir daugiau kartų per dieną iki nuolatinio sklandaus veikimo

Atsipirkimo laikotarpis pasiektas per 11 mėnesių

Sistema patikimai veikė daugiau nei dvejus metus be neplanuotų prastovų.
