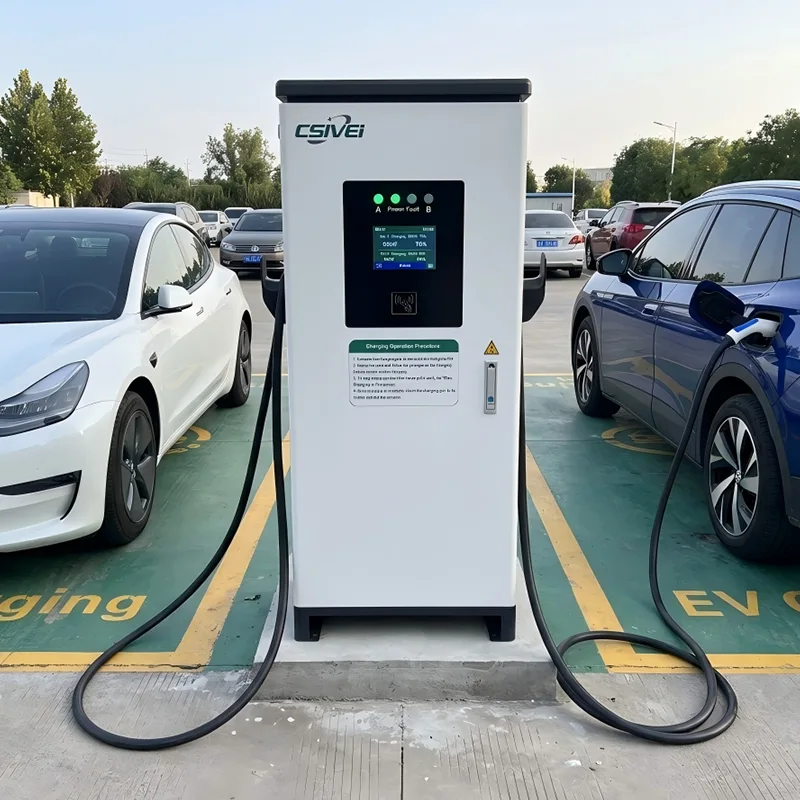

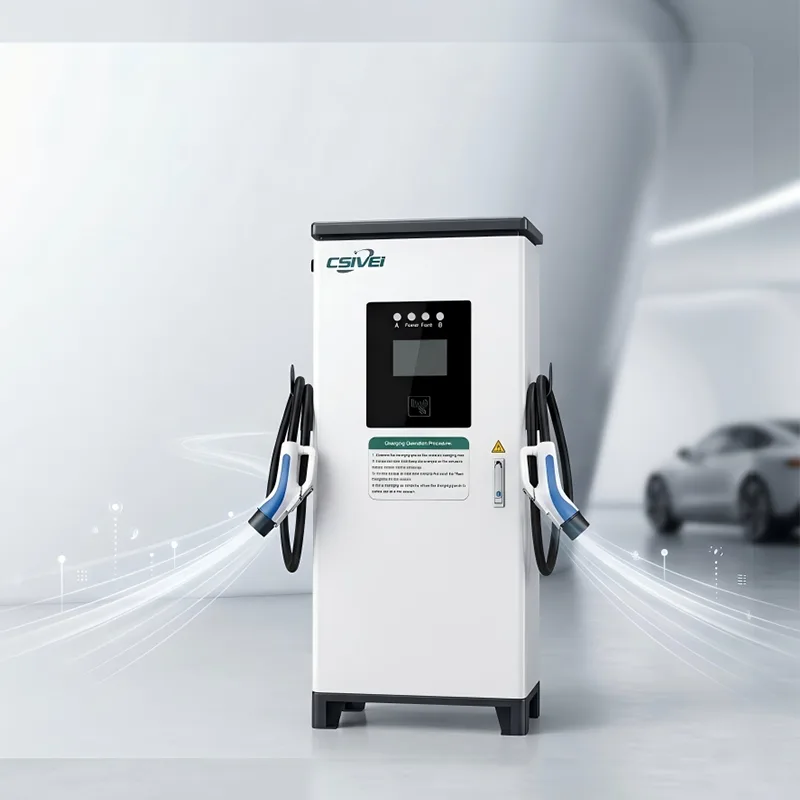

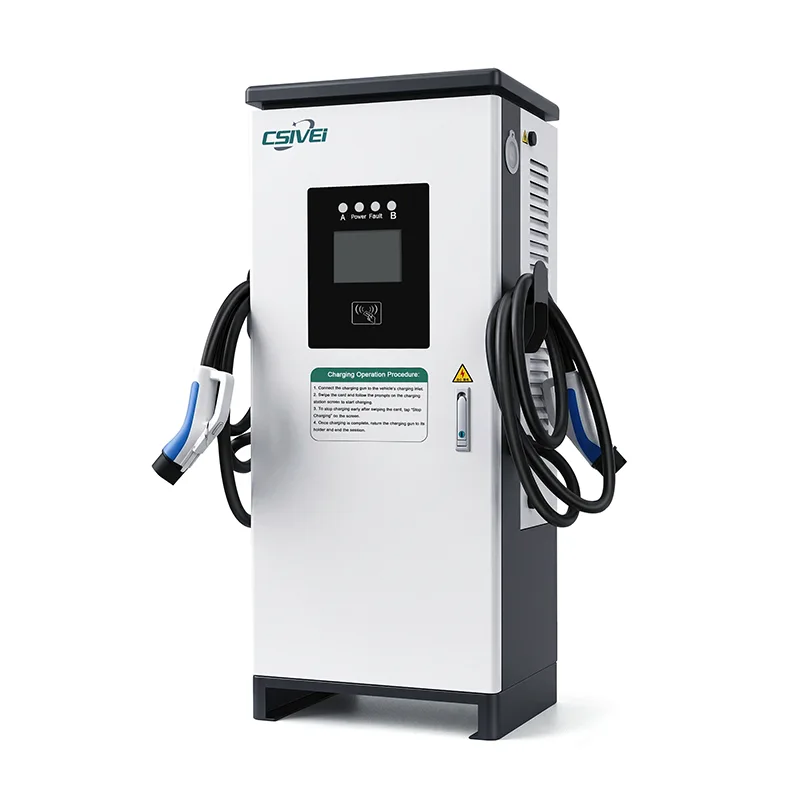

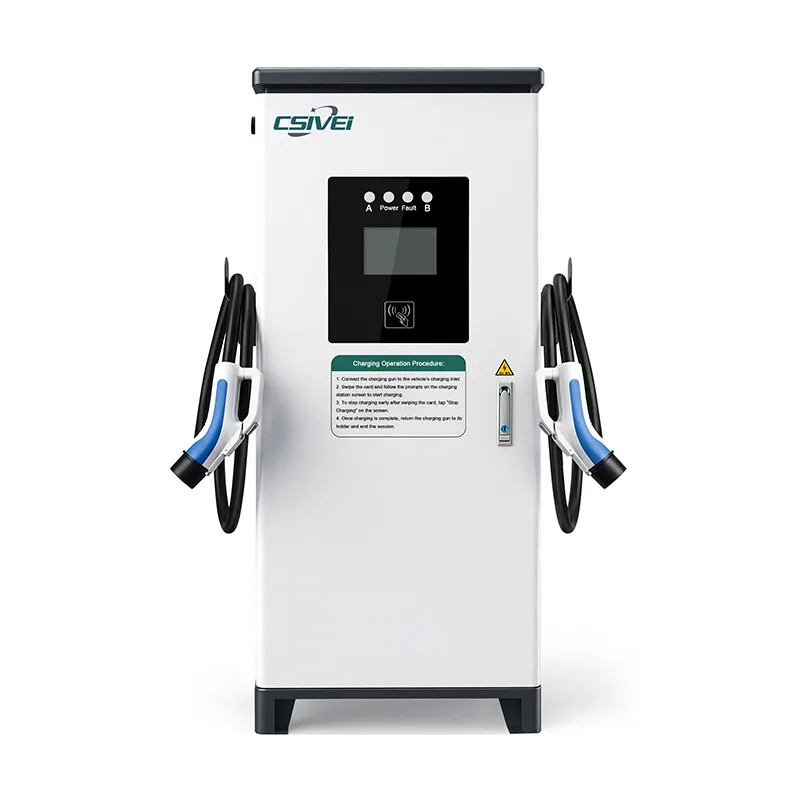

Dviejų pistoletų nuolatinės srovės EV įkroviklis

Būdama pirmaujanti Kinijos gamykla, kuri specializuojasi komercinių EV įkrovimo sprendimų srityje, CSIVEI pristato dviejų ginklų stovintį nuolatinės srovės EV įkroviklį – didelės galios, dviejų išėjimų įkrovimo stotį, sukurtą maksimaliai padidinti pralaidumą intensyvaus eismo komercinėje aplinkoje. Šis vienas įrenginys aptarnauja dvi gretimas automobilių stovėjimo aikšteles, dinamiškai paskirstydamas galią tarp abiejų transporto priemonių, kad būtų optimizuotas įkrovimo efektyvumas, sumažintos infrastruktūros sąnaudos ir kiekvienas kvadratinis metras parkavimo nekilnojamojo turto dirbtų sunkiau. Dėl plataus suderinamumo su CCS1, CCS2, CHAdeMO ir GB/T standartais, įskaitant mišrios konfigūracijos parinktis, šis įkroviklis atitinka įvairius pasaulinio elektromobilių parko poreikius, tuo pačiu užtikrinant patikimumą ir našumą, kuriuo garsėja CSIVEI.

Pagrindinės savybės ir privalumai

Pažangus dinaminis apkrovos valdymas- Realaus laiko galios paskirstymas padalija energiją tarp dviejų ginklų pagal baterijos būseną, poreikį ir prioriteto taisykles. Viena transporto priemonė gauna 100% galios; dvi transporto priemonės sklandžiai dalijasi be didelių tinklo jungčių.

Modulinė galios architektūra— Karštai keičiami 20kW/30kW moduliai veikia ≥95% efektyvumu. Atskirus modulius galima pakeisti neišjungiant įrenginio – įkroviklis išsijungia ir toliau tarnauja abiem pistoletams.

Kelių standartų suderinamumas- Palaiko CCS1, CCS2, CHAdeMO ir GB/T abiejuose ginkluose atskirai. Mišrios konfigūracijos parinktys (pvz., CCS2 + CHAdeMO) galimos viename įrenginyje.

Tvirta lauko konstrukcija— IP55/K10 klasės cinkuoto plieno korpusas su anti-UV danga. Konformaliai padengtos vidinės dalys atsparios drėgmei ir druskos purslams. Patikimai veikia nuo -30°C iki +55°C aplinkos temperatūroje.

Nepriklausoma sauga vienam ginklui— Kiekvienas išėjimas turi specialų izoliacijos stebėjimą, DC jautrią RCD apsaugą ir perkaitimo išjungimą. Vieno ginklo gedimas nutraukia tik tą seansą, o kitas tęsiasi nepakitęs.

OCPP 1.6J/2.0.1 atitiktis— Sklandi vidinė integracija su kiekvieno ginklo operacijų žurnalais, energijos matavimu ir gedimų diagnostika. Įgalina nepriklausomą atsiskaitymą ir nuotolinį stebėjimą kiekvienam skyriui.

Patogi prieiga— 7 colių jutiklinis ekranas su RFID ir programėlėmis pagrįsta autentifikacija leidžia pasiekti abu ginklus ir mokėti už juos atskirai.

Pasirenkamas skysčiu aušinamas kabelis— Available for power tiers above 120kW, enabling thinner, lighter cables that remain comfortable to handle even at 500A continuous current.

Produkto programos

Sukurtas intensyvaus eismo komercinėms aplinkoms, Dviejų ginklų stovintis nuolatinės srovės EV įkroviklis tarnauja dviem transporto priemonėms vienu pėdsaku – maksimaliai padidina pralaidumą, sumažina infrastruktūros išlaidas ir kiekvieną kvadratinį metrą parkavimo nekilnojamojo turto dirba sunkiau.

Didelės apyvartos viešieji greito įkrovimo mazgai

Greitkelių aptarnavimo zonose, miesto įkrovimo aikštėse ir degalinių aikšteliuose pralaidumas yra viskas. Šis dviejų pistoletų blokas vienu metu įkrauna du elektromobilius, padvigubindamas transporto priemonių, naudojamų vienam įkrovikliui, skaičių piko metu. Kai poreikis sumažėja, visa turima galia gali būti nukreipta į vieną transporto priemonę, kad būtų galima greičiau papildyti. Operatoriai naudojasi tuo, kad mažiau montuojamų ir prižiūrimų įrenginių, tuo pačiu pasiekiant tą patį skyrių, kaip ir didesnio vieno ginklo parkas.

Laivyno sandėliai su griežtais langais

Elektrinių autobusų depuose, paskutinės mylios pristatymo mazguose ir taksi aikštelėse, kur kelios transporto priemonės grįžta panašiu laiku, dviejų pistoletų konfigūracija leidžia lygiagrečiai įkrauti nereikalaujant 1:1 įkroviklio ir skyriaus santykio visoje aikštelėje. Dinaminis apkrovos valdymas automatiškai nustato pirmenybę transporto priemonei, kuri išvažiuoja anksčiausiai pagal tvarkaraštį, užtikrinant transporto parko parengtį ir išlaikant didžiausią tinklo paklausą.

Komercinės ir mišraus naudojimo automobilių stovėjimo aikštelės

Prekybos centrai, biurų bokštai ir oro uostų automobilių stovėjimo aikštelės operatoriai gali aptarnauti dvi gretimas EV skyrius iš vieno centrinio įkroviklio, o tai perpus sumažina ant grindų montuojamų vienetų skaičių, reikalingą stovėjimo aikštelėje. Tai sumažina įrengimo sudėtingumą, palieka daugiau naudingos erdvės koridoriuje ir supaprastina prieigą prie priežiūros. RFID ir programomis pagrįstas autentifikavimas leidžia lengvai valdyti vartotojo prieigą ir apdoroti mokėjimus abiejuose ginkluose atskirai.

Mažmeninės prekybos ir svetingumo vietos

Viešbučiai, kurortai ir didelio masto mažmeninės prekybos parkai gali įrengti mažiau įkroviklių, kad uždengtų daugiau elektromobiliams skirtų vietų, taip sumažinant išankstines kapitalo išlaidas, tuo pačiu užtikrinant aukščiausios kokybės patogumus svečiams. Dviejų pistoletų pėdsakas išsaugo kraštovaizdį ir pėsčiųjų srautą, o tvirtas lauko įvertinimas atlaiko orą ištisus metus be papildomos pastogės.

Techninis gilus nardymas

Dviejų pistoletų nuolatinės srovės EV įkroviklis sukurtas remiantis didelio efektyvumo moduline galios platforma, kuri savarankiškai valdo dvi įkrovimo sesijas iš vienos sistemos – maksimaliai išnaudojama aparatinė įranga nepakenkiant našumui ar saugai.

Pažangus dinaminis apkrovos valdymas

Dviejų ginklų sistemos esmė yra realaus laiko galios paskirstymo algoritmas. Centrinis valdiklis nuolat nuskaito kiekvienos prijungtos transporto priemonės reikalaujamą srovę, akumuliatoriaus įkrovimo būseną ir elementų temperatūrą. Remdamasis šiais įvesties duomenimis ir operatoriaus nustatytomis taisyklėmis, tokiomis kaip pirmenybinis atsiskaitymas, dienos laiko tarifai ar išvykimo terminai, jis kas sekundę perskirsto bendrą galią tarp dviejų ginklų. Kai prijungta tik viena transporto priemonė, 100 % įkroviklio vardinės galios nukreipiama į tą vienintelį pistoletą. Kai prisijungia antra transporto priemonė, sistema sklandžiai padalija galią, užtikrindama, kad nė viena transporto priemonė nenukristų žemiau minimalaus įkrovimo slenksčio. Šis pažangus paskirstymas pašalina poreikį didinti tinklo jungtis ir leidžia nuspėti energijos sąnaudas.

Modulinė galios architektūra

Įkroviklis yra sukurtas iš atskirų, karštai keičiamų maitinimo modulių – paprastai kiekvienas 20 kW arba 30 kW – kurie tiekiami į bendrą nuolatinės srovės magistralę. Kiekvienas modulis veikia beveik didžiausio efektyvumo (≥ 95%) ir gali būti izoliuotas, kad būtų galima aptarnauti, nepertraukiant likusių modulių ar aktyvių įkrovimo seansų. Šis moduliškumas reiškia, kad vieno modulio gedimas neišjungia viso įrenginio; įkroviklis tiesiog susilpnėja ir toliau aptarnauja abu pistoletus su sumažinta galia, kol modulis bus pakeistas.

Pažangus šilumos valdymas

Dviejų pistoletų veikimas generuoja didesnę bendrą šilumą nei vieno pistoleto ekvivalentas, ypač per nuolatinius pilnos galios seansus esant aukštai aplinkos temperatūrai. Norėdami tai išspręsti, sistema naudoja kelių zonų aušinimo strategiją. Didelio srauto filtruotas oro aušinimas su kintamo greičio ventiliatoriais palaiko optimalią modulio temperatūrą, o specialūs šilumos jutikliai kiekvieno pistoleto išėjimo kelyje nepriklausomai stebi kabelio ir jungties temperatūrą. Didesnėms nei 120 kW galios pakopoms galimas papildomas skysčiu aušinamas kabelis, aktyviai šalinantis šilumą nuo jungčių kontaktų ir įgalinantis plonesnius, lengvesnius laidus, kuriuos patogu valdyti net esant 500 A nuolatinei srovei.

Nepriklausoma sauga vienam ginklui

Kiekvienas įkrovimo pistoletas veikia su savo specialiu saugos stebėjimo kanalu. Izoliacijos stebėjimas realiuoju laiku, nuolatinės srovės jautrios liekamosios srovės aptikimas (A tipo + 6 mA nuolatinės srovės RCD) ir apsauga nuo perkaitimo yra nepriklausomai taikoma kiekvienam išėjimui. Jei pažeidžiamas vieno ginklo saugos slenkstis, šis seansas saugiai nutraukiamas, o kitas ginklas tęsiasi nepakitęs. Avarinio stabdymo mygtukas užtikrina greitą abiejų išėjimų mechaninę izoliaciją vienu metu.

Kelių protokolų dviejų ginklų ryšys

Transporto priemonės ir įkroviklio sąsaja palaiko CAN pagrįstus protokolus (CHAdeMO, GB/T) ir maitinimo linijos ryšį (CCS1, CCS2) abiejuose pistoletuose atskirai. Tai leidžia mišrias standartines konfigūracijas – pavyzdžiui, vieną pistoletą sukonfigūruoti CCS2, o kitą – CHAdeMO – tame pačiame fiziniame bloke. Integruotasis „Linux“ valdiklis tvarko abu seansus lygiagrečiai, o visas OCPP 1.6J/2.0.1 užpakalinės sistemos ataskaitų teikimas kiekvienam ginklui atskirai, įgalinantis kiekvieno ginklo operacijų žurnalus, energijos matavimą ir gedimų diagnostiką.

Tvirta konstrukcija, paruošta naudoti lauke

Korpusas turi cinkuoto plieno rėmą su anti-UV milteliniu dažymu, IP55 apsauga nuo patekimo ir IK10 mechaniniam poveikiui. Vidiniai komponentai padengti konformia danga, užtikrinančia atsparumą drėgmei ir druskos purslams. Pritaikoma aušinimo sistema palaiko stabilias vidaus sąlygas nuo -30°C iki +55°C aplinkos, todėl įrenginys tinkamas naudoti pakrantėse, dykumose ir kalnuose be papildomos pastogės.

Dažnai užduodami klausimai

1 klausimas: kaip veikia energijos paskirstymas, kai vienu metu kraunamos dvi transporto priemonės?

Įkroviklio išmanioji dinaminės apkrovos valdymo sistema nuolat stebi kiekvienos prijungtos transporto priemonės akumuliatoriaus būseną, pageidaujamą srovę ir seanso parametrus. Jis automatiškai paskirsto bendrą turimą galią tarp dviejų ginklų realiu laiku. Kai prijungta tik viena transporto priemonė, ji gauna 100% vardinės įkroviklio galios. Kai prisijungia antra transporto priemonė, galia padalijama pagal poreikį ir operatoriaus nustatytas taisykles – užtikrinama, kad abi transporto priemonės būtų įkraunamos efektyviai, neviršijant bendros įkroviklio talpos.

2 klausimas: ar du ginklai gali tarnauti transporto priemonėms su skirtingais įkrovimo standartais?

Taip. Įkroviklis palaiko mišrias standartines konfigūracijas viename įrenginyje. Įprastos sąrankos apima vieną CCS2 pistoletą ir vieną CHAdeMO pistoletą arba abu CCS2. Kiekvienas pistoletas veikia nepriklausomai, naudodamas savo ryšio protokolą, leidžiantį įrenginiui vienu metu aptarnauti skirtingų gamintojų ir modelių EV be suderinamumo problemų.

3 klausimas: kas atsitiks, jei vienas ginklas sugenda per dvigubą seansą?

Kiekvienas ginklas turi savo nepriklausomą saugos stebėjimo kanalą. Jei viename išėjime aptinkamas gedimas, pvz., izoliacijos varžos sumažėjimas arba per didelės temperatūros įvykis, saugiai nutraukiama tik ta sesija. Kitas pistoletas toliau kraunamas nepakitęs. Taip pat yra avarinio stabdymo mygtukas, kuris, jei reikia, akimirksniu mechaniškai izoliuoja abu išėjimus.

4 klausimas: kokie yra vietos ir įrengimo pranašumai, palyginti su dviejų vieno pistoleto įkroviklių įrengimu?

Vienas dviejų pistoletų blokas aptarnauja dvi gretimas stovėjimo vietas iš vieno ant grindų sumontuoto ploto, todėl sumažėja įkroviklių, betoninių trinkelių ir elektros jungčių, reikalingų vienai eilei, skaičius. Tai taupo montavimo laiką, atlaisvina erdvę koridoriuje ir supaprastina ilgalaikę priežiūrą – visa tai užtikrina tą pačią dviejų skyrių įkrovimo aprėptį.

5 klausimas: koks tinklo prijungimo pajėgumas reikalingas?

Tinklo reikalavimai priklauso nuo sukonfigūruotos bendros išėjimo galios. 120 kW galios įrenginiui paprastai reikalingas trifazis įvestis su tinkamai įvertintu pertraukikliu ir kabeliais. Kadangi dinaminė apkrovos valdymo sistema optimizuoja energijos paskirstymą realiuoju laiku, didžiausias elektros energijos suvartojimas dažnai yra mažesnis nei dviejų nepriklausomų įkroviklių suma tomis pačiomis sąlygomis. Mūsų inžinierių komanda pateikia išsamius elektros planavimo vadovus ir gali padėti atlikti konkrečios vietos apkrovos skaičiavimus.

6 klausimas: Ar galiu stebėti ir atsiskaityti už kiekvieną ginklą atskirai?

Taip. Su OCPP 1.6J/2.0.1 suderinama galinė sistema praneša apie kiekvieną pistoletą kaip nepriklausomą įkrovimo tašką su savo operacijų žurnalais, energijos matavimu ir gedimų diagnostika. Tai leidžia atsiskaityti už kiekvieną ginklą, nustatyti kainodaros strategijas ir išsamias naudojimo ataskaitas – lygiai taip, lyg būtų naudojami du atskiri įkrovikliai.

7 klausimas: kokios priežiūros reikia dviejų pistoletų sistemai?

Įprasta priežiūra yra nesudėtinga – periodinis oro filtro valymas, vizualinis kabelių patikrinimas ir jungčių kontaktų patikra. Modulinė maitinimo architektūra leidžia keisti atskirus modulius, neišjungiant viso įrenginio. Jei modulį reikia pakeisti, įkroviklis toliau naudoja likusius modulius ir aptarnauja abu pistoletus laikinai sumažintu galios lygiu, kol bus baigta priežiūra.

Klientų dėmesio centre

Regioninis greito įkrovimo tinklo operatorius – „Urban Charging Plaza“ diegimas

Fonas

Nepriklausomas įkrovimo punktų operatorius, valdantis miesto ir priemiesčių greitojo įkrovimo stotelių tinklą, suplanavo naują pavyzdinę aikštę šalia didelio mažmeninės prekybos ir pramogų rajono. Svetainėje reikėjo aptarnauti didelius elektromobilių kiekius piko vakaro ir savaitgalio valandomis su minimaliu laukimo laiku ir maksimalia apyvarta.

Iššūkis

Esamose operatoriaus svetainėse buvo naudojami vieno pistoleto nuolatinės srovės įkrovikliai, kurių konfigūracija buvo 1:1 įkroviklis ir skyrius. Nors šis modelis buvo veiksmingas, jam reikėjo dviejų įkroviklių, dviejų betoninių trinkelių, dviejų elektros jungčių rinkinių ir dviejų priežiūros taškų kiekvienai dviem stovėjimo aikštelėms. Naujojoje aikštėje, kur žemės ir statybos sąnaudos buvo didelės, operatorius norėjo sumažinti žemės plotą ir įrengimo išlaidas, neprarandant įlankų, aptarnaujamų piko metu, skaičiaus.

Kodėl dviejų ginklų nuolatinės srovės įkrovikliai?

Įvertinęs aikštelės automobilių stovėjimo aikštelės išdėstymą – gretimų įlankų poras su bendra centrine sala – operatorius pripažino, kad dviejų patrankų stovas įrenginys idealiai tinka. Vienas įkroviklis, esantis centre tarp dviejų skyrių, galėtų vienu metu tarnauti ir perpus sumažinti fizinių vienetų, pamatų ir galios kritimų skaičių, reikalingą vienai skyrių porai.

Dinaminė apkrovos valdymo funkcija buvo lemiama. Piko valandomis įkroviklis sumaniai padalija energiją tarp dviejų prijungtų transporto priemonių ir palaiko abi sesijas. Ramesniais laikotarpiais, kai prijungta tik viena transporto priemonė, 100 % vardinės galios nukreipiama į tą vienintelį pistoletą, kad būtų galima greičiau apsisukti. Šis lankstumas leido operatoriui pasiūlyti konkurencingą minutės kainą be pernelyg didelių investicijų į elektros infrastruktūrą.

Diegimas

Trisdešimt mūsų dviejų pistoletų stovinčių nuolatinės srovės EV įkroviklių – kiekvienas sukonfigūruotas su dviem CCS2 pistoletais – buvo sumontuotas 60 stovėjimo aikštelių. Ant grindų montuojami įrenginiai buvo išdėstyti bendrose centrinėse salose, aptarnaujančiose vieną įlanką kairėje ir vieną dešinėje. OCPP fono integracija įgalino kiekvieno ginklo operacijų ataskaitų teikimą, nepriklausomą atsiskaitymą už kiekvieną skyrių ir nuotolinį apkrovos stebėjimą visoje aikštėje.

Rezultatai

● Operatorius perpus sumažino reikalingų įkroviklių skaičių, palyginti su vienu ginklu, taip žymiai sutaupydamas įrangos, statybos darbų ir elektros infrastruktūros.

● Piko valandų pralaidumas padidėjo maždaug 40 %, palyginti su prognozėmis, pagrįstomis vieno pistoleto duomenimis iš esamų vietų. Tai tiesiogiai priklauso nuo dviejų ginklų vienu metu įkrovimo.

● Išmanusis energijos padalijimas išlaikė didžiausią tinklo suvartojimą neviršijant svetainės skirto pajėgumo, išvengiant brangių tinklo atnaujinimų.

●  Techninės priežiūros komandos įvertino tai, kad prižiūrėjo vieną įrenginį dviejose skyriuose, todėl sutrumpėjo įprastinės patikros laikas ir atsarginių dalių atsargos.

● Sėkmingai paleidus aikštę, operatorius standartizavo dviejų ginklų įrenginius visose tolimesnėse didelio srauto vietose.
