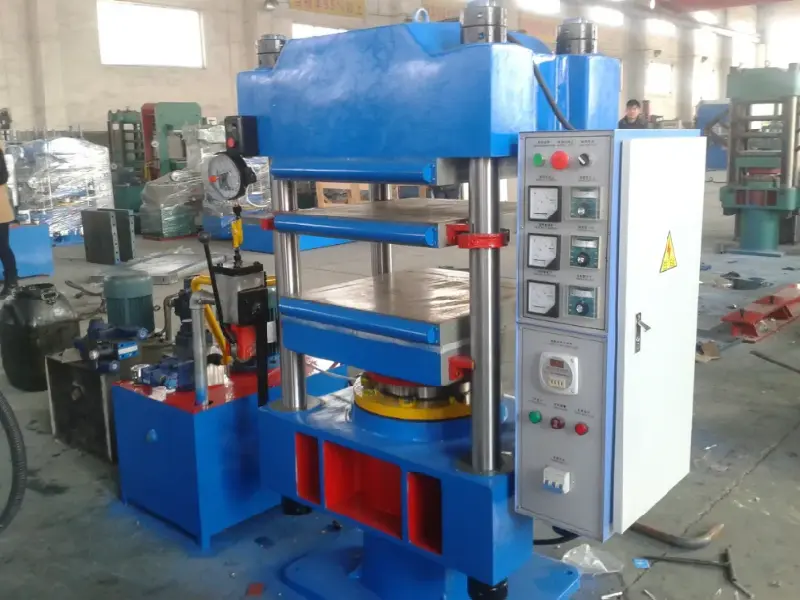

Gumos gamybos ekosistemoje vulkanizuojantis presas yra kur kas daugiau nei galutinis formavimo etapas – būtent čia molekulinis kryžminis susiejimas lemia kiekvienos gatavos detalės galutinį našumą ir komercinę vertę. Temperatūra, slėgis ir laikas – trys vulkanizacijos proceso ramsčiai – turi būti suderinti chirurginiu tikslumu, kad būtų pasiektos nuoseklios medžiagos savybės. Tačiau gamybos aplinkai vis labiau reikalaujant kokybės, judrumo ir tvarumo, įprastos tradicinių presų hidraulinės ir terminės valdymo architektūros atskleidžia esminius trūkumus. Integracija išKintamo dažnio diskai (VFD)iš esmės keičia šį kraštovaizdį, paversdama tai, kas kažkada buvo žiaurios jėgos mašina, į jutiklius pažeidžiančią, dinamiškai reaguojančią sistemą, kuri užtikrina ne tik energijos vartojimo efektyvumą, bet ir precedento neturintį procesų išmanumą. Šios transformacijos esmė yra pažangaus kietėjimo koncepcija – paradigma, kai spauda aktyviai prisitaiko prie realaus laiko sąlygų, o ne aklai seka iš anksto nustatyta tvarka.
Norint visapusiškai įvertinti VFD technologijos poveikį, būtina išnagrinėti būdingus įprastų spaudos valdymo strategijų apribojimus. Nesvarbu, ar naudojamas padangų kietėjimui (naudojant pūsles ar mechanines formas), ar plokščių plokščių presuose, skirtuose guminiams lakštams, sandarikliams ir padams, pagrindinis veikimo ciklas – uždarymas, slėgis, kaitinimas ir atidarymas – kelia tris nuolatinius inžinerinius iššūkius, kuriuos senoms sistemoms sunku įveikti:
● Hidraulinis sinchronizavimas esant apkrovai:Kelių cilindrų presams, ypač su dideliais plokščių plotais arba keliomis angomis, reikia puikiai koordinuoto judėjimo, kad būtų išvengta netolygaus slėgio pasiskirstymo. Tradicinės vožtuvu valdomos hidraulinės sistemos, kurios srautui reguliuoti priklauso nuo droselio, kenčia nuo būdingų netiesiškumo, kurį sukelia alyvos temperatūros poslinkis, vidinis nuotėkis ir vožtuvo histereze. Rezultatas dažnai yra netinkamai išlygiuotos plokštelės, per didelis blyksnis ir liekamasis įtempis sukietėjusiame gaminyje.
● Griežtas, laiku pagrįstas proceso planavimas:Optimalus vulkanizacijos profilis retai būna paprastas pastovaus slėgio laikymas. Daugeliui pritaikymų reikalinga pakopinė slėgio seka – didesnis pradinis medžiagos srauto slėgis, po kurio seka sumažintas laikymo slėgis, siekiant sumažinti įtempių atsipalaidavimą. Įprastos laikmačiu pagrįstos arba relės loginės sistemos negali prisitaikyti prie skirtingų partijų klampumo svyravimų, aplinkos temperatūros svyravimų ar pelėsių šiluminių sąlygų, todėl procesas lieka fiksuotas, o ne reaguojantis. Šis nelankstumas tiesiogiai prieštarauja pažangaus kietėjimo principams, kuriems reikia lankstumo ir prisitaikymo realiuoju laiku.
● Didelės energijos atliekos per ciklą:Bene labiausiai matomas trūkumas yra energijos neefektyvumas. Fiksuoto tūrio hidrauliniai siurbliai veikia nuolat visu variklio greičiu, nepaisant faktinio poreikio, perteklinę elektros energiją paverčiant šiluma žemo slėgio fazėse, pvz., pelėsių uždarymo ir slėgio palaikymo metu. Tuo pačiu metu elektra šildomų plokščių įjungimo / išjungimo temperatūros valdymas padidina ir sumažina šiluminę temperatūrą, todėl padidėja energijos sąnaudos ir kietėjimo netolygumas.
VFD naudojimas vulkanizavimo presuose nėra tik variklio greičio reguliavimas – tai sisteminis hidraulinio maitinimo bloko ir šilumos valdymo infrastruktūros pertvarkymas. Kartu šie patobulinimai sudaro techninį pagrindą tikrai protingam kietėjimui, kai presas veikia kaip uždaro ciklo savaime besireguliuojanti sistema. Privalumai atsiskleidžia trimis tarpusavyje susijusiais aspektais:
Įprastą „fiksuoto variklio + proporcinio vožtuvo“ išdėstymą pakeitus VFD valdomu kintamo tūrio siurbliu arba servo-siurblio sistema, hidraulinis maitinimo blokas tampa proceso valdymo kilpos pratęsimu:
● Paklausą atitinkantis srautas ir slėgis:VFD reguliuoja variklio greitį realiu laiku, kad kiekviename ciklo etape būtų tiekiamas tiksliai srautas ir slėgis, kurio reikia, visiškai pašalinant droselio nuostolius. Suporuota su didelės skiriamosios gebos slėgio keitikliais ir padėties kodavimo įrenginiais, uždarojo ciklo sistema palaiko nustatytą slėgį ±1 baro ribose – stabilumo lygį, kuris tiesiogiai reiškia mažesnius matmenų nuokrypius.
● Sinchroninis kelių pavarų koordinavimas:Presuose, kuriuose įrengti atskiroms cilindrų grupėms skirti siurbliai, keli VFD gali veikti pagrindinio-pavaldžiojo konfigūracijos arba elektroninio skirstomojo veleno režimu per didelės spartos pramoninius tinklus (pvz., CANopen arba EtherCAT). Tai užtikrina, kad didelės plokštės užsidarytų lygiagrečiai mikronų tikslumu, o tai yra esminis reikalavimas gaminiams, tokiems kaip platus konvejerio diržas arba didelio skersmens padangos.
Ekonominis VFD priėmimo pagrindas yra įtikinamas ir dvipusis:
● Hidraulinės galios sumažinimas:Kadangi variklis veikia tik tokiu greičiu, kuris reikalingas momentiniams srauto / slėgio poreikiams patenkinti, energijos suvartojimas priklauso nuo faktinio darbo krūvio. Sulaikymo fazės metu, kai reikia tik nuotėkio kompensavimo, variklis gali sulėtėti iki beveik nulinio greičio. Vietiniai duomenys iš modernizavimo projektų nuolat rodo, kad hidraulinė energija sutaupoma nuo 40 % iki 70 %, palyginti su įprastomis fiksuoto tūrio siurblių sistemomis su droselio valdymu.
● Optimizuotas šilumos valdymas:Elektra šildomoms plokštėms VFD naudojami cirkuliacinio ventiliatoriaus greičiui reguliuoti, o ne ventiliatoriams įjungti ir išjungti. Moduliuojantis oro srautas, pagrįstas nuolatiniu temperatūros grįžtamuoju ryšiu, slopina šiluminę inerciją, sumažindamas plokštelės paviršiaus temperatūros gradientus nuo ±5 °C iki ±1,5 °C. Tai ne tik pagerina kietėjimo vienodumą visame pelėsių paviršiuje, bet ir sumažina didžiausios galios poreikį, sumažinant įrenginio elektros infrastruktūros apkrovą.
Ko gero, labiausiai transformuojantis VFD technologijos indėlis yra jos gebėjimas vykdyti sudėtingus proceso algoritmus, kurie pažangiai paverčia nuo koncepcijos iki realybės:
● Dinaminis slėgio profiliavimas:Sudėtingos kelių pakopų slėgio ir laiko sekos gali būti programuojamos tiesiai į VFD arba koordinuojamos per PLC, leidžiančios sklandžiai pereiti tarp nustatytų verčių, kurios optimizuoja medžiagos srautą užpildymo metu ir sumažina vidines tuštumas galutiniame kietėjimo etape.

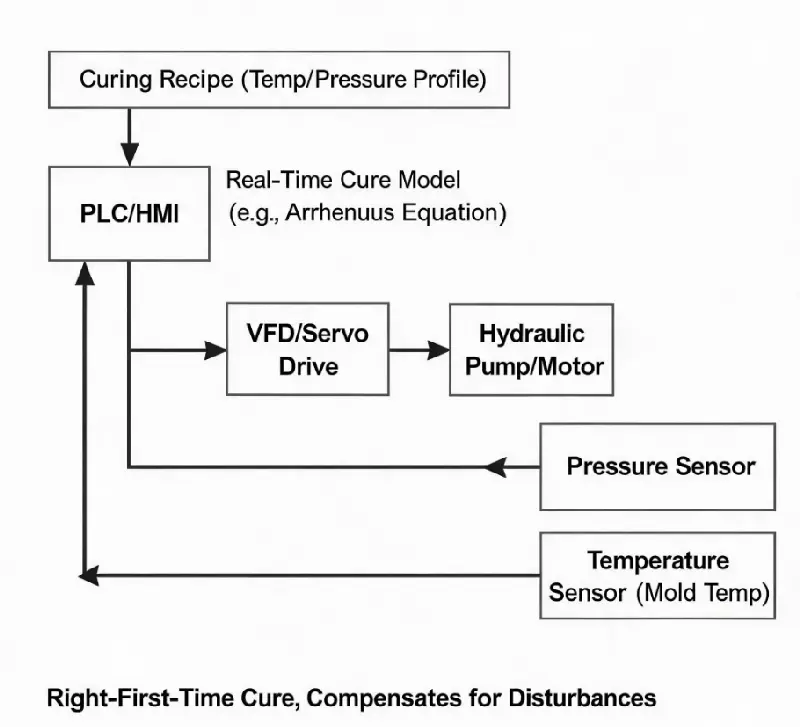

● Integracija su Real-Time Cure modeliais:Prijungtas prie aukštesnio lygio valdymo sistemos, kuri apskaičiuoja optimalų vulkanizacijos laiką naudodama kinetinius modelius (pvz., Arrhenius lygtį, pagrįstą faktine pelėsių temperatūra), VFD gali dinamiškai reguliuoti fazių trukmę, kad kompensuotų proceso trikdžius, užtikrinant „pirmą kartą teisingą“ sukietėjimą, neatsižvelgiant į pelėsių temperatūros ar junginio elgsenos pokyčius. Toks reagavimo lygis yra išmanaus gydymo bruožas, paverčiantis spaudą iš pasyvaus vykdytojo į aktyvų sprendimų priėmėją.
Didelis padangų gamintojas visapusiškai atnaujino savo hidraulinio kietėjimo presų parką, pakeisdamas fiksuoto greičio siurblius VFD valdomomis servosistemomis. Rezultatai buvo įvertinti naudojant kelis KPI:
● Energija: hidraulinės energijos suvartojimas sumažėjo daugiau nei 65 % vienam presui, todėl kasmet sutaupoma, o tai labai prisidėjo prie gamyklos įmonės tvarumo tikslų.
● Kokybė: slėgio reguliavimo tikslumas pagerėjo nuo ±5 bar iki ±0,8 baro, o plokštelės lygiagretumas buvo padidintas dėl aktyvios sinchronizacijos. Dėl šių pranašumų sumažėjo padangų vienodumo kitimas (radialinės jėgos kitimas ir šoninės jėgos kitimas) ir pagerėjo aukščiausios klasės gaminių išeiga.
● Produktyvumas: greitesnis formų uždarymas ir atidarymas, kurį įgalino didelis dinaminis servo sistemos atsakas, sutrumpino neproduktyvią kiekvieno ciklo dalį, todėl bendras įrangos efektyvumas (OEE) padidėjo maždaug 8%.
