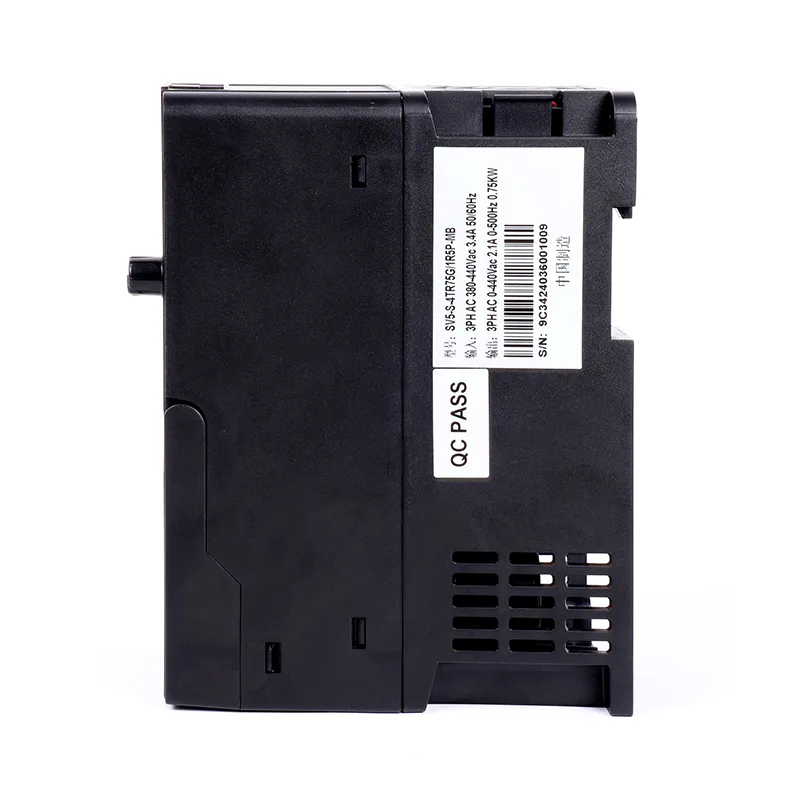

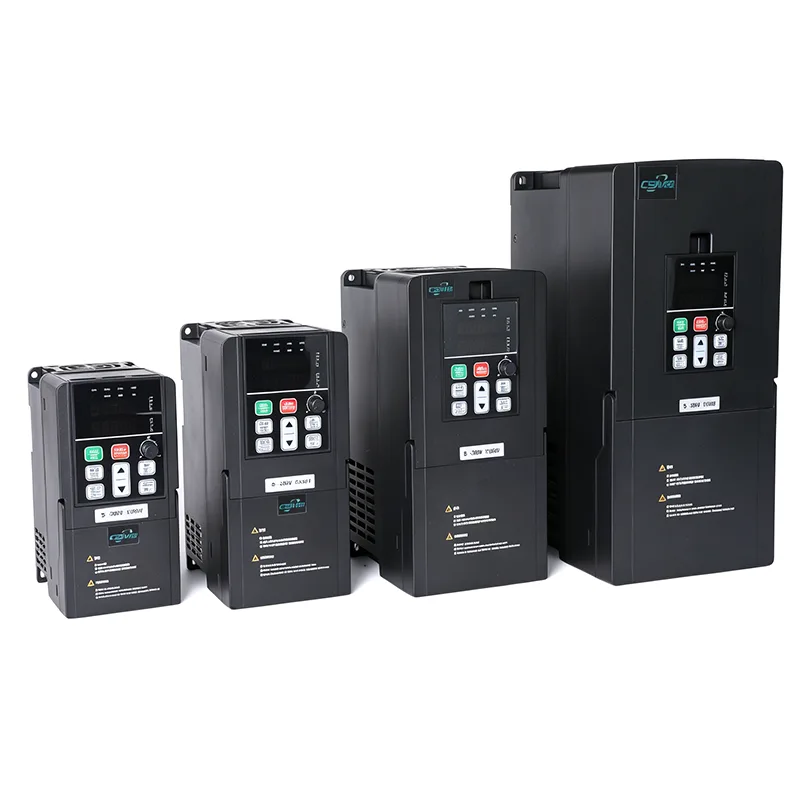

15AG 11kw VFD dažnio pavaros siurblys VFD

Pagrindinės funkcijos apima didelę perkrovos talpą, įmontuotą nuolatinės srovės reaktorių harmonikams mažinti, kelias ryšio sąsajas ir konfigūruojamą I/O plėtrą. Tvirtas korpusas su sustiprinta aušinimo sistema užtikrina patikimą veikimą aukštos temperatūros pramoninėje aplinkoje.

CSIVEI 15HP 11kw VFD dažnio pavaros siurblys VFD derindamas energijos taupymo galimybes ir pažangias apsaugos funkcijas, maksimaliai padidina sistemos veikimo laiką ir veikimo efektyvumą didelės galios įrenginiuose.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

CSIVEI 15HP 11kw VFD dažnio pavaros siurblys VFD užtikrina tvirtą našumą sunkiajai pramoninei įrangai, kuriai reikalingas nuolatinis veikimas:

●  Dideli siurbliai – magistraliniai vandens tiekimo siurbliai, pramoniniai aušinimo siurbliai

●  Pramoniniai ventiliatoriai – kasyklų ventiliatoriai, cemento gamyklų ventiliatoriai, dulkių surinkėjai

●  Kompresoriai – dideli oro kompresoriai, azoto kompresoriai

●  Maišikliai – betono maišyklės, cheminiai reaktoriai, celiuliozės maišytuvai

●  Centrifugos – cukraus centrifugos, aliejaus centrifugos, dekanteriai

Su sustiprintomis aušinimo ir harmonijos mažinimo funkcijomis jis užtikrina patikimą veikimą atšiaurioje aplinkoje.

Tvirta apsauga ir patikimumas

Sukurta taip, kad atlaikytų sudėtingą pramoninę aplinką, CSIVEI VFD serija apima daugybę apsaugos mechanizmų, užtikrinančių nuolatinį veikimą ir ilgesnį tarnavimo laiką.

Visapusiška variklio apsauga – integruota apsauga apima apsaugą nuo viršįtampių, žemos įtampos, per didelės srovės, per didelės temperatūros, fazių praradimo ir trumpojo jungimo apsaugą. Pavara automatiškai suveikia arba apriboja galią, kad nepažeistų pavaros ir prijungto variklio.

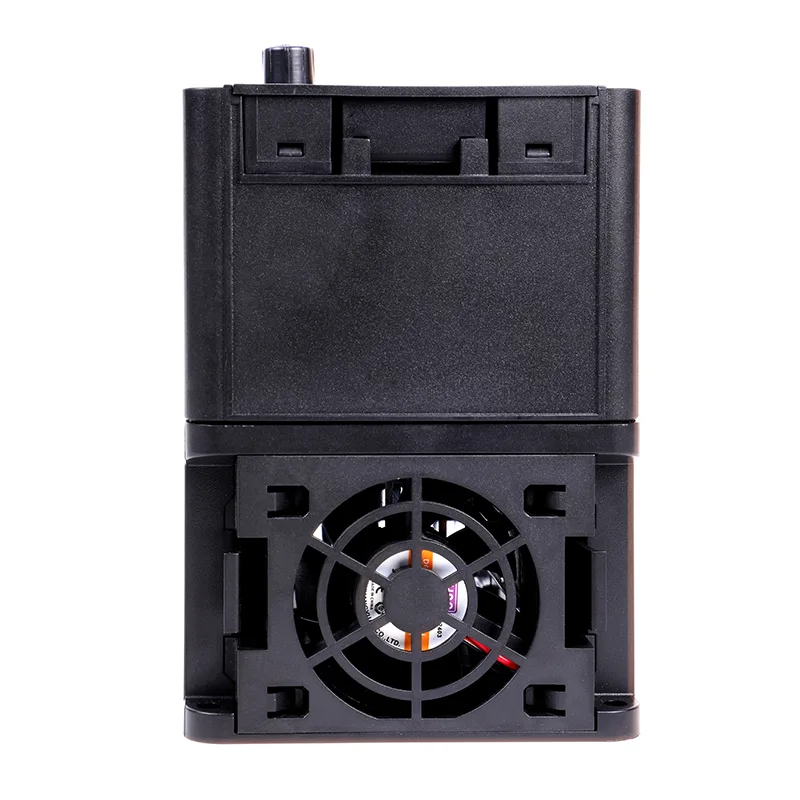

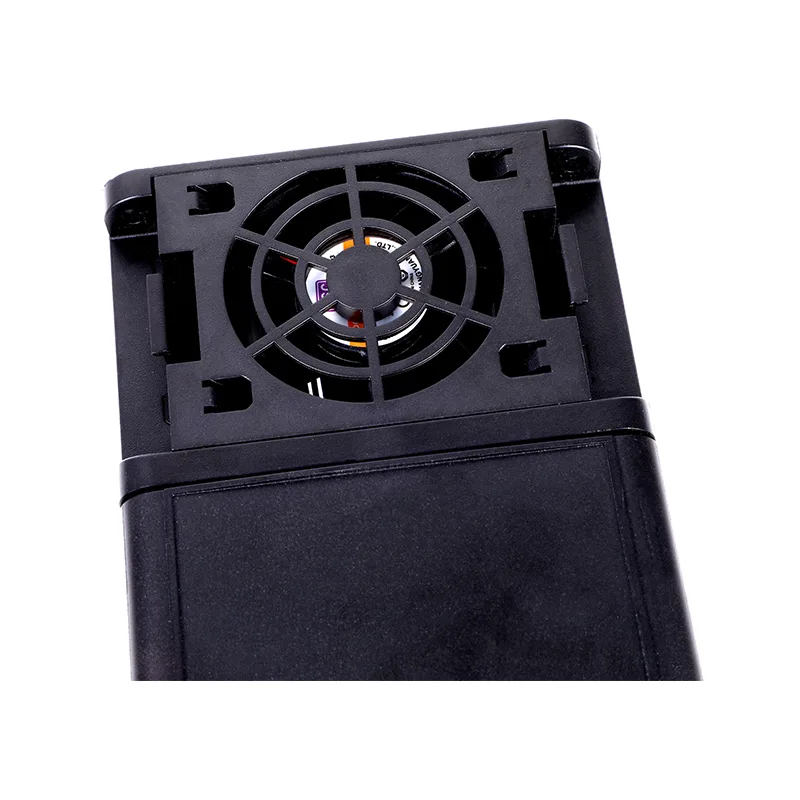

Šilumos valdymas – Pažangus ventiliatoriaus valdymas reguliuoja aušinimą pagal vidinę temperatūrą ir apkrovos sąlygas, sumažindamas triukšmą ir pailgindamas ventiliatoriaus tarnavimo laiką. Didelės galios modeliai pasižymi sustiprintomis radiatorių konstrukcijomis, kad pagerintų šilumos išsklaidymą.

Aplinkos apsauga – Standartinis IP20 korpusas, tinkamas montuoti valdymo pultą. Galimi pasirinktiniai IP40/IP54/IP66 korpusai, skirti naudoti dulkėtoje, drėgnoje ar nuplaunamoje aplinkoje. Konformali PCB danga suteikia papildomą apsaugą nuo drėgmės ir teršalų.

Integruotas EMC filtras – kai kuriuose modeliuose yra integruotas elektromagnetinio suderinamumo filtras, palengvinantis atitiktį CE ir kitiems EMC standartams ir sumažinantis įrengimo išlaidas.

DUK

Kuo skiriasi V/F valdymas ir vektorinis valdymas?

V/F valdymas palaiko fiksuotą įtampos ir dažnio santykį. Puikiai tinka ventiliatoriams, siurbliams ir bendroms reikmėms, kur tikslus greičio reguliavimas nėra labai svarbus. Vektorinis valdymas atskiria srautą ir sukimo momentą, kad galėtumėte juos valdyti atskirai – tai suteikia didesnį paleidimo momentą (iki 150 % esant 0,5 Hz) ir didesnį greičio tikslumą. Be jutiklio vektoriui nereikia kodavimo; uždaro ciklo vektorius daro, ir jis padidina greičio tikslumą iki 0,1%. Dauguma CSIVEI diskų palaiko abu, todėl galite pasirinkti tai, kas tinka jūsų programai.

Kaip pasirinkti tinkamą VFD savo varikliui?

Keletas dalykų, kuriuos reikia apsvarstyti:

● Variklio galia – VFD turi atitikti variklio nominalą arba būti šiek tiek didesnis už jį.

● Įvesties įtampa – vienfazė 230 V arba trifazė 400 V, įsitikinkite, kad ji atitinka jūsų tiekimą.

●  Apkrovos tipas – pastovaus sukimo momento apkrovoms, pvz., konvejeriams ar ekstruderiams, paprastai reikia 100–120 % variklio galios VFD. Kintamo sukimo momento apkrovos, pvz., ventiliatoriai ir siurbliai, dažnai gali naudoti VFD, suderintą su variklio galia, be to, sutaupysite energijos.

● Aplinka – dulkėtose, drėgnose arba lauke esančiose vietose pasirinkite aukštesnį IP reitingą (IP40, IP54, IP66) arba įdėkite diską į apsaugotą korpusą.

●  Ryšiai – jei reikia kalbėtis su PLC arba SCADA, patikrinkite, ar diskas palaiko jūsų protokolą (Modbus RTU yra standartinis; Profibus, Ethernet/IP ir kt. neprivalomi).

●  CSIVEI taip pat turi dydžio nustatymo įrankį ir techninę pagalbą, jei norite gauti antrą nuomonę.

Ar galiu naudoti vienfazio įvesties VFD su trifaziu varikliu?

Taip. CSIVEI vienfazės 230 V pavaros į variklį įveda vienfazį įvestį ir išveda trifazę maitinimą. Tai įprasta sąranka, kai yra tik vienfazis maitinimas, bet norite trifazio variklio efektyvumo ir patikimumo. Tiesiog įsitikinkite, kad variklio įtampa atitinka pavaros išėjimą – 230 V trifazis.

Ar man reikia išorinio stabdymo rezistoriaus?

Tai priklauso. Jei jums reikia greito lėtėjimo arba krovinio inercija yra didelė, pavyzdžiui, centrifugos, kranai, keltuvai ar vyniotuvai, tada taip, jums jo reikės. Pavarose, turinčiose vidinį stabdymo bloką, rezistorius valdo regeneracinę energiją, kad būtų išvengta viršįtampių gedimų ir sutrumpėtų stabdymo laikas. Ventiliatorių ir siurblių, kurių lėtėjimas yra lėtesnis, paprastai galite praleisti.

Kokie ryšio protokolai palaikomi?

Standartiškai visi CSIVEI diskai turi Modbus RTU per RS485. Galimi papildomi moduliai, skirti Profibus DP, Profinet, Ethernet/IP, CANopen ir DeviceNet. Tai leidžia integruoti su pagrindinėmis PLC ir SCADA sistemomis nuotoliniam stebėjimui, parametrų keitimui ir centralizuotam valdymui.

Kaip pirmą kartą nustatyti diską?

CSIVEI diskuose yra greitos pradžios vedlys, kuris per kelias minutes paaiškins pagrindinius dalykus:

Įveskite variklio vardinės lentelės duomenis (galią, įtampą, srovę, dažnį, RPM), pasirinkite programos makrokomandą (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas), nustatykite pagreičio ir lėtėjimo laikus, pasirinkite dažnio šaltinį (klaviatūra, analoginė įvestis, ryšys) ir paleiskite automatinį derinimą, kad optimizuotumėte variklio valdymą. Vadove yra visa informacija, o klaviatūra yra nuimama, kad prireikus galėtumėte valdyti ją nuotoliniu būdu.

Kokios apsaugos įtaisytos diske?

CSIVEI diskai apima tvirtą apsaugos priemonių rinkinį: viršįtampa, žema įtampa, per didelė srovė, trumpasis jungimas, per didelė temperatūra (radiatorius), fazės praradimas įvestyje arba išėjime ir variklio perkrova (elektroninė šiluminė perkrova, I²t). Tai padeda užtikrinti, kad viskas veiktų patikimai ir pailgėtų įrangos eksploatavimo laikas.

Ar galiu paleisti kelis variklius iš vieno VFD?

Taip, iš vienos pavaros galite lygiagrečiai paleisti kelis variklius, jei: bendras srovės suvartojimas neviršys pavaros išėjimo nominalios vertės, kiekvienas variklis turi savo šiluminės perkrovos apsaugą ir naudojate V/F valdymą (vektoriaus valdymas nerekomenduojamas kelių variklių sąrankoms). Tai būdinga ventiliatorių masyvams, konvejerių sekcijoms arba siurblinėms, kuriose varikliai kartu dirba tuo pačiu greičiu.

Kaip šalinti įprastas klaidas?

Pavara rodo gedimų kodus klaviatūroje, kad būtų galima greitai diagnozuoti:

● OC (over-current) – patikrinkite, ar nėra trumpų jungčių, variklio apvijų problemų arba per trumpas greitėjimo laikas

● OV (viršįtampa) – patikrinkite stabdymo rezistorių (jei naudojamas) arba per trumpą stabdymo laiką

● UV (nepakankama įtampa) – patikrinkite įvesties maitinimą ir laidus

● OH (per aukšta temperatūra) – patikrinkite aušinimo ventiliatorių, aplinkos temperatūrą ir montavimo tarpą

● OL (perkrova) – patikrinkite variklio apkrovą, padidinkite greitėjimo laiką arba apsvarstykite galimybę padidinti pavaros dydį

Vadove yra visa gedimų kodų lentelė su išsamiais veiksmais. Jei kažkas vis tiek neveikia, gali padėti CSIVEI techninė pagalba.

Kaip VFD taupo energiją?

Kintamo sukimo momento apkrovoms, tokioms kaip ventiliatoriai ir siurbliai, galia atitinka giminystės dėsnius – ji yra proporcinga greičio kubui. Sumažinus greitį 20%, energijos suvartojimas sumažėja maždaug 50%. Automatinio energijos optimizavimo (AEO) funkcija sumažina įtampą, kad atitiktų tikrąją apkrovą, kad būtų sutaupyta papildomai. Pristabdytosios veiksenos režimas taip pat išjungia variklį esant mažai poreikiui, pašalindamas tuščiosios eigos energijos suvartojimą.

Kokia yra įprasta VFD eksploatavimo trukmė ir kaip ją prižiūrėti?

Tinkamai sumontavus ir tinkamai veikiant, VFD gali tarnauti 10–15 metų. Pagrindinė priežiūra: laikykite korpusą švarų – susikaupusios dulkės mažina aušinimo efektyvumą; patikrinkite aušinimo ventiliatorius (paprastai tarnauja 3–7 metus; pakeiskite, jei triukšmingi arba sugedę); apžiūrėkite nuolatinės srovės magistralės kondensatorius – jie sensta priklausomai nuo laiko ir temperatūros – jei pavara buvo saugoma ilgiau nei dvejus metus, prieš įjungdami maitinimą pakeiskite dangtelius; stebėti aplinkos temperatūrą; retkarčiais kurti atsargines parametrų kopijas klaviatūroje arba išorinėje atmintyje. Greitas patikrinimas kas 6–12 mėnesių padeda išvengti netikėtumų.

Ar galiu naudoti VFD lauke arba nuplaunamoje aplinkoje?

Standartiniai IP20 diskai turi būti švariame, sausame skydelyje. Lauke arba atšiaurioje aplinkoje CSIVEI siūlo aukštesnius IP reitingus:

● IP40 – tinka dulkėtoms vietoms, pvz., tekstilės gamykloms ar medienos apdirbimui

● IP54/IP55 – nepralaidus dulkėms ir purslams; dirba lauko aptvaruose ir prausimosi vietose

● IP66 – visiškai nepralaidus dulkėms ir atlaiko galingas vandens sroves; tinka maisto perdirbimui, automobilių plovimui ar naudojimui lauke be papildomų gaubtų

●  Jei yra korozinių dujų, rekomenduojama PCB padengti konformaliai.

Ar VFD suteikiama garantija ir techninė pagalba?

Taip. CSIVEI diskams suteikiama standartinė 18 mėnesių garantija nuo pagaminimo datos (arba 12 mėnesių nuo įdiegimo, atsižvelgiant į tai, kuri data vėlesnė). Galimos pratęstos garantijos parinktys kritinėms programoms. Pasaulinis techninis palaikymas pasiekiamas el. paštu, telefonu ir internetiniais ištekliais – pridedami vartotojo vadovai, taikomųjų programų vadovai ir konfigūravimo programinė įranga.

Kliento atvejis: pramoninis vėdinimo ventiliatorius

Baldų gamybos įmonė reikalavo tikslaus oro srauto valdymo dulkių surinkimo sistemai. Nuolatinis ventiliatorių veikimas visu greičiu buvo neefektyvus ir sukėlė per didelį triukšmą.

Sprendimas: ant pagrindinio išmetimo ventiliatoriaus buvo sumontuotas CSIVEI 18–30 kW VFD su slėgio jutikliu, kuris stebi slėgį ortakyje, kad būtų galima reguliuoti ventiliatoriaus greitį.

Rezultatai:

● Ventiliatoriaus greitis automatiškai prisitaiko prie dulkių surinkimo poreikio

● 45 % energijos sutaupoma naudojant dalinę apkrovą

● Triukšmo lygis sumažintas 12 dB, todėl pagerėjo darbo sąlygos

●  Sumažėjęs ventiliatoriaus guolių ir diržų mechaninis nusidėvėjimas

● Dabar sistema atitinka aplinkosaugos atitikties ir veiklos efektyvumo tikslus.
