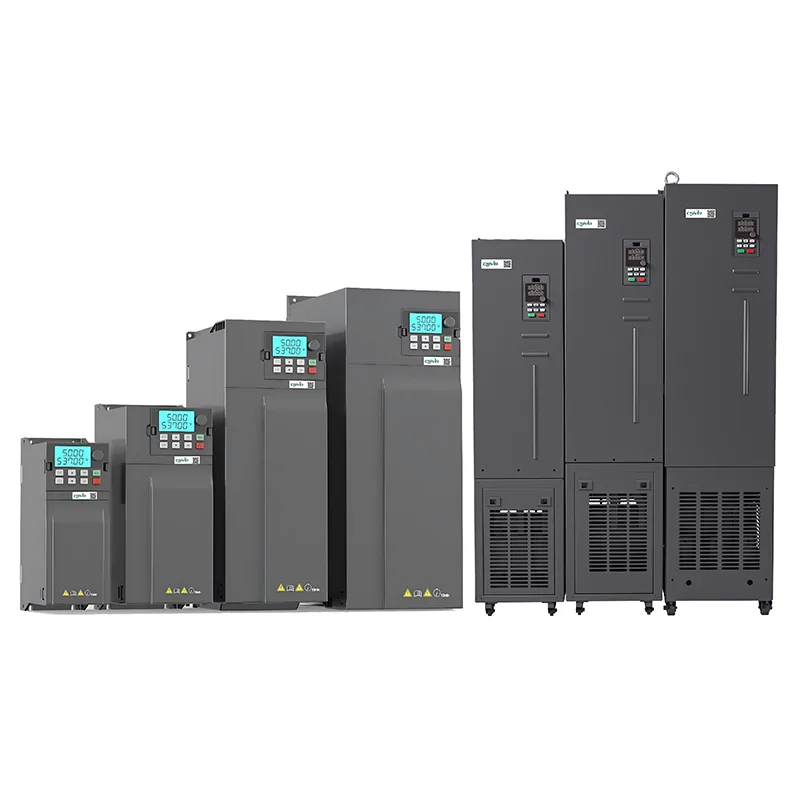

7,5 kW trifazis kintamosios srovės siurblys

CSIVEI 7,5 kW trijų fazių kintamosios srovės pavaros siurblys yra didelio našumo pavara, skirta didelėms pramonės reikmėms. Tinka dideliems ventiliatoriams, išcentriniams siurbliams, kompresoriams ir gamybos linijų konvejeriams, užtikrina išskirtinį sukimo momentą ir stabilumą nuolat veikiant. Ši pavara, veikianti naudojant pažangų uždarojo ciklo vektorinį valdymą, palaiko didelį paleidimo momentą, integruotą PLC funkciją, kelis ryšio protokolus (pasirinktinai Modbus, Profibus) ir intuityvią LCD klaviatūrą, skirtą stebėti realiuoju laiku. IP20 korpusas su pasirenkamu IP40 filtru užtikrina patikimumą sudėtingose ​​​​aplinkose. CSIVEI 11–15 kW VFD, sukurtas siekiant energijos vartojimo efektyvumo ir veikimo tikslumo, yra idealus pasirinkimas svarbiam variklio valdymui pramoniniuose objektuose.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

CSIVEI 7,5 kW trijų fazių kintamosios srovės pavaros siurblys yra sukurtas sunkioms pramonės reikmėms, kurioms reikalingas didelis paleidimo momentas ir nuolatinis darbas:

●  Dideli siurbliai – drėkinimo siurbliai, drenažo siurbliai, pagrindinio vandens tiekimo siurbliai

●  Išcentriniai kompresoriai – pramoniniai oro kompresoriai, šaldymo sistemos

●  ŠVOK aušintuvai – sraigtiniai aušintuvai, išcentriniai aušintuvai, dideli oro tvarkytuvai

●  Kasybos įranga – srutų siurbliai, ventiliatoriai, trupintuvai

●  Metalo apdirbimo mašinos – tekinimo, frezavimo staklės, presai

Su pažangiu vektoriniu valdymu ir keliomis ryšio galimybėmis jis sklandžiai integruojamas į automatizuotas gamybos linijas.

Sklandus bendravimas ir integracija

Sukurta moderniai pramoninei automatizacijai, CSIVEI VFD serija siūlo lanksčias ryšio galimybes, kurias galima lengvai integruoti į PLC pagrįstas valdymo sistemas.

Integruotas Modbus RTU – standartinis visuose modeliuose, leidžiantis paprastai prisijungti prie HMI, PLC ir SCADA sistemų per RS485. Į vieną magistralę galima sujungti iki 247 diskų, kad būtų galima centralizuotai stebėti ir valdyti.

Papildomi lauko magistralės moduliai – išplėskite ryšio galimybes pasirenkamais „Profibus DP“, „Profinet“, „Ethernet/IP“, „CANopen“ ir „DeviceNet“ moduliais, užtikrindami suderinamumą su pagrindinėmis automatizavimo platformomis.

Analoginis ir skaitmeninis I/O – konfigūruojami įėjimai (0-10V, 4-20mA) ir relės išėjimai leidžia lanksčiai integruoti su jutikliais, valdikliais ir išoriniais aliarmais be papildomos techninės įrangos.

PLC funkcionalumas – tam tikruose modeliuose yra įmontuotos programuojamos loginės galimybės, leidžiančios paprastą loginį valdymą ir blokavimą tiesiai diske, taip sumažinant išorinių valdiklių poreikį.

DUK

Kaip pasirinkti tinkamą VFD savo varikliui?

Keletas dalykų, kuriuos reikia apsvarstyti:

Variklio galia – VFD turi atitikti variklio nominalą arba būti šiek tiek didesnis už jį.

Įvesties įtampa – vienfazė 230 V arba trifazė 400 V, įsitikinkite, kad ji atitinka jūsų tiekimą.

Krovinio tipas – pastovaus sukimo momento apkrovoms, pvz., konvejeriams ar ekstruderiams, paprastai reikia VFD, kurio dydis yra 100–120 % variklio galios. Kintamo sukimo momento apkrovos, pvz., ventiliatoriai ir siurbliai, dažnai gali naudoti VFD, suderintą su variklio galia, be to, sutaupysite energijos.

Aplinka – dulkėtose, drėgnose ar lauke esančiose vietose pasirinkite aukštesnį IP reitingą (IP40, IP54, IP66) arba įdėkite diską į apsaugotą korpusą.

Ryšys – jei reikia pasikalbėti su PLC arba SCADA, patikrinkite, ar diskas palaiko jūsų protokolą (Modbus RTU yra standartinis; Profibus, Ethernet/IP ir kt. yra neprivalomi).

CSIVEI taip pat turi dydžio nustatymo įrankį ir techninę pagalbą, jei norite gauti antrą nuomonę.

Kokie ryšio protokolai palaikomi?

Standartiškai visi CSIVEI diskai turi Modbus RTU per RS485. Galimi papildomi moduliai, skirti Profibus DP, Profinet, Ethernet/IP, CANopen ir DeviceNet. Tai leidžia integruoti su pagrindinėmis PLC ir SCADA sistemomis nuotoliniam stebėjimui, parametrų keitimui ir centralizuotam valdymui.

Kokios apsaugos įtaisytos diske?

CSIVEI diskai apima tvirtą apsaugos priemonių rinkinį: viršįtampa, žema įtampa, per didelė srovė, trumpasis jungimas, per didelė temperatūra (radiatorius), fazės praradimas įvestyje arba išėjime ir variklio perkrova (elektroninė šiluminė perkrova, I²t). Tai padeda užtikrinti, kad viskas veiktų patikimai ir pailgėtų įrangos eksploatavimo laikas.

Kaip šalinti įprastas klaidas?

Pavara rodo gedimų kodus klaviatūroje, kad būtų galima greitai diagnozuoti:

● OC (over-current) – patikrinkite, ar nėra trumpų jungčių, variklio apvijų problemų arba per trumpas greitėjimo laikas

● OV (viršįtampa) – patikrinkite stabdymo rezistorių (jei naudojamas) arba per trumpą stabdymo laiką

● UV (nepakankama įtampa) – patikrinkite įvesties maitinimą ir laidus

● OH (per aukšta temperatūra) – patikrinkite aušinimo ventiliatorių, aplinkos temperatūrą ir montavimo tarpą

● OL (perkrova) – patikrinkite variklio apkrovą, padidinkite greitėjimo laiką arba apsvarstykite galimybę padidinti pavaros dydį

●  Instrukcijoje yra visa gedimų kodų lentelė su išsamiais veiksmais. Jei kažkas vis tiek neveikia, gali padėti CSIVEI techninė pagalba.

Ar VFD suteikiama garantija ir techninė pagalba?

Taip. Mūsų diskams suteikiama standartinė 18 mėnesių garantija nuo pagaminimo datos (arba 12 mėnesių nuo įdiegimo, atsižvelgiant į tai, kuri data vėlesnė). Galimos pratęstos garantijos parinktys kritinėms programoms. Pasaulinis techninis palaikymas pasiekiamas el. paštu, telefonu ir internetiniais ištekliais – pridedami vartotojo vadovai, taikomųjų programų vadovai ir konfigūravimo programinė įranga.

Kliento atvejis

Baldų gamybos įmonė reikalavo tikslaus oro srauto valdymo dulkių surinkimo sistemai. Nuolatinis ventiliatorių veikimas visu greičiu buvo neefektyvus ir sukėlė per didelį triukšmą.

Sprendimas: CSIVEI 7,5 kW trijų fazių kintamosios srovės pavaros siurblys buvo sumontuotas ant pagrindinio išmetimo ventiliatoriaus su slėgio jutikliu, stebinčiu ortakio slėgį, kad būtų galima reguliuoti ventiliatoriaus greitį.

Rezultatai:

1. Ventiliatoriaus greitis automatiškai prisitaiko prie dulkių surinkimo poreikio

2. Energijos sutaupymas 45 % veikiant dalinei apkrovai

3. Triukšmo lygis sumažintas 12 dB, gerinant darbo sąlygas

4. Sumažintas ventiliatoriaus guolių ir diržų mechaninis nusidėvėjimas

5. Sistema dabar atitinka aplinkosaugos atitikties ir veiklos efektyvumo tikslus.
