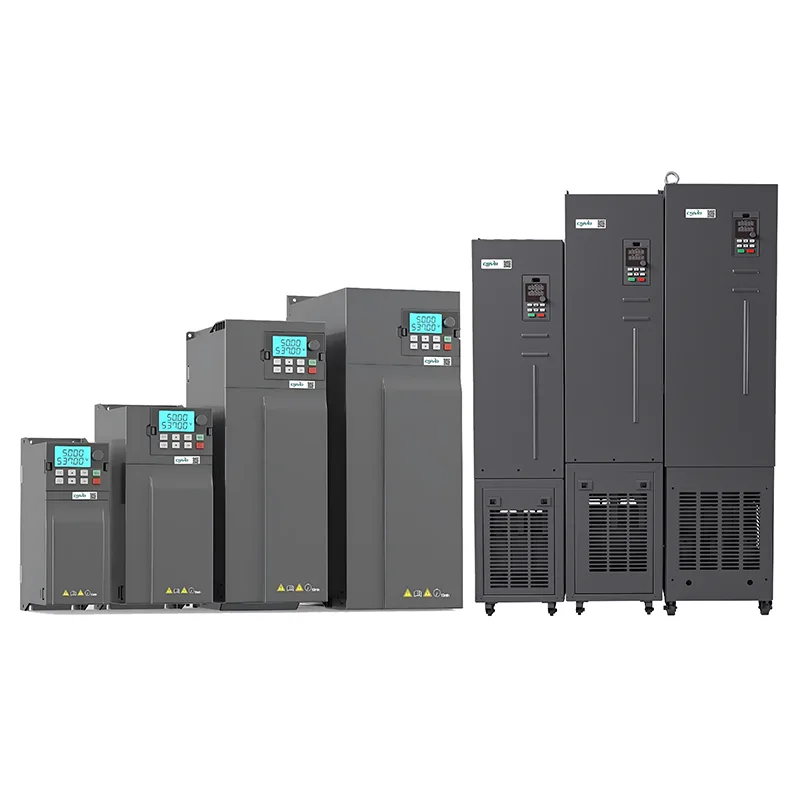

55kw trifazis 380V VFD HAVC

CSIVEI 55kw trifazis 380V VFD HAVC yra sukurtas vidutinio sunkumo ir sunkioms pramoninėms reikmėms, kurioms reikia tvirtos galios ir tikslumo. Su pažangiu uždarojo ciklo vektoriniu valdymu, ši pavara užtikrina 150 % paleidimo sukimo momentą esant 0,5 Hz ir palaiko SVC ir V/F valdymo režimus. Integruotas PLC funkcionalumas, keli ryšio protokolai (pasirinktinai Modbus, Profibus, Ethernet/IP) ir intuityvi LCD klaviatūra leidžia sklandžiai integruoti į automatizuotas sistemas. Tinka kompresoriams, dideliems ventiliatoriams, maišytuvams ir siurbliams.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

CSIVEI 55kw trifazis 380V VFD HAVC užtikrina patikimą sunkiosios pramonės įrangos, kuriai reikalingas nuolatinis veikimas, našumą:

●  Dideli siurbliai – magistraliniai vandens tiekimo siurbliai, pramoniniai aušinimo siurbliai

●  Pramoniniai ventiliatoriai – kasyklų ventiliatoriai, cemento gamyklų ventiliatoriai, dulkių surinkėjai

●  Kompresoriai – dideli oro kompresoriai, azoto kompresoriai

●  Maišikliai – betono maišyklės, cheminiai reaktoriai, celiuliozės maišytuvai

●  Centrifugos – cukraus centrifugos, aliejaus centrifugos, dekanteriai

Su sustiprintomis aušinimo ir harmonijos mažinimo funkcijomis jis užtikrina patikimą veikimą atšiaurioje aplinkoje.

Patogus valdymas ir lengva sąranka

CSIVEI VFD serija teikia pirmenybę naudojimo paprastumui, sumažina montavimo laiką ir supaprastina kasdienį inžinierių ir techninės priežiūros personalo darbą.

Intuityvi klaviatūra – LED/LCD klaviatūra užtikrina aiškų parametrų rodymą ir greitą naršymą. Parametrų grupės yra logiškai sutvarkytos, o kelių kalbų palaikymas užtikrina pasiekiamumą pasauliniams vartotojams.

Greitos pradžios vedlys – žingsnis po žingsnio sąranka padeda vartotojams atlikti pagrindinio parametro konfigūraciją per kelias minutes. Iš anksto sukonfigūruotos taikomųjų programų makrokomandos (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas) leidžia vienu paspaudimu nustatyti įprastas programas.

Parametrų kopijavimo funkcija – įkelkite parametrus iš vieno įrenginio į klaviatūrą ir atsisiųskite į kelis įrenginius, žymiai sumažindami kelių diskų sistemų sąrankos laiką ir užtikrindami nuoseklią konfigūraciją.

Nuimama klaviatūra – klaviatūrą galima montuoti nuotoliniu būdu naudojant ilginamąjį kabelį, kad būtų patogu valdyti per valdymo pulto duris arba atokias vietas.

Kompaktiškas dizainas – erdvę taupantis plotas leidžia montuoti vienas šalia kito, maksimaliai padidinant plokštės tankį ir sumažinant spintelės dydžio reikalavimus.

DUK

Kaip pasirinkti tinkamą VFD savo varikliui?

Keletas dalykų, kuriuos reikia apsvarstyti:

● Variklio galia – VFD turi atitikti variklio nominalą arba būti šiek tiek didesnis už jį.

● Įvesties įtampa – vienfazė 230 V arba trifazė 400 V, įsitikinkite, kad ji atitinka jūsų tiekimą.

●  Apkrovos tipas – pastovaus sukimo momento apkrovoms, pvz., konvejeriams ar ekstruderiams, paprastai reikia 100–120 % variklio galios VFD. Kintamo sukimo momento apkrovos, pvz., ventiliatoriai ir siurbliai, dažnai gali naudoti VFD, suderintą su variklio galia, be to, sutaupysite energijos.

● Aplinka – dulkėtose, drėgnose arba lauke esančiose vietose pasirinkite aukštesnį IP reitingą (IP40, IP54, IP66) arba įdėkite diską į apsaugotą korpusą.

●  Ryšiai – jei reikia kalbėtis su PLC arba SCADA, patikrinkite, ar diskas palaiko jūsų protokolą (Modbus RTU yra standartinis; Profibus, Ethernet/IP ir kt. neprivalomi).

●  CSIVEI taip pat turi dydžio nustatymo įrankį ir techninę pagalbą, jei norite gauti antrą nuomonę.

Ar galiu naudoti vienfazio įvesties VFD su trifaziu varikliu?

Taip. CSIVEI vienfazės 230 V pavaros į variklį įveda vienfazį įvestį ir išveda trifazę maitinimą. Tai įprasta sąranka, kai yra tik vienfazis maitinimas, bet norite trifazio variklio efektyvumo ir patikimumo. Tiesiog įsitikinkite, kad variklio įtampa atitinka pavaros išėjimą – 230 V trifazis.

Ar man reikia išorinio stabdymo rezistoriaus?

Tai priklauso. Jei jums reikia greito lėtėjimo arba krovinio inercija yra didelė, pavyzdžiui, centrifugos, kranai, keltuvai ar vyniotuvai, tada taip, jums jo reikės. Pavarose, turinčiose vidinį stabdymo bloką, rezistorius valdo regeneracinę energiją, kad būtų išvengta viršįtampių gedimų ir sutrumpėtų stabdymo laikas. Ventiliatorių ir siurblių, kurių lėtėjimas yra lėtesnis, paprastai galite praleisti.

Kokie ryšio protokolai palaikomi?

Standartiškai visi CSIVEI diskai turi Modbus RTU per RS485. Galimi papildomi moduliai, skirti Profibus DP, Profinet, Ethernet/IP, CANopen ir DeviceNet. Tai leidžia integruoti su pagrindinėmis PLC ir SCADA sistemomis nuotoliniam stebėjimui, parametrų keitimui ir centralizuotam valdymui.

Kaip pirmą kartą nustatyti diską?

CSIVEI diskuose yra greitos pradžios vedlys, kuris per kelias minutes paaiškins pagrindinius dalykus:

Įveskite variklio vardinės lentelės duomenis (galią, įtampą, srovę, dažnį, RPM), pasirinkite programos makrokomandą (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas), nustatykite pagreičio ir lėtėjimo laikus, pasirinkite dažnio šaltinį (klaviatūra, analoginė įvestis, ryšys) ir paleiskite automatinį derinimą, kad optimizuotumėte variklio valdymą. Vadove yra visa informacija, o klaviatūra yra nuimama, kad prireikus galėtumėte valdyti ją nuotoliniu būdu.
