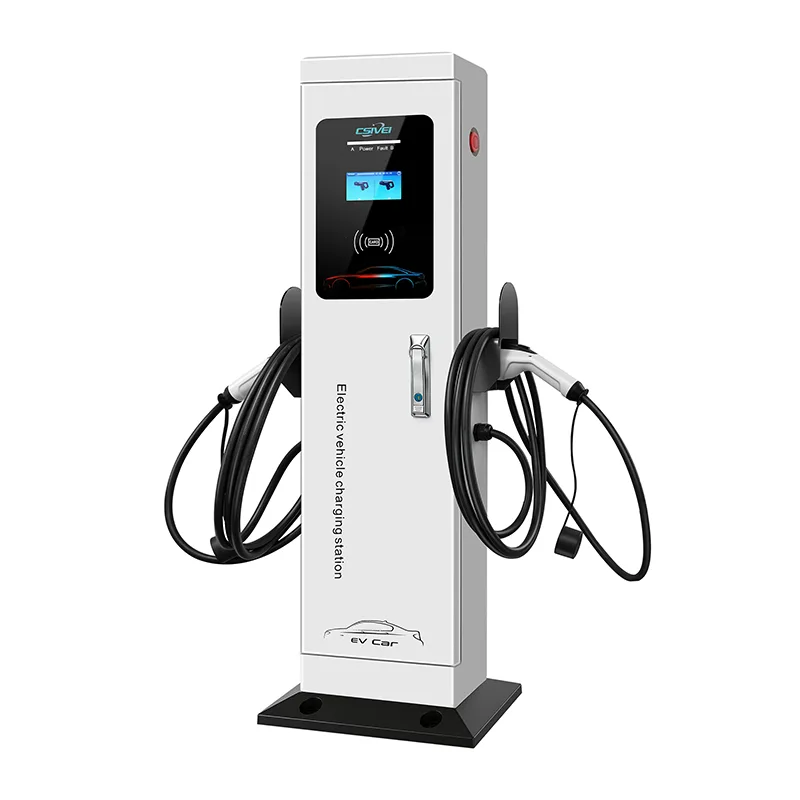

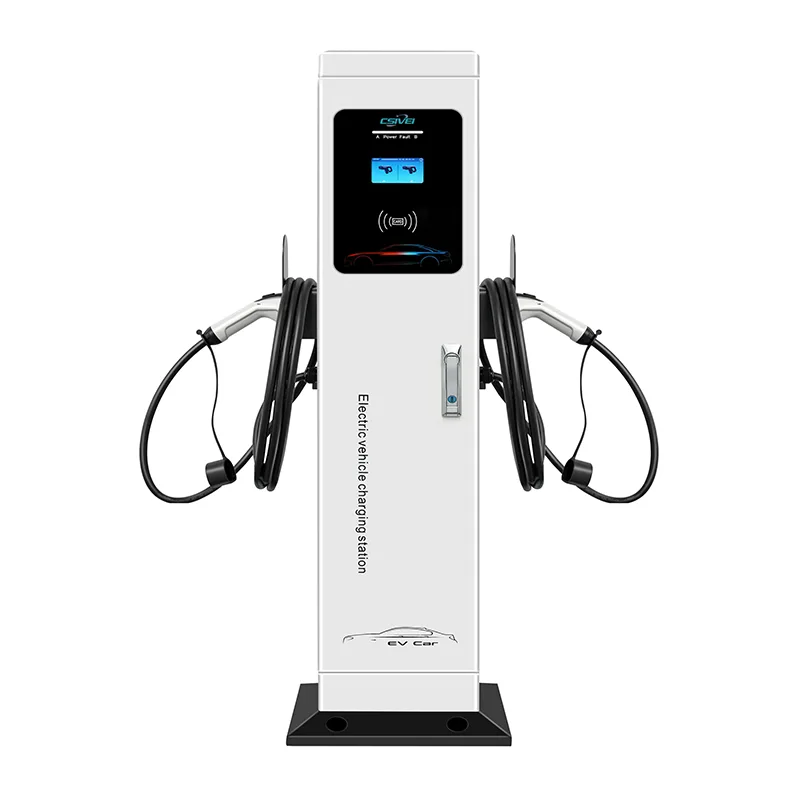

Dviejų ginklų stovi kintamosios srovės įkrovimo stotis

Šis ant grindų pastatomas kintamosios srovės įkroviklis palaiko 7 kW, 11 kW arba 22 kW vienam pistoletui, o visą išvestį valdo įmontuotas dinaminės apkrovos valdiklis. Kai prijungiamos dvi transporto priemonės, turima galia yra sumaniai padalijama – pavyzdžiui, 22 kW vienam ginklui skirtas modelis su 32 A trifaziu maitinimo šaltiniu gali tiekti 11 kW galios kiekvienai transporto priemonei vienu metu arba visas 22 kW galia vienai transporto priemonei, kai viena sekcija tuščia. Pjedestalas tvirtinamas ant betoninio pagrindo arba asfaltuoto paviršiaus keturiais inkariniais varžtais, todėl nereikia jokių sienų konstrukcijų. Dvi atskiros 2 tipo jungtys su 5 metrų kabeliais ir atskirais kabelių dėklais užtikrina, kad kiekviena lizdas būtų tvarkingas ir patogus naudoti. RFID ir programomis pagrįstas autentifikavimas suteikia nepriklausomą prieigą ir atsiskaitymą už ginklą, o OCPP 1.6J ryšys integruoja abu ginklus kaip atskirus įkrovimo taškus į bet kurį tinklo galinį įrenginį. IP55 klasės cinkuoto plieno korpusas su atsparumu smūgiams IK10 atlaiko lauko sąlygas ištisus metus, nuo -30°C iki +55°C. Visapusiška elektros sauga apima A tipo + 6 mA nuolatinės srovės jautrią likutinę srovę, apsaugą nuo viršsrovių, viršįtampių ir viršįtampių, taip pat centrinį avarinį stabdymą. Dėl vieno pjedestalo ir dviejų skyrių dizaino dviejų pistoletų kintamosios srovės įkrovimo stotis žymiai sumažina montavimo, kabelių ir priežiūros išlaidas bet kokiam kelių skyrių projektui.

Idealios programos

Ten, kur ilgalaikė automobilių stovėjimo aikštelė patenkina poreikį efektyviai aptarnauti keletą skyrių, dviejų ginklų stovinčioji kintamosios srovės įkrovimo stotis sumažina techninės įrangos ir įrengimo išlaidas per pusę, nes įkrauna dvi transporto priemones nuo vieno save laikančio pjedestalo.

Gyvenamųjų namų ir butų kompleksai

Daugiabučiuose namuose su specialia lauko automobilių stovėjimo aikštele, vienas dviejų ginklų pjedestalas, pastatytas tarp dviejų priskirtų gyventojų įlankų, suteikia kiekvienam asmeniui asmeninį įkrovimo tašką. Gyventojai tapatybę patvirtina savo RFID kortele, o už seansus atsiskaitoma į individualias buto sąskaitas. Bendras pjedestalas reiškia mažiau pamatų ir elektros namų, todėl sumažėja įrengimo sąnaudos ir vizualinė netvarka sutvarkytoje teritorijoje.

Darbo vieta ir verslo parkas Darbuotojų stovėjimo aikštelė

Įmonės, siūlančios EV įkrovimą kaip išmoką darbuotojui, iš vieno įkroviklio gali aptarnauti dvi gretimas automobilių stovėjimo aikšteles. Darbuotojai prisijungia atvykę ir iki darbo dienos pabaigos gauna visą mokestį. OCPP užpakalinė programa leidžia atsiskaityti vienam vartotojui arba nemokamai paskirstyti, o dviejų ginklų pėdsakas išlaiko atviras apyvartos sritis. Dinaminis apkrovos balansavimas užtikrina, kad svetainės elektrinis pajėgumas niekada nebus viršytas, net ir pridėjus daugiau įkroviklių.

Viešbučiai, kurortai ir laisvalaikio vietos

Svečių stovėjimo aikštelėse viešbučiuose ir kurortuose dažnai yra suporuotos įlankos atvirose aikštelėse arba po pavėsyje esančiose konstrukcijose. Vienas dviejų pistoletų kintamosios srovės įkroviklis, esantis tarp dviejų skyrių, užtikrina aukščiausios kokybės EV patogumą, neužgriozdinant kraštovaizdžio. Svečiai autentifikuojasi naudodami QR kodą arba kambario raktą, o viešbutis gali valdyti nemokamą arba mokamą apmokestinimą už kiekvieną skyrių iš centrinio prietaisų skydelio.

Parko ir automobilių dalijimosi saugyklos

Maži ir vidutinio dydžio automobilių parkai, eksploatuojantys lengvus elektromobilius, pvz., automobilių nuomos centrai, komunaliniai baseinai ar įmonių dalijimosi automobiliais paslaugos, gali pastatyti dvi transporto priemones vienam įkrovikliui per naktį. Suplanuotas įkrovimas naudojant užpakalinės sistemos sekos seansus, kad būtų optimizuotos energijos sąnaudos, o nepriklausomas matavimas kiekvienam ginklui seka transporto priemonės ar skyriaus suvartojimą. Laisvai stovintis dizainas leidžia lanksčiai keisti išdėstymą, kai keičiasi transporto parko sudėtis.

Visuomeniniai ir savivaldybių paviršiniai sklypai

Miestui priklausančiose automobilių stovėjimo aikštelėse ir gatvėse esančiose aikštelėse galima padvigubinti įkrovimo aprėptį nepadvigubinant stulpų skaičiaus. Vienas pjedestalas tarp dviejų pažymėtų EV skyrių užtikrina švaresnį gatvės vaizdą ir mažiau kliūčių pėstiesiems. Integruotas kabelių valdymas užtikrina, kad takai būtų aiškūs, o dvigubas nepriklausomas atsiskaitymas palengvina vykdymą ir pajamų surinkimą.

Techninis gilus nardymas

Dviejų ginklų stovinčioji kintamosios srovės įkrovimo stotis sujungia du nepriklausomai valdomus įkrovimo taškus į vieną kompaktišką stovą, suderindama išmanųjį energijos valdymą ir tvirtą lauko inžineriją.

Dviejų kanalų išmanusis apkrovos balansavimas

Įmontuotas energijos valdymo valdiklis realiu laiku stebi turimą tiekimo pajėgumą ir abiejų prijungtų transporto priemonių poreikius. Kai prijungta tik viena transporto priemonė, visa vardinė srovė – iki 32A per fazę – tiekiama į tą pistoletą. Kai prisijungia antra transporto priemonė, valdiklis dinamiškai paskirsto srovę tarp dviejų išėjimų. Įprastoje 22 kW galios trifazėje konfigūracijoje su 32 A maitinimu kiekvienas pistoletas vienu metu gauna 11 kW (16 A fazei). Sistema taip pat gali būti sukonfigūruota su statiniu padalijimu arba prioritetų paskirstymu, prireikus suteikiant daugiau galios nurodytam skyriui. Tai apsaugo nuo pagrindinių pertraukiklių išjungimo ir maksimaliai išnaudoja turimą tinklo ryšį.

Nepriklausomas matavimas ir valdymas kiekvienam ginklui

Kiekviena išvestis traktuojama kaip atskiras IEC 61851-1 atitinkantis įkrovimo taškas. Du tam skirti mikrovaldikliai valdo „Control Pilot“ signalus, nuolat bendraudami su kiekvienos transporto priemonės įkrovikliu. Energijos matavimas vienam pistoletui naudoja MID sertifikuotus matuoklius (neprivaloma), užtikrinančius atsiskaitymo tikslumą pajamų programoms. Relės valdymas, gedimų aptikimas ir seanso registravimas yra visiškai nepriklausomi kiekviename kanale, o tai reiškia, kad vieno pistoleto gedimas neturi įtakos kitam.

Visapusiška elektros apsauga

Įkroviklyje yra A tipo liekamosios srovės įtaisas su 6 mA DC jautriu aptikimu pagal IEC 62955, kuris apsaugo abu pistoletus nuo kintamosios ir nuolatinės srovės įžeminimo srovių. Kiekvienam kanalui, kartu su apsaugos nuo viršįtampių įtaisais, yra nepriklausoma apsauga nuo viršįtampių, viršįtampių ir žemos įtampos. Atsiradus bet kokiai gedimo sąlygai, tam skirta motorizuota relė per milisekundes atjungia paveiktą išėjimą. Užrakinamas centrinis avarinio stabdymo mygtukas leidžia rankiniu būdu atskirti abu pistoletus.

Tvirtas lauko stovas

Pjedestalas pagamintas iš cinkuoto plieno su UV stabilizuota milteliniu dažymu, atitinkančiu IP55 ir IK10 reitingus. Stulpelis pritvirtinamas prie betoninio pagrindo arba asfaltuoto paviršiaus per sunkiasvorę pagrindo plokštę su keturiais inkariniais varžtais. Apatinės ir galinės kabelių įvadų galimybės pritaikytos esamiems požeminiams ortakiams. Vėdinamos kolonos konstrukcija su filtruotais išleidimo kamščiais apsaugo nuo vidinio kondensato. Visi PCB ir jungtys yra tinkamai padengti nuo drėgmės ir druskingo oro.

Vartotojo sąsaja ir jungiamumas

Centrinis 4,3 colio LED ekranas arba pasirenkamas jutiklinis ekranas užtikrina abiejų ginklų seanso būseną vienu metu. Du RFID skaitytuvai – po vieną kiekvienoje pusėje – leidžia nepriklausomą vartotojo autentifikavimą. Ryšio galimybės apima 4G, Wi-Fi ir Ethernet. Įdėtasis valdiklis palaiko OCPP 1.6J/2.0.1, įgalindamas kiekvieno ginklo operacijų ataskaitų teikimą, nuotolinį paleidimą / sustabdymą, programinės įrangos atnaujinimus ir išmaniuosius įkrovimo profilius. Režimas neprisijungus saugo operacijas vietoje ir sinchronizuoja, kai ryšys grįžta.

Kabelių valdymas

Kiekviename pistolete yra 5 metrų ilgio 2 tipo kabelis (1 tipo pasirenkamas). Specialūs šone montuojami kabelių dėklai abu kabelius laiko nuo žemės ir yra išdėstyti taip, kad būtų lengva prijungti viena ranka. Dėklo konstrukcija nukreipia kabelius į išorę ir žemyn, neleidžiant susipainioti tarp dviejų pistoletų ir išlaikyti saugius pėsčiųjų takus.

Paruošta energijos integracijai

Modbus RTU/TCP sąsajos leidžia integruoti su pastato valdymo sistemomis, saulės keitikliais ir baterijų saugykla. Įkroviklis gali reaguoti į išorinius apkrovos valdymo signalus, kad įkrovimas būtų suderintas su atsinaujinančios energijos gamyba arba išvengtų didžiausios paklausos langų. Tai daro jį aktyviu platesnės svetainės energijos strategijos dalyviu.

Dažnai užduodami klausimai

1 klausimas: ar abu pistoletai gali įkrauti visa galia vienu metu?

Bendra produkcija priklauso nuo turimų tiekimo pajėgumų. Įprastoje 22 kW vienam pistoleto konfigūracijoje su 32 A trifaziu maitinimu abu pistoletai gali tiekti 11 kW vienu metu. Jei prijungta tik viena transporto priemonė, ji gauna visą 22 kW galią. Mūsų komanda padės jums pritaikyti elektros tiekimą, kad jis atitiktų jūsų tikslinį pralaidumą.

2 klausimas: ar už kiekvieną ginklą galima atsiskaityti atskirai?

Taip. Kiekviena išvestis turi savo energijos skaitiklį ir OCPP įkrovimo taško tapatybę. Užpakalinėje programoje matomi du atskiri įkrovimo taškai viename fiziniame vienete, leidžiantys atskirai atsiskaityti kiekvienam vartotojui, stebėti seansą ir priskirti tarifus.

3 klausimas: ką daryti, jei vienas ginklas sugenda?

Gedimų aptikimas ir apsauga yra visiškai nepriklausomi kiekvienam ginklui. Vieno išėjimo gedimas nutraukia tik tą seansą; kitas kraunasi įprastai. Centrinis avarinis stabdiklis prireikus izoliuoja abu ginklus.

4 klausimas: kokie yra diegimo reikalavimai?

Pjedestalo varžtai pritvirtinami prie plokščios betoninės trinkelės arba asfaltuoto paviršiaus. Iki pagrindo plokštės įvesties taško turi būti tiekiamas tinkamas trifazis arba vienfazis maitinimas. Nereikia jokios sienos ar papildomos tvirtinimo konstrukcijos. Pateikiame išsamius civilinės ir elektros instaliacijos vadovus.

5 klausimas: ar šį įkroviklį galima naudoti lauke?

Taip. The IP55 and IK10 rated galvanised steel enclosure is designed for permanent outdoor installation in temperatures from -30°C to +55°C. It withstands rain, dust, UV exposure, and coastal air.

6 klausimas: kokias pagrindines ir mokėjimo platformas ji palaiko?

Įkroviklis yra suderinamas su OCPP 1.6J ir 2.0.1 ir buvo išbandytas su visomis pagrindinėmis įkrovimo tinklo valdymo platformomis. Jei turite tinkintą užpakalinę programą, mūsų palaikymo komanda gali padėti su integracija paleidimo metu.

7 klausimas: kuo techninė priežiūra skiriasi nuo dviejų atskirų vieno pistoleto įkroviklių?

Įprastinė priežiūra sumažinama perpus – reikia patikrinti vieną pjedestalą, išvalyti vieną filtrų rinkinį ir prieiti prie vienos pagrindinės plokštės. Priekinės durys suteikia visišką prieigą prie visų aptarnaujamų dalių. Pagrindiniai komponentai yra moduliniai ir keičiami nenuimant įrenginio nuo pagrindo.

Klientų dėmesio centre

Įmonių verslo parkas – darbuotojų elektromobilių įkrovimo diegimas

Fonas

Didelis verslo parkas, kuriame įsikūrusios kelios technologijų ir finansinių paslaugų įmonės, planavo įkrauti elektromobilius savo darbuotojų stovėjimo aikštelėse po atviru dangumi. Darbuotojų paklausa sparčiai augo, o nekilnojamojo turto valdymo komanda norėjo pasiūlyti apmokestinimą kaip naudą darbuotojams, tuo pačiu išlaikant valdomas įrengimo išlaidas ir išsaugant sutvarkytą automobilių stovėjimo aikštelę.

Iššūkis

Automobilių stovėjimo aikštelės buvo išdėstytos ilgomis suporuotų įlankų eilėmis, o kiekvieną dvigubą eilę skiria kraštovaizdžio salos. Pradiniuose pasiūlymuose buvo svarstomas prie sienos montuojamas įkroviklis, tačiau nebuvo tinkamų sienų, kurias būtų galima pasiekti EV pažymėtose vietose. Buvo svarstomi vieno pistoleto ant grindų statomi įkrovikliai, tačiau kiekvienam skyriui būtų reikėję po vieną pjedestalą – tai reiškia, kad kiekvienoje dviejose gretimose vietose būtų du stovai, du pamatai ir dvi kabelių tranšėjos. Projekto mastu tai žymiai padidintų medžiagų, darbo sąnaudas ir vizualinę netvarką.

Elektros infrastruktūra taip pat turėjo apribojimų. Kiekvienas tiekimo stulpas aptarnavo maždaug 20 įlankų zoną. Įdiegus daug įkroviklių vienoje zonoje, reikia atidžiai valdyti apkrovą, kad būtų išvengta esamų grandinių perkrovos.

Kodėl dviejų ginklų stovintys kintamosios srovės įkrovikliai?

Paleidiklis buvo suporuotas įlankos išdėstymas. Dviejų pistoletų pjedestalas galėtų būti įrengtas bendroje saloje tarp dviejų gretimų įlankų, tiekiančių tiek iš vieno pamato, tiek iš vieno elektros tiekimo. Tai reiškė:

Vienas pjedestalas vietoj dviejų vienai įlankos porai – 50 % sutrumpėja techninė įranga, pamatai ir montavimo laikas.

Vienas maitinimo kabelis nutiestas dviejose skyriuose, efektyviau naudojant esamą tiektuvo pajėgumą.

Švaresnė kraštovaizdžio išvaizda ir mažiau pranešimų.

Dinaminis apkrovos balansavimas užtikrino, kad net tada, kai kraunasi dvi transporto priemonės, bendra trauka neviršytų grandinės pajėgumų.

Darbuotojai autentifikavosi naudodami savo įmonės prieigos korteles, o kiekvienas ginklas buvo nustatytas kaip nepriklausomas atsiskaitymo punktas OCPP sistemoje. Įmonės galėtų subsidijuoti savo darbuotojų apmokestinimą, o lankytojų skyriai galėtų dirbti mokamai – visa tai būtų valdoma iš vienos platformos.

Diegimas

Keturiasdešimt mūsų 22 kW dviejų patrankų stovinčių kintamosios srovės įkroviklių (2 tipo) buvo sumontuoti pagrindinėje darbuotojų stovėjimo zonoje, aptarnaujančių 80 tam skirtų EV skyrių. Kiekvienas pjedestalas buvo pritvirtintas prie esamos kraštovaizdžio salos, maitinimas tiekiamas iš artimiausio tiekimo stulpo. Įrengimas buvo atliktas per keturis savaitgalius, kad nebūtų trikdoma automobilių stovėjimo aikštelė darbo dienomis. OCPP backend integruota su kiekvienos nuomininkės įmonės prieigos kontrolės sistema, todėl darbuotojai tiesiog bakstelėjo savo turimus RFID ženklelius.

Rezultatai

● Elektroninių transporto priemonių įkrovimo pajėgumas buvo pristatytas į 80 skyrių, naudojant tik 40 įkroviklių, o įranga ir įrengimo išlaidos buvo sumažintos maždaug 45 %, palyginti su alternatyviais vieno pistoletais.

●  Darbuotojų atsiliepimai buvo labai teigiami, o apmokestinimas buvo nurodytas kaip aukščiausio lygio patogumas darbo vietoje.

● Nuosavybės valdymas nepranešė apie elektros pajėgumo problemų dėl dinaminio apkrovos balansavimo, kuris neviršijo didžiausios grandinės paklausos.

●  Švari, neperkrauta instaliacija išlaikė kraštovaizdžio parkavimo estetiką, atitinkančią parko architektūrines gaires.

● Sėkmingai išleidus šį verslą, verslo parkas pridėjo dviejų pistoletų įkroviklius dviejose kitose stovėjimo zonose, kuriose naudojama ta pati specifikacija.
