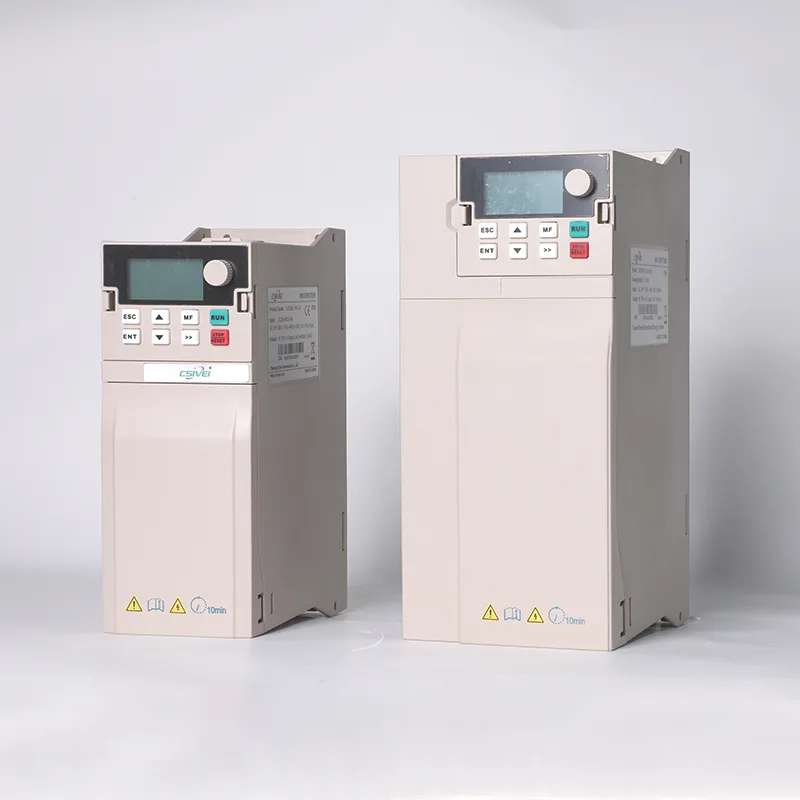

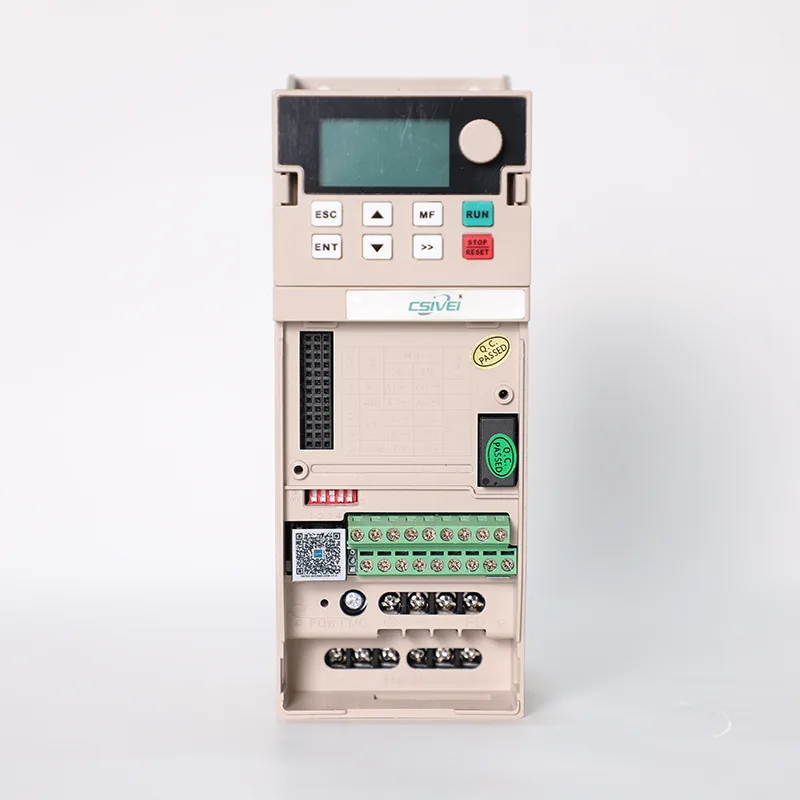

7.5kw 380V saulės vandens siurblio keitiklis

CSIVEI 7.5kw 380V saulės vandens siurblio inverteris yra tvirtas sprendimas didelio masto saulės vandens pakėlimui. Jis palaiko kelis siurblio valdymo režimus: pastovų greitį, pastovų slėgį ir pastovų srautą. Pavaroje integruotas MPPT ir įmontuotas PLC automatiniam siurblių sekai, kai naudojami keli siurbliai. Pažangus vektorinis valdymas užtikrina stabilų veikimą net esant dideliems kabelių atstumams. Apsauga apima priešpriešinį drėkinimą, vamzdžių plyšimo aptikimą ir automatinį paleidimą iš naujo po tinklo gedimo (jei hibridas). Ryšys per Modbus, Profibus arba Ethernet/IP leidžia integruotis į išmaniąsias ūkininkavimo sistemas.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

Ši saulės siurblio pavara, idealiai tinkanti humanitariniam vandens tiekimui avarinėje situacijoje ir neprijungus prie tinklo, greitai panaudojama pagalbai nelaimės atveju, pabėgėlių stovyklose ar laikinose gyvenvietėse. Jis gali paleisti panardinamuosius arba išcentrinius siurblius iš nešiojamų saulės kolektorių, tiekdamas geriamąjį vandenį, sanitariją ir gaisrų gesinimo atsargas. Pavaroje yra automatinis kasdienis paleidimo/sustabdymo planavimas, žemo vandens lygio išjungimas ir LCD ekranas, kad netechniniai darbuotojai galėtų lengvai pašalinti triktis. Tvirta konstrukcija ir pasirenkamas IP54 korpusas leidžia montuoti lauke be pastogės. Įprastos dislokacijos: žemės drebėjimo paveikti kaimai, perkeltųjų asmenų stovyklos, atokios medicinos klinikos ir priešgaisrinės apsaugos vandens rezervuarai. Naudojant saulės energiją, nereikia kuro vilkstinių, taupo laiką ir gyvybes.

Patvarumas lauke ir plačios temperatūros dizainas

Saulės siurblių įrenginius dažnai veikia atšiauri aplinka – intensyvūs UV spinduliai, dulkės, didelė drėgmė ir ekstremalios temperatūros. CSIVEI 7,5 kW 380 V saulės vandens siurblio keitiklis sukurtas taip, kad būtų patikimas lauke:

● IP54/IP65 korpuso parinktis – nepralaidus dulkėms ir apsaugotas nuo vandens čiurkšlių; tinka montuoti tiesiai ant siurblio stulpų arba stulpų be papildomos spintelės.

●  Konformaliai padengti PCB – atsparūs drėgmei, druskos purslams ir korozinėms dujoms (pvz., amoniakui ūkiuose, vandenilio sulfidui nuotekose).

● Plati darbinė temperatūra – -20°C iki +55°C be nuvertėjimo; pasirenkamas aušinimo ventiliatorius arba skystas aušinimas dykumos klimatui (iki 60°C).

● Integruota nuolatinės srovės ir kintamosios srovės apsauga nuo viršįtampių – atlaiko žaibo sukeltus spyglius, įprastus atviruose saulės laukuose.

● UV atspari klaviatūra ir korpusas – apsaugo nuo įtrūkimų ir pageltimo po daugelio metų saulės poveikio.

Ši tvirta konstrukcija užtikrina, kad pavara nereikalauja priežiūros daugiau nei 10 metų, net ir sudėtingiausiose ne tinklo vietose – nuo ​​smėlio dykumų iki atogrąžų pakrančių.

DUK

1 klausimas: kokio dydžio laido man reikia tarp saulės kolektorių ir įrenginio?

A: Kabelio dydis priklauso nuo nuolatinės srovės ir atstumo. 7,5 kW pavarai paprastai trumpiems atstumams naudojamas 4–10 mm² varinis kabelis. Naudokite mūsų kabelio dydžio nustatymo įrankį arba pasikonsultuokite su techniku. Visada naudokite UV spinduliams atsparius dvigubos izoliacijos laidus.

2 klausimas: siurblys su pertrūkiais sustoja debesuotomis dienomis. Ar tai normalu?

A: Taip. Kai saulės spindulių apšvita nukrenta žemiau paleidimo slenksčio, pavara sustabdo siurblį, kad būtų išvengta perkaitimo mažu greičiu. Kai grįžta pakankamai saulės energijos, pavara automatiškai paleidžiama iš naujo. Galite reguliuoti paleidimo ir sustabdymo galios slenksčius, kad sumažintumėte dažną važiavimą dviračiu.

3 klausimas: Paleidžiant siurblį, pavara įsijungia „Over Current“. Ką daryti?

A: Padidinkite pagreičio laiką (parametras P.10), kad sumažintumėte paleidimo srovę. Taip pat patikrinkite, ar neužstrigo siurblio velenas arba neužsikimšo sparnuotė. Jei variklis senas, izoliacijos varža gali būti maža – išmatuokite meggeriu.

4 klausimas: kaip diskas veikia dalinio atspalvio sąlygomis?

A: MPPT algoritmas apima „visuotinio nuskaitymo“ režimą (parametras P.91 = 1), kuris periodiškai nubraukia visą I-V kreivę, kad surastų tikrąjį didžiausią galios tašką, išvengiant vietinių smailių, kuriuos sukelia šešėliai. Tai gali atgauti 10–30 % prarastos galios, palyginti su standartiniu MPPT.

5 klausimas: kaip nustatyti SMS įspėjimus apie siurblio gedimus?

A: Prijunkite GSM modemą (pvz., CSIVEI GSM-01) prie disko RS485 prievado. Sukonfigūruokite parametrų grupę P.15, kad nustatytumėte telefonų numerius ir gedimų tipus (sausa eiga, viršsrovė ir kt.). Įvykus gedimui, įrenginys siunčia SMS žinutę iki 5 numerių.

Kliento atvejis: kasyklų dulkių slopinimo sistema

Karjere, esančiame regione, kuriame trūksta vandens, reikėjo nuolatinio dulkių kontrolės, tačiau tinklo maitinimas buvo nepatikimas. CSIVEI saulės energijos siurblys VFD su CSIVEI 7,5 kW 380 V saulės vandens siurblio keitiklio matrica varo aukšto slėgio siurblį, tiekiantį aprasojimo patrankas.

Rezultatai:

Dulkių lygis sumažintas iki žemiau norminių ribų.

Dyzelinio generatoriaus atsarginės kopijos prireikė tik 2% laiko.

Energijos sąnaudos sumažintos 85 %, palyginti su varomu tinklu / dyzelinu.

Nuotolinis stebėjimas per Modbus leidžia gamyklos vadovui patikrinti vandens srautą iš biuro.

Sistema atsipirko per 18 mėnesių ir buvo pritaikyta dar dviejose įmonės vietose.
