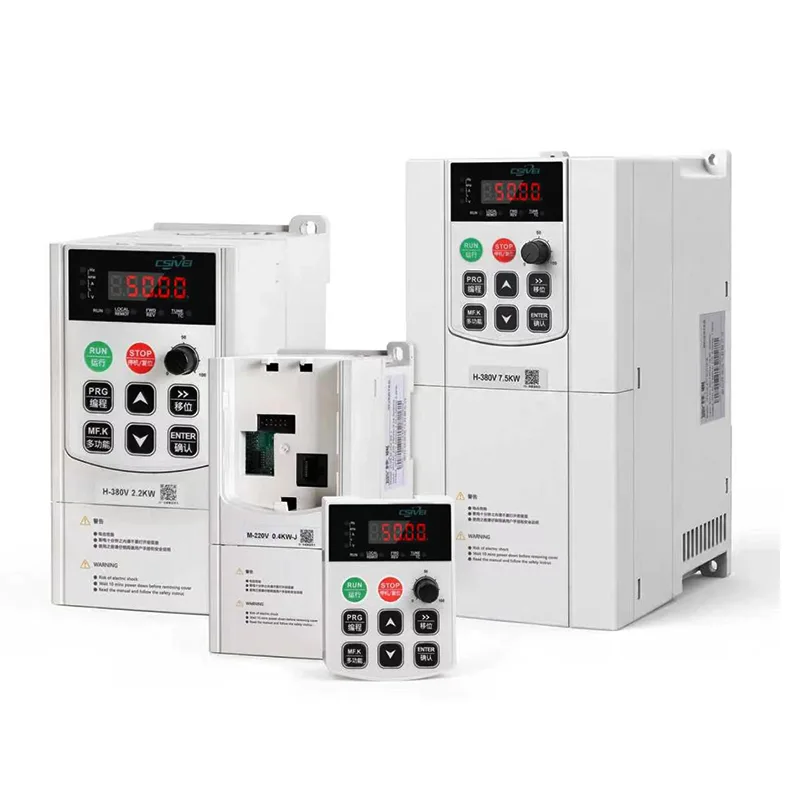

4kw vandens siurblio keitiklis saulės VFD

CSIVEI 4kw vandens siurblio keitiklis Solar VFD yra didelio našumo sprendimas dideliems saulės vandens siurbimo projektams. Sukurtas giluminiams povandeniniams siurbliams ir slėginėms stotims, užtikrina didelį paleidimo sukimo momentą su vektoriniu valdymu be jutiklių. Pavara automatiškai reguliuoja išėjimo dažnį pagal saulės baterijos įtampą, užtikrindama maksimalų vandens srautą visą dieną. Integruotas PID nuolatiniam slėgiui, apsaugai nuo sausos eigos ir gedimų žurnalo saugojimui. IP20 korpusas su pasirenkamu IP40 filtru tinka valdymo patalpoms. Palaiko nuotolinį stebėjimą per GPRS/4G modulius. CSIVEI teikia patikimą, neprijungtą prie tinklo siurbimą bendruomenės vandens tiekimui ir didelio masto žemės ūkiui.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

Ekologinio atkūrimo projektams šis 4kw vandens siurblio inverterinis saulės VFD yra tvarus vandens šaltinis apželdinimui mišku, pievų atkūrimu ir dykumos žaliosiomis juostomis. Jis pakelia požeminį vandenį arba surenka paviršinį vandenį, kad drėkintų medžių sodinukus, krūmus ir vietinę augaliją sausringuose regionuose. Sistema gali būti visiškai automatizuota su laikmačiu arba dirvožemio drėgmės jutikliais, tiekiant vandenį tik tada, kai reikia. Jo platus įvesties įtampos diapazonas tinka įvairių konfigūracijų saulės kolektoriams, todėl jį lengva keisti. Naudojama antidykumėjimo juostose, pakelės medžių sodinimui, kasyklų melioracijai ir šlapžemių atkūrimui, pavara užtikrina ilgą veikimo laiką be degalų logistikos net atokiausiose vietose.

Vektoriaus valdymo ir siurblio specifiniai algoritmai

CSIVEI gamyklos kokybiškame 4 kW vandens siurblio inverteryje Solar VFD naudojamas vektorinis valdymas be jutiklių, optimizuotas išcentrinėms ir panardinamųjų siurblių apkrovoms. Tai suteikia:

●  Didelis paleidimo sukimo momentas – iki 150 % esant 0,5 Hz, būtinas giliųjų šulinių siurbliams su ilgais velenais.

● Stabilus veikimas mažu greičiu – apsaugo nuo strigimo, kai saulės energijos yra nedaug.

● Automatinis siurblio kreivės pritaikymas – pavara išmoksta siurblio srauto charakteristikas, kad išlaikytų optimalų efektyvumą.

●  Pastoviojo slėgio / pastovaus srauto režimai – įtaisytasis PID priima grįžtamąjį ryšį iš slėgio arba srauto jutiklių, išlaikydamas kontrolinę vertę nepaisant saulės svyravimų.

●  Minkštas paleidimas ir minkštas sustabdymas – pašalina vandens plaktuką, vamzdžio įtempimą ir variklio viršįtampio srovę.

Šie algoritmai užtikrina, kad siurblys veiktų sklandžiai visą saulės dieną, nuo ankstyvo ryto iki vėlyvo popietės, be dažno užblokavimo ar mechaninio smūgio.

FQA

1 klausimas: pavara rodo „Dry-Run“ gedimą, bet šulinyje yra vandens. kas negerai?

A: Sausos eigos jutiklis (srauto jungiklis, elektrodas arba slėgio jutiklis) gali būti neteisingai sumontuotas arba sukalibruotas. Patikrinkite jutiklio laidus ir nustatykite ilgesnę aptikimo delsą (parametras P.61), kad išvengtumėte klaidingų suveikimų paleidžiant siurblį. Taip pat patikrinkite, ar siurblys tikrai panardintas – vandens lygis galėjo nukristi žemiau įsiurbimo angos.

2 klausimas: ar diske yra energijos taupymo režimas, išskyrus MPPT?

A: Taip. „Automatinio energijos optimizavimo“ (AEO) funkcija sumažina variklio įtampą, kai siurblio apkrova nedidelė (pvz., mažas srauto poreikis), sumažindama energijos suvartojimą 10–20 %, nedarant įtakos galiai. Įjungti parametrą P.52 = 1.

3 klausimas: kokius duomenis galiu prisijungti iš disko?

A: Pavara registruoja dienos energijos išeigą (kWh), vandens kiekį (m³), siurblio veikimo laiką (valandomis), gedimų įvykius ir bendras sumas. Duomenys saugomi vidinėje atmintyje (paskutines 30 dienų) ir gali būti eksportuojami per Modbus arba SD kortelę (pasirinktinai).

4 klausimas: ar man reikia atskiro siurblio valdiklio arba minkštojo paleidimo?

A: Ne. CSIVEI saulės VFD integruotos visos valdymo funkcijos: MPPT, kintamo dažnio pavara, siurblio apsauga (sausa eiga, perkrova, vamzdžio plyšimas) ir pasirenkamas PID pastoviam slėgiui. Jis pakeičia tiek siurblio valdiklius, tiek minkštuosius paleidiklius.

5 klausimas: kokie įžeminimo reikalavimai keliami šiam įrenginiui?

A: Tinkamas įžeminimas yra labai svarbus. Variniu laidininku prijunkite pavaros PE gnybtą prie tam skirto įžeminimo. Taip pat įžeminkite saulės kolektorių rėmus ir siurblio variklį. Įžeminimas gali sukelti elektros smūgį arba pavaros gedimą.

Montavimo atsargumo priemonės

Reikalingas montavimas viduje– Standartinis IP20 korpusas skirtas valdymo kambariams arba oro sąlygoms atsparioms spintoms. Jei norite naudoti lauke, užsisakykite papildomą IP54 gaubtą arba įdėkite į apsauginį korpusą.

Tinkama ventiliacija– Palaikykite mažiausiai 100 mm tarpą virš ir žemiau pavaros, kad būtų užtikrintas tinkamas šilumos išsklaidymas. Aplinkos temperatūra neturi viršyti 40°C.

Teisingas kabelio dydis– Kad išvengtumėte perkaitimo, naudokite laidus, kurių vardinė srovė ne mažesnė kaip 125 %. Nuolatinės srovės įvesties kabelius laikykite kuo trumpesnius, kad sumažintumėte įtampos kritimą ir energijos nuostolius.

Tinkamas įžeminimas– Prijunkite PE gnybtą prie tam skirto įžeminimo. Taip pat įžeminti saulės kolektorių rėmai ir siurblio variklis. Netinkamas įžeminimas gali sukelti elektros smūgį, pavaros gedimą arba žaibo sugadinimą.
