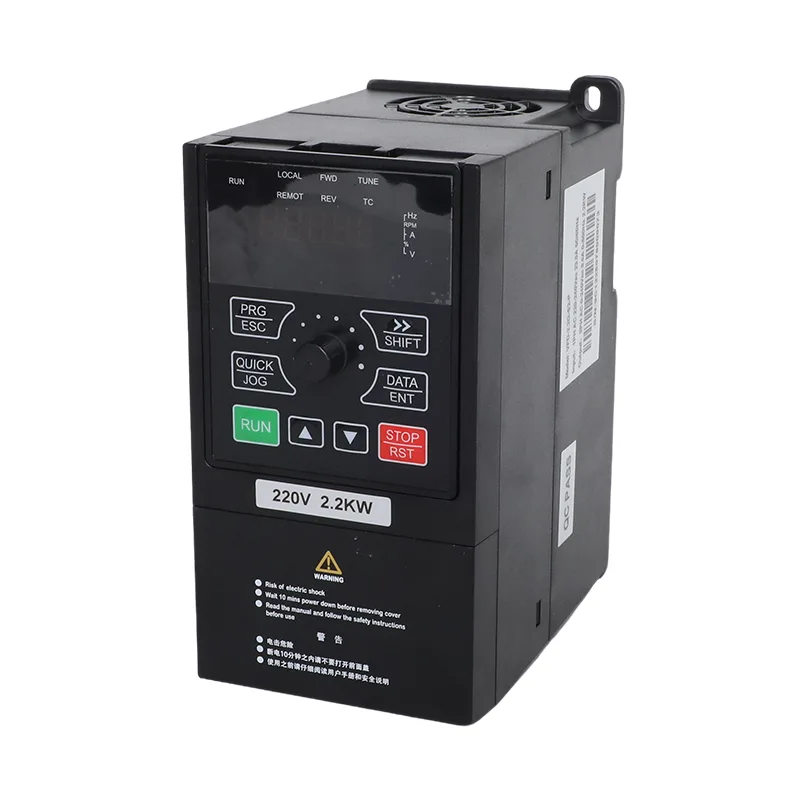

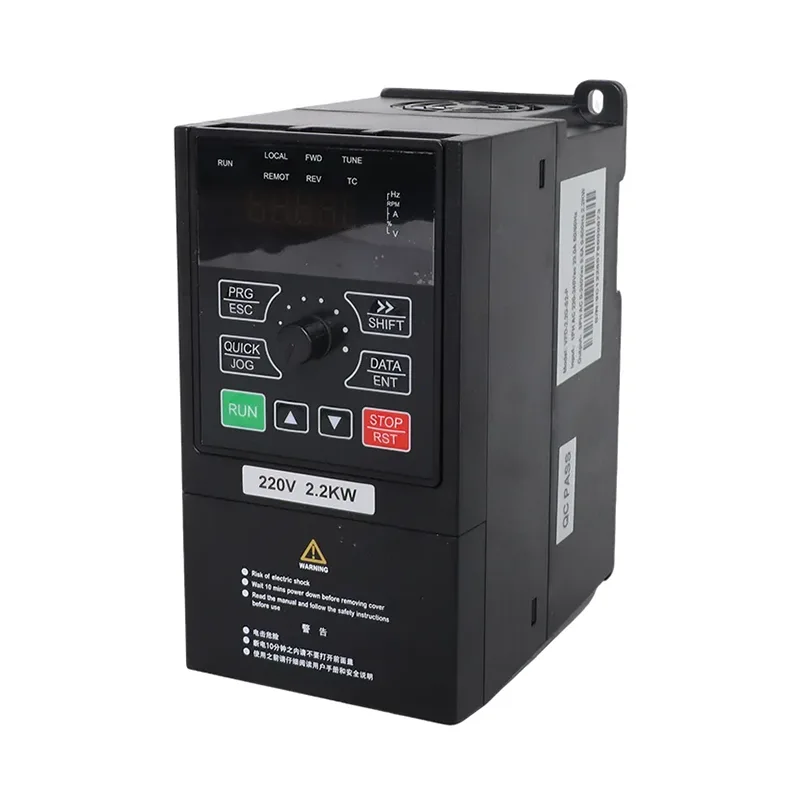

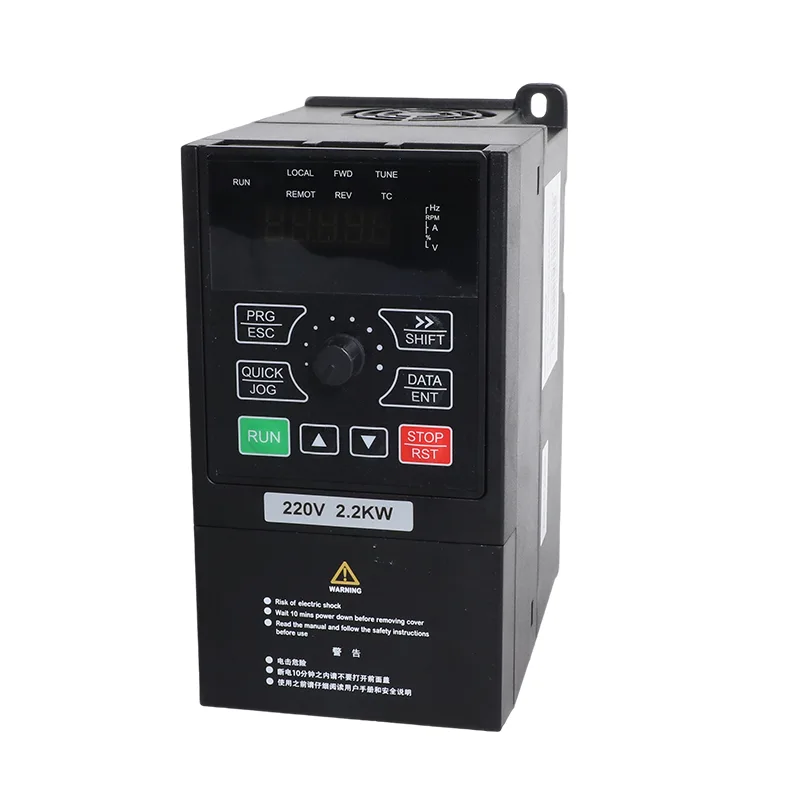

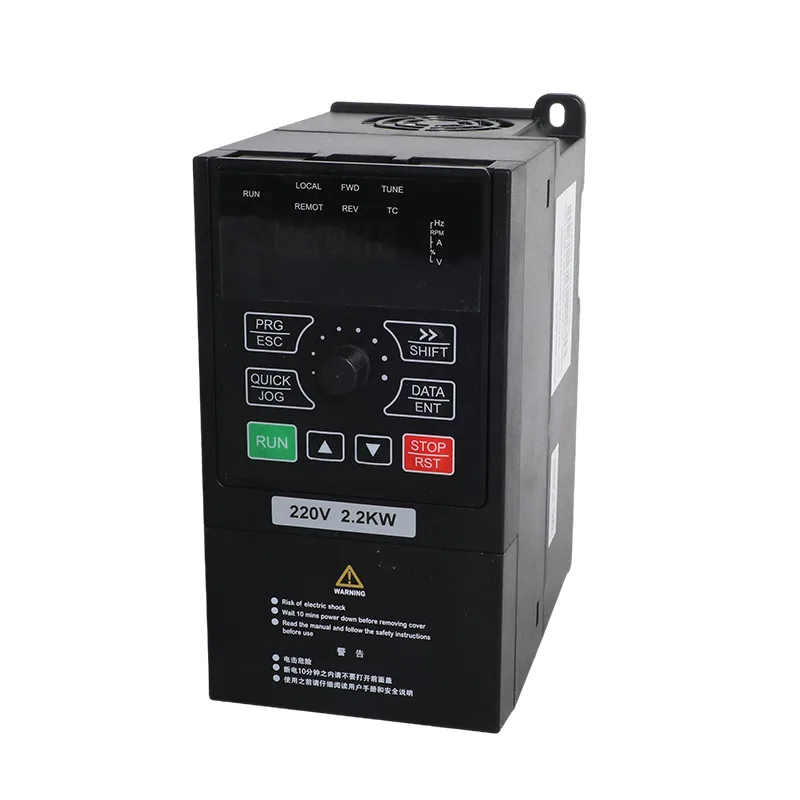

CSIVEI iMaster VFD-PC10 seriją sudaro VFD-PC10-7.5G-T4 ir VFD-PC10-11G-T4-MK modeliai, skirti trifaziams 380 V įtampai. Nurodytos išėjimo srovės yra 17 A 7,5 kW modeliui ir 25 A 11 kW modeliui. Abu nominalai naudojami saulės energija varomose siurbimo sistemose ir suderinamuose pramoniniuose varikliuose, atsižvelgiant į pasirinktos pavaros elektrines specifikacijas.
Saulės siurblio režimu 7,5 kW/11 kW 3 fazių 380 V saulės energijos siurblys ir bendros paskirties keitiklis VFD naudoja nuolatinę srovę iš fotovoltinės matricos ir taiko didžiausios galios taško stebėjimą (MPPT), kad valdytų variklį pagal turimą saulės energijos įvestį. Bendrosios paskirties režimu jis suteikia kintamo dažnio variklio valdymą suderinamiems siurbliams ir kitai įrangai. Darbo režimas parenkamas parametru P8-00, atsižvelgiant į reikalingą taikymą ir pateiktą konfigūraciją.
Palyginti su pagrindiniu variklio greičio reguliatoriumi, išvardytos PC10 funkcijos taip pat apima vandens lygio stebėjimą, per mažos apkrovos aptikimą ir zondo gedimo pranešimus. Šios funkcijos yra svarbios siurbimo sistemoms, kuriose per pavarą reikia stebėti vandens šaltinį, rezervuarą ir siurblio veikimą.
| Prekė | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Taikomas variklis | 7,5 kW / 10 AG | 11 kW / 15 AG |
| Nominali talpa | 15 kVA | 30 kVA |
| Įvesties srovė | 18,9 A | 27,8 A |
| Išėjimo srovė | 17 A | 25 A |
| AC įėjimo įtampa | AC 3 PH 380 V (-15 %) iki 440 V (+10 %) | |
| Maks. DC įėjimo įtampa | 900 VDC | |
| Rekomenduojamas Voc diapazonas | Nuo 550 iki 750 VDC | |
| Rekomenduojamas MPPT diapazonas | Nuo 450 iki 600 VDC | |
| Pradinės įtampos diapazonas | Nuo 300 iki 900 VDC, reguliuojamas parametras | |
| Triukšmo lygis | 65 dBA maks. |
Pasirinkite modelį palygindami variklio vardinę srovę su keitiklio išėjimo srove, o ne pasikliaukite vien variklio galia. Prieš montuodami patvirtinkite tikslią modelio priesagą, įvesties įtampos reikalavimus ir taikomus vardinės lentelės duomenis.
Toliau pateiktose etaloninėse konfigūracijose rodomi modulių kiekiai, nurodyti dviem pavarų kategorijoms. Jie yra PV sistemos projektavimo pradžios taškas; galutinis išdėstymas turi būti patikrintas atsižvelgiant į pasirinkto modulio elektrinius duomenis, minimalią aikštelės temperatūrą ir siurbimo reikalavimus.
| Modelis | 37±1 V moduliai, 250 W±5 Wp | 45±1 V moduliai, 300 W±5 Wp | ||
| Moduliai vienoje eilutėje | Stygos | Moduliai vienoje eilutėje | Stygos | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Prekė | Specifikacija |
| Vardinis dažnis | 50/60 Hz |
| Įvesties dažnių diapazonas | ±5 % (47,5–63 Hz) |
| Išėjimo įtampa | 0 į įėjimo įtampą |
| Išvesties dažnis | nuo 0,1 iki 500 Hz |
| Maksimalus dažnis | Nuo 0 iki 500 Hz (SVC ir V/F valdymas) |
| Nešlio dažnis | Nuo 0,8 kHz iki 8 kHz, automatiškai sureguliuotas įkelti (palaikoma iki 16 kHz) |
| Dažnio skiriamoji geba | Skaitmeninis nustatymas 0,01 Hz; analoginis nustatymas 0,025% maksimalaus dažnio |
| Valdymo režimas | Vektoriaus valdymas be jutiklių (SVC); V/F valdymas |
| Pradinis sukimo momentas | 0,5 Hz / 150 % (SVC) |
| Greičio diapazonas | 1:100 (SVC) |
| Greičio stabilumo tikslumas | ±0,5 % (SVC) |
| Perkrovos pajėgumas | 150 % vardinė srovė 60 s; 170 % 12 s; 190% už 1,5 s |
| Sukimo momento padidinimas | Automatinis sukimo momento padidinimas; rankinis padidinimas nuo 0,1% iki 30,0% |
| V/F kreivė | Tiesinė, kelių taškų ir kvadratinė kreivė (1,2 / 1,4 / 1,6 / 1,8 / 2,0 galia) |
| V/F atskyrimas | Visiškas atskyrimas, pusiau atskyrimas |
| Pagreitis / lėtėjimas | Tiesinė arba S kreivė, nuo 0,0 iki 6500,0 s |
| DC stabdymas | Pradinis dažnis 0,00 Hz iki maksimalaus dažnio; laikas nuo 0,0 iki 36,0 s; dabartinis nuo 0,0 % iki 100,0 % |
| JOG valdymas | JOG dažnis nuo 0,00 Hz iki maksimalaus dažnio (numatytasis 5 Hz); pagreitis / lėtėjimas nuo 0,0 iki 6500,0 s |
| Integruotas PID | Taip, slėgiui, srautui ar temperatūrai uždara grandinė be išorinio valdiklio |
| AVR | Išėjimo įtampa išlieka stabili, kai tinklo įtampa svyruoja |

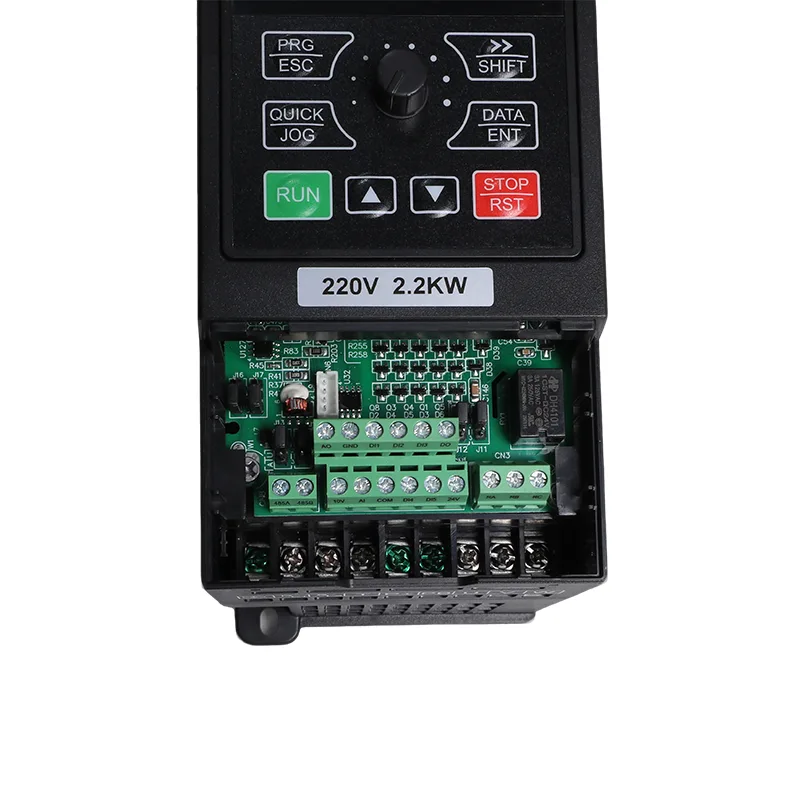

| Įvesties gnybtai | 5 skaitmeniniai įėjimai, DI5 palaiko greitą impulsą iki 50 kHz; 1 analoginis įėjimas 0-10 V arba 0-20 mA; 1 klaviatūros potenciometro įvestis |
| Išvesties gnybtai | 1 didelės spartos impulsų išvestis iki 50 kHz; 1 relės išėjimas; 1 analoginis išėjimas 0-20 mA arba 0-10 V |
| Bendravimas | RS485, Modbus RTU |
| Apsauga | Variklio trumpojo jungimo aptikimas įjungus maitinimą, išėjimo fazės praradimas, per didelė srovė, per didelė įtampa, per maža įtampa, per aukšta temperatūra, perkrova, per maža apkrova, silpna šviesa |
| Darbinė temperatūra | -10°C iki 50°C; sumažinti 1% per 1°C virš 40°C |
| Laikymo temperatūra | -20°C iki 60°C |
| Drėgmė | Žemesnė nei 95 % santykinė drėgmė, nėra kondensato |
| Aukštis virš jūros lygio | Žemiau 1000 m; sumažinti 1% 100 m nuo 1000 iki 3000 m |
| Vibracija | Mažiau 5,9 m/s² (0,6 g) |
| Aptvaras | IP20, montavimas prie sienos arba spintelė, vertikalus montavimas |
| Paskirstymo sistema | TN, TT |
| EMC / sauga | IEC 61800-3 (C3); IEC 61800-5-1 |
PC10 serijos informacijoje aprašoma automatinė įrenginių, sukonfigūruotų saulės ir tinklo energijai, veikimo seka. Dokumentuotoje konfigūracijoje parametras P8-15 pasirenka maitinimo režimo veikimą. Kai P8-15 nustatytas į 0, pavara naudoja saulės energiją, kai yra, ir naudoja tinklą pagal sukonfigūruotą silpno apšvietimo ir perjungimo logiką.
Pateiktoje informacijoje apie parametrus P8-16 nurodytas kaip tinklo veikimo intervalas, pagal numatytuosius nustatymus 60 minučių, o P8-17 kaip delsa, susijusi su grįžimu į saulės energiją, pagal numatytuosius nustatymus 4 sekundės. Prieš pradėdami eksploatuoti, patvirtinkite palaikomą seką ir numatytuosius parametrų nustatymus pagal konkretaus modelio ir programinės įrangos versijos vadovą.
Sistemoje, naudojančioje atsarginį kintamosios srovės šaltinį, laidai ir perjungimo išdėstymas turi atitikti taikomą grandinės schemą. Patvirtinkite, ar reikalinga išorinė perjungimo įranga; nemanykite, kad keitiklis vienas atlieka visas šaltinio perjungimo funkcijas.
Bendroms vandens tiekimo, drėkinimo ir akvakultūros sistemoms siurblio veikimas gali priklausyti nuo vandens lygio rezervuare ir nuo vandens prieinamumo šaltinyje. Išvardyti PC10 parametrai teikia funkcijas, susijusias su vandens lygio aptikimu, per mažos apkrovos stebėjimu ir zondo gedimų diagnostika.
Pateikta parametro informacija identifikuoja P8-18 AI vandens lygio aptikimui, P8-19 viso lygio slenksčiui ir P8-20 miego delsai. Sukonfigūruotas lygio signalas ir slenkstis nustato, kaip pavara reaguoja į stebimą bako būklę. Jutiklio tipas, laidai ir tikroji valdymo seka turi atitikti taikomą laidų schemą ir parametrų instrukcijas.
Apsaugos nuo šaltinio informacijoje naudojamas P8-24 per mažos apkrovos aptikimo lygiui, P8-25 aptikimo laikui ir P8-26 atstatymo nustatymui. Šie parametrai yra svarbūs, kai variklio apkrovos sumažinimas naudojamas siekiant nustatyti galimą vandens trūkumą arba susijusią siurblio būklę.
Pateiktas šaltinis identifikuoja P8-22 kaip zondo pažeidimo stebėjimo slenkstį ir E43 kaip atitinkamą zondo gedimo indikaciją. Konfigūruodami arba šalindami sistemą, patvirtinkite aliarmo apibrėžimą ir aptikimo sąlygas atitinkamo modelio vadove.
Vandens lygio ir perkrovos funkcijos priklauso nuo teisingo jutiklio pasirinkimo, įrengimo ir parametrų nustatymų. Jie turi būti pradėti eksploatuoti ir išbandyti gaminio dokumentacijoje nurodytomis sąlygomis.
Pateiktoje PC10 serijos informacijoje teigiama, kad skydelio komandos ir ryšio komandos gali būti išsaugotos per visą maitinimo ciklą. Faktinis paleidimo iš naujo elgesys turėtų būti patikrintas pagal sukonfigūruotą komandų šaltinį, pakartotinio paleidimo parametrus ir programos saugos reikalavimus.
RS485 Modbus RTU nurodyta kaip ryšio sąsaja. Šaltinis identifikuoja stebėjimo parametrą U0-49 kaip maitinimo režimo būseną, o 0 rodo tinklo veikimą, o 1 – saulės energiją. Šią informaciją gali naudoti suderinama stebėjimo sistema, patvirtinusi registro apibrėžimą ir galimas būsenos reikšmes taikomuose ryšio dokumentuose.
Nuotolinis stebėjimas yra naudingas, kai pavara veikia vandens rezervuare, drėkinimo stotyje ar kitoje vietoje, kur valdiklis nėra nuolat prižiūrimas. Ryšio sąranka turi būti išbandyta siekiant patvirtinti, kad rodoma būsena atitinka tikrąją veikimo būseną.
Bendrosios paskirties režimu keitiklis užtikrina kintamo dažnio variklio valdymą suderinamai įrangai. Išvardyti valdymo būdai yra vektorinis valdymas be jutiklių (SVC) ir V/F valdymas su papildomomis funkcijomis, įskaitant įmontuotą PID, reguliuojamą pagreitį ir lėtėjimą, JOG valdymą ir Modbus RTU ryšį.
Bendrosios paskirties konfigūraciją galima naudoti suderinamoms programoms, tokioms kaip kasyklų vandens nusausinimas, karjero dulkių slopinimas, pramoniniai cirkuliaciniai ir proceso siurbliai. Modelis turi būti suderintas su variklio vardine srove, apkrovos charakteristikomis, pagreičio reikalavimais ir veikimo režimu.
Parametras P8-00 pateiktoje informacijoje nurodytas kaip darbo režimo pasirinkimo parametras. Režimas turi būti sukonfigūruotas pagal faktinę programą ir pateikto modelio instrukcijas. Bet koks saulės energijos siurblio ir bendrosios paskirties keitimas turi būti atliekamas pagal nurodytą parametrų nustatymo ir paleidimo procedūrą.
Gręžinio arba upės vandens siurbimui į paskirstymo baką, pavaros veikimas saulės energija ir išvardytos lygio stebėjimo funkcijos gali būti laikomos sistemos projekto dalimi. Prieš pasirenkant pavarą, reikia nustatyti variklio nominalą, siurbimo aukštį, reikiamą vandens kiekį ir bako lygio valdymą.
Bendros drėkinimo sistemos gali naudoti centrinį siurblį, kad aprūpintų kelis laukus arba drėkinimo zonas. Pasirinkimas turi atspindėti reikiamą srautą, bendrą dinaminį aukštį, kasdienį darbo grafiką ir saulės ar tinklo energijos prieinamumą.
Vandens mainų ir cirkuliaciniai siurbliai akvakultūros vietose gali naudoti kintamo dažnio valdymą, kai variklio ir siurblio išdėstymas yra suderinami. Reikėtų atsižvelgti į reikiamą siurbimo grafiką ir vandens valdymo kontrolę kartu su elektros energijos tiekimu vietoje.
Bendrosios paskirties režimu pavara gali būti įvertinta dėl suderinamos kasyklų vandens šalinimo, duobės vandens valdymo ir dulkių slopinimo siurbimo įrangos. Patikrinkite variklio nominalą, apkrovos sąlygas, aplinkosaugos reikalavimus ir reikiamą valdymo metodą konkrečiam įrenginiui.
Bendrosios paskirties konfigūracija gali būti naudojama suderinamai proceso vandens cirkuliacijai, aušinimo bokšto apdailai ir kitoms pramoninėms siurbimo užduotims atlikti. Reikalingas srautas, darbinis slėgis ir variklio charakteristikos turėtų būti įvertintos kaip sistemos projekto dalis.
| Prekė | Specifikacija |
|---|---|
| Vardinis dažnis | 50/60 Hz |
| Įvesties dažnių diapazonas | ±5 % (47,5–63 Hz) |
| Išėjimo įtampa | 0 į įėjimo įtampą |
| Išvesties dažnis | nuo 0,1 iki 500 Hz |
| Maksimalus dažnis | Nuo 0 iki 500 Hz (SVC ir V/F valdymas) |
| Nešlio dažnis | nuo 0,8 kHz iki 8 kHz, automatiškai reguliuojamas apkrovai; palaikoma iki 16 kHz |
| Dažnio skiriamoji geba | Skaitmeninis nustatymas 0,01 Hz; analoginis nustatymas 0,025% maksimalaus dažnio |
| Valdymo režimas | Vektoriaus valdymas be jutiklių (SVC); V/F valdymas |
| Pradinis sukimo momentas | 0,5 Hz / 150 % (SVC) |
| Greičio diapazonas | 1:100 (SVC) |
| Greičio stabilumo tikslumas | ±0,5 % (SVC) |
| Perkrovos pajėgumas | 150 % vardinė srovė 60 s; 170 % 12 s; 190% už 1,5 s |
| Sukimo momento padidinimas | Automatinis sukimo momento padidinimas; rankinis padidinimas nuo 0,1% iki 30,0% |
| V/F kreivė | Tiesinė, kelių taškų ir kvadratinė kreivė (1,2 / 1,4 / 1,6 / 1,8 / 2,0 galia) |
| V/F atskyrimas | Visiškas atskyrimas, pusiau atskyrimas |
| Pagreitis / lėtėjimas | Tiesinė arba S kreivė, nuo 0,0 iki 6500,0 s |
| DC stabdymas | Pradinis dažnis 0,00 Hz iki maksimalaus dažnio; laikas nuo 0,0 iki 36,0 s; dabartinis nuo 0,0 % iki 100,0 % |
| JOG valdymas | JOG dažnis nuo 0,00 Hz iki maksimalaus dažnio (numatytasis 5 Hz); pagreitis / lėtėjimas nuo 0,0 iki 6500,0 s |
| Integruotas PID | Taip, slėgiui, srautui ar temperatūrai uždara grandinė be išorinio valdiklio |
| AVR | Išėjimo įtampa išlieka stabili, kai tinklo įtampa svyruoja |
| Įvesties gnybtai | 5 skaitmeniniai įėjimai, DI5 palaiko greitą impulsą iki 50 kHz; 1 analoginis įėjimas 0-10 V arba 0-20 mA; 1 klaviatūros potenciometro įvestis |
| Išvesties gnybtai | 1 didelės spartos impulsų išvestis iki 50 kHz; 1 relės išėjimas; 1 analoginis išėjimas 0-20 mA arba 0-10 V |
| Bendravimas | RS485, Modbus RTU |
| Apsauga | Variklio trumpojo jungimo aptikimas įjungus maitinimą, išėjimo fazės praradimas, per didelė srovė, per didelė įtampa, per maža įtampa, per aukšta temperatūra, perkrova, per maža apkrova, silpna šviesa |
| Darbinė temperatūra | -10°C iki 50°C; sumažinti 1% per 1°C virš 40°C |
| Laikymo temperatūra | -20°C iki 60°C |
| Drėgmė | Žemesnė nei 95 % santykinė drėgmė, nėra kondensato |
| Aukštis virš jūros lygio | Žemiau 1000 m; sumažinti 1% 100 m nuo 1000 iki 3000 m |
| Vibracija | Mažiau 5,9 m/s² (0,6 g) |
| Aptvaras | IP20, montavimas prie sienos arba spintelė, vertikalus montavimas |
| Paskirstymo sistema | TN, TT |
| EMC / sauga | IEC 61800-3 (C3); IEC 61800-5-1 |
Korpusas įvertintas IP20 ir neapsaugo nuo vandens patekimo. Pavarą reikia įrengti tinkamoje patalpoje arba apsauginiame gaubte, kuriame yra tinkama ventiliacija, laikantis temperatūros, drėgmės ir įrengimo reikalavimų.
Pateiktose etaloninėse konfigūracijose nurodytos trys eilutės iš 18 modulių, kurių vardinė galia yra 250 Wp, arba trys eilutės iš 15 modulių, kurių vardinė galia 300 Wp. Šie išdėstymai atitinka atitinkamai 54 modulius arba 45 modulius, o apskaičiuota vardinė matricos galia yra 13,5 kWp bet kuriuo atveju. Galutinė eilutės konstrukcija turi būti patikrinta pagal modulio duomenų lapą, minimalią svetainės temperatūrą ir keitiklio nuolatinės srovės įtampos ribas.
Pateiktoje specifikacijoje nurodytas didžiausias 65 dBA triukšmo lygis. Ar reikalingas papildomas akustinis apdorojimas, priklauso nuo įrengimo vietos, patalpos akustikos, eksploatacinės įrangos ir taikomų triukšmo reikalavimų. Atsižvelkite į įrengimo aplinką statydami pavarą užimtame pastate arba uždaroje įrangos patalpoje.
Bendrosios paskirties konfigūracija turi būti suderinta su bendra apkrova ir palaikomu valdymo metodu. Jei naudojate vektorinį valdymą, patvirtinkite tinkamą variklio išdėstymą vadove. Norint naudoti kelis variklius iš vienos pavaros, bendra srovė turi neviršyti pavaros nominalios vertės, o kiekvienas variklis turi tinkamą apsaugą nuo perkrovos. Vadovaukitės pasirinkto valdymo režimo gamintojo instrukcijomis.
Pateiktoje informacijoje stebėjimo parametras U0-49 nurodomas kaip maitinimo režimo indikatorius, o 0 reiškia tinklo veikimą, o 1 – saulės energiją. Parametras gali būti nuskaitomas per Modbus RTU, kur jis palaikomas. Prieš integruodami registrą į nuotolinio stebėjimo sistemą, patvirtinkite registro apibrėžimą ir ryšio nustatymus pagal taikomą vadovą.
Saugokite radiatorių ir aušinimo ventiliatorių nuo dulkių, patikrinkite gnybtus ir laidų jungtis pagal techninės priežiūros grafiką ir stebėkite aplinkos temperatūrą bei vėdinimą. Nurodytas darbinės temperatūros diapazonas yra nuo -10°C iki 50°C, o sumažinimas viršija 40°C. Pateiktuose aukščio nurodymuose taip pat nurodomas sumažinimas virš 1000 m. Vykdykite tikslias modelio instrukcijas dėl patikros intervalų ir priežiūros procedūrų.
Ne. Pateiktoje PC10 serijos informacijoje nurodomas saulės siurblio režimas ir bendrosios paskirties inverterio režimas. Saulės siurblio valdymas apima MPPT ir dokumentuotas su siurbimu susijusias apsaugos funkcijas, o bendrosios paskirties veikimas palaiko SVC arba V/F variklio valdymą, PID ir Modbus RTU. Parametras P8-00 identifikuojamas kaip režimo pasirinkimo parametras. Patvirtinkite leistiną nustatymą ir režimo keitimo procedūrą konkretaus modelio vadove.
