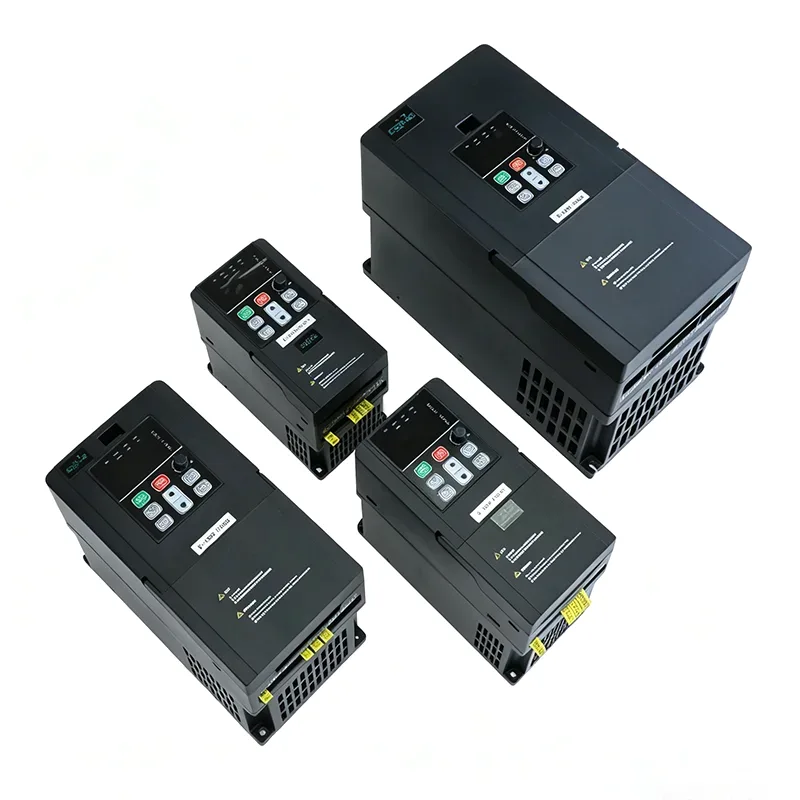

40 AG 30 kW 3 fazių 380 V VFD kintamosios srovės pavara

Su pažangiu vektoriniu valdymu su dideliu paleidimo momentu, įmontuotu EMI filtru, pertekline aušinimo sistema ir plačiomis ryšio galimybėmis, įskaitant Ethernet/IP ir Profinet. Tvirtas IP20/IP21 korpusas su sustiprintomis šynomis užtikrina stabilų veikimą reikliausioje pramoninėje aplinkoje.

CSIVEI 40HP 30kw 3 fazių 380V VFD kintamosios srovės pavara su išmaniuoju energijos valdymu ir visapusiškomis diagnostikos galimybėmis užtikrina galią ir tikslumą, reikalingą svarbiems pramoniniams procesams.

Pagrindiniai parametrai ir specifikacijos

Tipinės programos

CSIVEI 40HP 30kw 3 fazių 380V VFD kintamosios srovės pavara yra skirta didelės galios pramonei ir infrastruktūros reikmėms:

●  Aukšto slėgio siurbliai – gėlinimo įrenginiai, vamzdynų siurbliai, hidraulinės sistemos

●  Didieji kompresoriai – pramoninės oro stotys, dujų kompresoriai

●  Kasybos konvejeriai – ilgo nuotolio juostiniai konvejeriai, rūdos tvarkymo sistemos

●  Išcentriniai aušintuvai – didelės ŠVOK sistemos, centralizuotas vėsinimas

● Suvyniotuvai ir išvyniotojai – popieriaus fabrikai, tekstilės vyniojimas, vielos tempimas

Energiją taupantys algoritmai ir numatomos priežiūros funkcijos sumažina bendras nuosavybės išlaidas.

Energijos vartojimo efektyvumas ir išlaidų taupymas

CSIVEI VFD serija padeda pramoniniams objektams sumažinti energijos sąnaudas ir eksploatacines išlaidas, naudojant pažangias variklio valdymo ir energijos optimizavimo funkcijas.

Automatinis energijos optimizavimas (AEO)– Pavara nuolat stebi variklio apkrovą ir automatiškai reguliuoja įtampą bei srovę, kad atitiktų faktinį poreikį. Ši funkcija gali sumažinti energijos sąnaudas 20–50 % kintamo sukimo momento įrenginiuose, pvz., ventiliatoriuose ir siurbliuose.

Miego režimas– Kai sistemos poreikis nukrenta žemiau iš anksto nustatytos ribos, pavara automatiškai sustabdo variklį, kad pašalintų tuščiosios eigos energijos suvartojimą. Kai paklausa grįžta, diskas sklandžiai paleidžiamas iš naujo.

PID valdiklis– Integruotas PID valdymas leidžia tiksliai reguliuoti slėgį, srautą ar temperatūrą be išorinių valdiklių, užtikrinant, kad sistema veiktų optimaliais efektyvumo taškais.

Energijos stebėjimas– Variklio srovės, įtampos, galios ir energijos suvartojimo ekranas realiuoju laiku leidžia operatoriams sekti energijos suvartojimą ir nustatyti optimizavimo galimybes.

DUK

Kuo skiriasi V/F valdymas ir vektorinis valdymas?

V/F valdymas palaiko fiksuotą įtampos ir dažnio santykį. Puikiai tinka ventiliatoriams, siurbliams ir bendroms reikmėms, kur tikslus greičio reguliavimas nėra labai svarbus. Vektorinis valdymas atskiria srautą ir sukimo momentą, kad galėtumėte juos valdyti atskirai – tai suteikia didesnį paleidimo momentą (iki 150 % esant 0,5 Hz) ir didesnį greičio tikslumą. Be jutiklio vektoriui nereikia kodavimo; uždaro ciklo vektorius daro, ir jis padidina greičio tikslumą iki 0,1%. Dauguma CSIVEI diskų palaiko abu, todėl galite pasirinkti tai, kas tinka jūsų programai.

Ar man reikia išorinio stabdymo rezistoriaus?

Tai priklauso. Jei jums reikia greito lėtėjimo arba krovinio inercija yra didelė, pavyzdžiui, centrifugos, kranai, keltuvai ar vyniotuvai, tada taip, jums jo reikės. Pavarose, turinčiose vidinį stabdymo bloką, rezistorius valdo regeneracinę energiją, kad būtų išvengta viršįtampių gedimų ir sutrumpėtų stabdymo laikas. Ventiliatorių ir siurblių, kurių lėtėjimas yra lėtesnis, paprastai galite praleisti.

Kokie ryšio protokolai palaikomi?

Standartiškai visi CSIVEI diskai turi Modbus RTU per RS485. Galimi papildomi moduliai, skirti Profibus DP, Profinet, Ethernet/IP, CANopen ir DeviceNet. Tai leidžia integruoti su pagrindinėmis PLC ir SCADA sistemomis nuotoliniam stebėjimui, parametrų keitimui ir centralizuotam valdymui.

Kaip pirmą kartą nustatyti diską?

Turime greitosios paleidimo vedlį, kuris per kelias minutes paaiškins pagrindinius dalykus:

Įveskite variklio vardinės lentelės duomenis (galią, įtampą, srovę, dažnį, RPM), pasirinkite programos makrokomandą (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas), nustatykite pagreičio ir lėtėjimo laikus, pasirinkite dažnio šaltinį (klaviatūra, analoginė įvestis, ryšys) ir paleiskite automatinį derinimą, kad optimizuotumėte variklio valdymą. Vadove yra visa informacija, o klaviatūra yra nuimama, kad prireikus galėtumėte valdyti ją nuotoliniu būdu.

Kokios apsaugos įtaisytos diske?

CSIVEI diskai apima tvirtą apsaugos priemonių rinkinį: viršįtampa, žema įtampa, per didelė srovė, trumpasis jungimas, per didelė temperatūra (radiatorius), fazės praradimas įvestyje arba išėjime ir variklio perkrova (elektroninė šiluminė perkrova, I²t). Tai padeda užtikrinti, kad viskas veiktų patikimai ir pailgėtų įrangos eksploatavimo laikas.

Ar galiu paleisti kelis variklius iš vieno VFD?

Taip, iš vienos pavaros galite lygiagrečiai paleisti kelis variklius, jei: bendras srovės suvartojimas neviršys pavaros išėjimo nominalios vertės, kiekvienas variklis turi savo šiluminės perkrovos apsaugą ir naudojate V/F valdymą (vektoriaus valdymas nerekomenduojamas kelių variklių sąrankoms). Tai būdinga ventiliatorių masyvams, konvejerių sekcijoms arba siurblinėms, kuriose varikliai kartu dirba tuo pačiu greičiu.

Kaip šalinti įprastas klaidas?

Pavara rodo gedimų kodus klaviatūroje, kad būtų galima greitai diagnozuoti:

● OC (over-current) – patikrinkite, ar nėra trumpų jungčių, variklio apvijų problemų arba per trumpas greitėjimo laikas

● OV (viršįtampa) – patikrinkite stabdymo rezistorių (jei naudojamas) arba per trumpą stabdymo laiką

● UV (nepakankama įtampa) – patikrinkite įvesties maitinimą ir laidus

● OH (per aukšta temperatūra) – patikrinkite aušinimo ventiliatorių, aplinkos temperatūrą ir montavimo tarpą

● OL (perkrova) – patikrinkite variklio apkrovą, padidinkite greitėjimo laiką arba apsvarstykite galimybę padidinti pavaros dydį

Vadove yra visa gedimų kodų lentelė su išsamiais veiksmais. Jei kažkas vis tiek neveikia, gali padėti CSIVEI techninė pagalba.

Ar VFD suteikiama garantija ir techninė pagalba?

Taip. CSIVEI diskams suteikiama standartinė 18 mėnesių garantija nuo pagaminimo datos (arba 12 mėnesių nuo įdiegimo, atsižvelgiant į tai, kuri data vėlesnė). Galimos pratęstos garantijos parinktys kritinėms programoms. Pasaulinis techninis palaikymas pasiekiamas el. paštu, telefonu ir internetiniais ištekliais – pridedami vartotojo vadovai, taikomųjų programų vadovai ir konfigūravimo programinė įranga.
