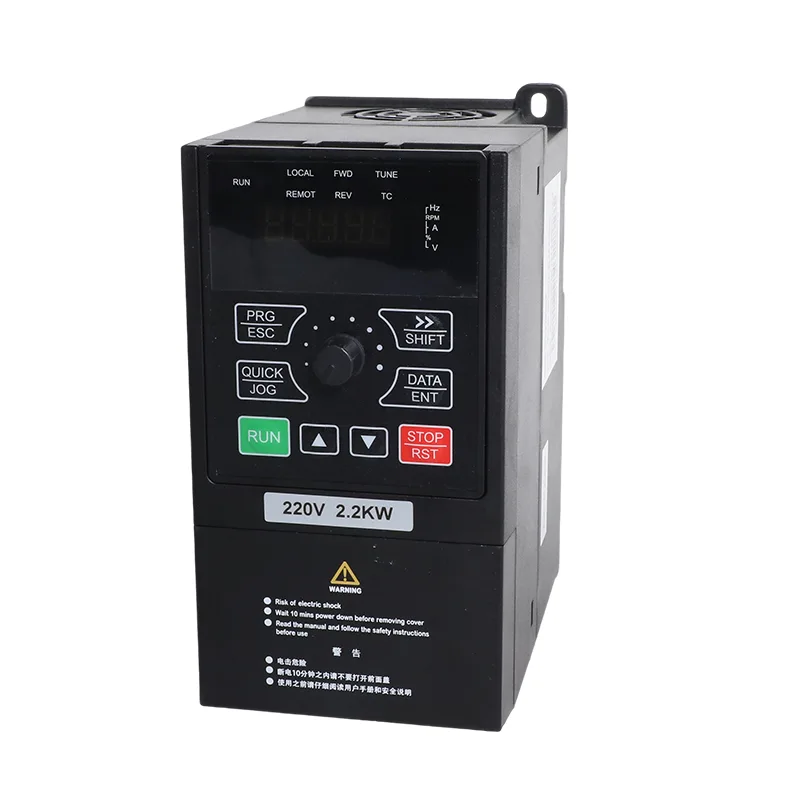

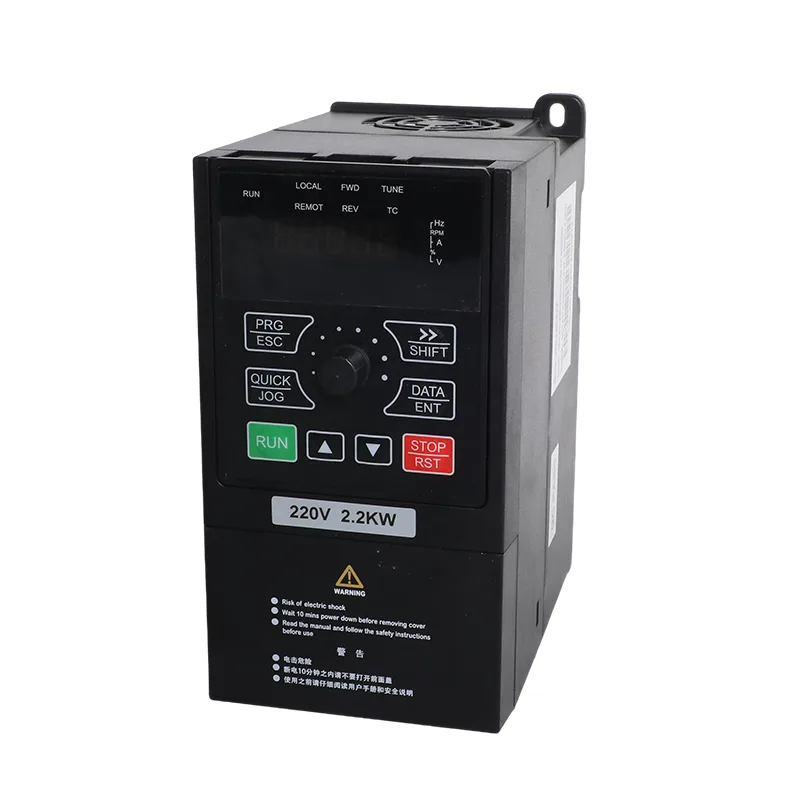

4,0 kW / 5,5 kW 3 fazių 380 V saulės siurblys ir bendrosios paskirties keitiklis VFD

CSIVEI gamina 4,0 kW / 5,5 kW 3 fazių 380 V saulės siurblį ir bendros paskirties keitiklį VFD, skirtą trifazių variklių sistemoms, kurioms reikalingas fotovoltinio siurblio valdymas arba įprastas kintamo dažnio veikimas. VFD-PC10-4.0G-T4 ir VFD-PC10-5.5G-T4 modeliai apima 4,0 kW ir 5,5 kW variklius, kurių vardinės išėjimo srovės yra atitinkamai 9 A ir 13 A. Abu modeliai priima trifazę kintamosios srovės įvestį nuo 380 V (-15%) iki 440 V (+10%).

Ši serija sujungia saulės siurblio valdymą ir bendrosios paskirties variklio valdymą vienoje inverterio platformoje. Pasirinktas darbo režimas nustato, kaip pavara valdo savo maitinimo šaltinį ir variklio veikimą, o integruotos valdymo ir apsaugos funkcijos palaiko siurblio įrenginius, taip pat suderinamus ventiliatorius, pūstuvus ir proceso mašinas. Prašydami pasiūlymo pateikite variklio vardinės lentelės duomenis ir numatytą taikymą, kad būtų lengviau nustatyti tinkamą modelį ir konfigūraciją.

Dvigubi veikimo režimai

4,0 kW / 5,5 kW 3 fazių 380 V saulės energijos siurblys ir bendrosios paskirties keitiklis VFD palaiko du darbo režimus, pasirinktus parametru P8-00.

Saulės siurblio režimas – P8-00 = 1

Šiuo režimu pavara naudoja fotovoltinę energiją, kad galėtų valdyti suderinamą siurblį su MPPT valdymu ir automatinio tinklo perjungimo funkcijomis. Kai saulės energijos nepakanka, sukonfigūruota perjungimo seka leidžia sistemai naudoti tinklo energiją. Šis įrenginys tinka žemės ūkio drėkinimui, gręžinio vandens tiekimui ir kitoms siurbimo reikmėms, kai dalį darbo dienos galima gauti saulės energijos.

Bendrosios paskirties režimas – P8-00 = 0

Šiuo režimu pavara veikia kaip įprastas kintamo dažnio keitiklis suderinamiems varikliams, įskaitant siurblius, ventiliatorius, orapūtes ir proceso mašinas. Vektoriaus valdymas be jutiklių (SVC) ir V/F valdymas palaiko skirtingus variklio valdymo reikalavimus nenaudojant fotovoltinės siurbimo funkcijos.

CSIVEI gali konfigūruoti darbo režimą prieš išsiuntimą. Režimą taip pat galima pakeisti sureguliuojant P8-00, kad, pasikeitus diegimo reikalavimams, pavarą būtų galima iš naujo priskirti kitai programai. Atitinkami parametrai ir laidai turi atitikti pasirinktą darbo režimą.

Saulės masyvo ir nuolatinės srovės įtampos reikalavimai

Rekomenduojama fotovoltinė matrica priklauso nuo keitiklio nominalo ir modulių elektrinių charakteristikų. B lentelėje pateikiamos dviejų modulių parinkčių modulių ir eilučių konfigūracijos: 37±1 V moduliai, kurių vardinė galia yra 250 W±5 Wp, ir 45±1 V moduliai, kurių vardinė galia yra 300 W±5 Wp.

Pagrindinės nuolatinės srovės pusės ribos yra šios:

Serijinės grandinės įtampa turi būti įvertinta pagal faktinę modulio atviros grandinės įtampą ir numatomą darbinę temperatūrą. Lygiagrečių stygų išdėstymas turi atitikti rekomenduojamą konfigūraciją ir taikomus nuolatinės srovės apsaugos reikalavimus. Kad keitiklis veiktų teisingai, būtina išlaikyti masyvą nurodytose įtampos ribose.

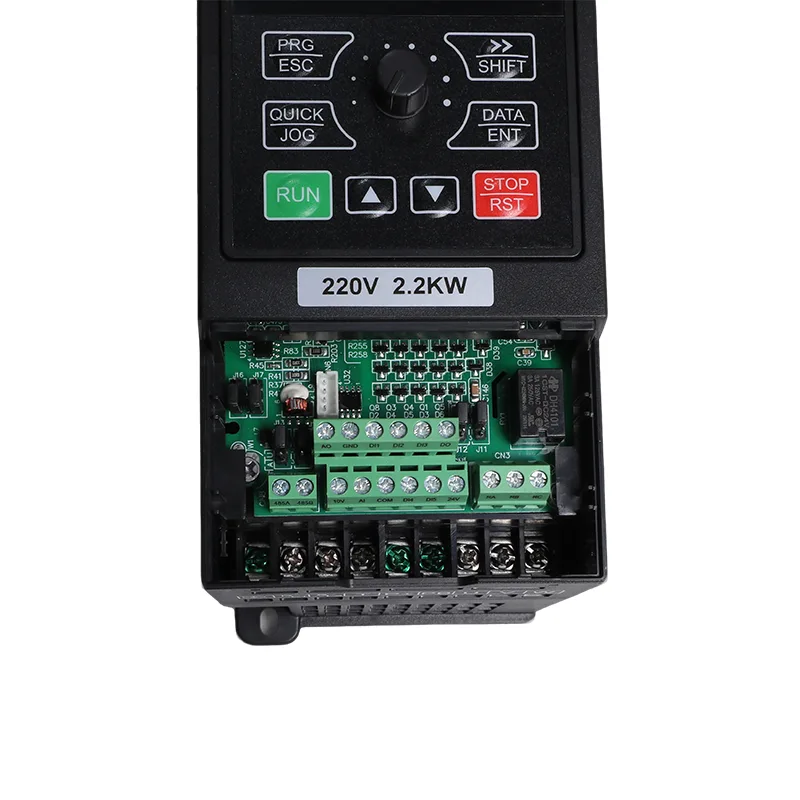

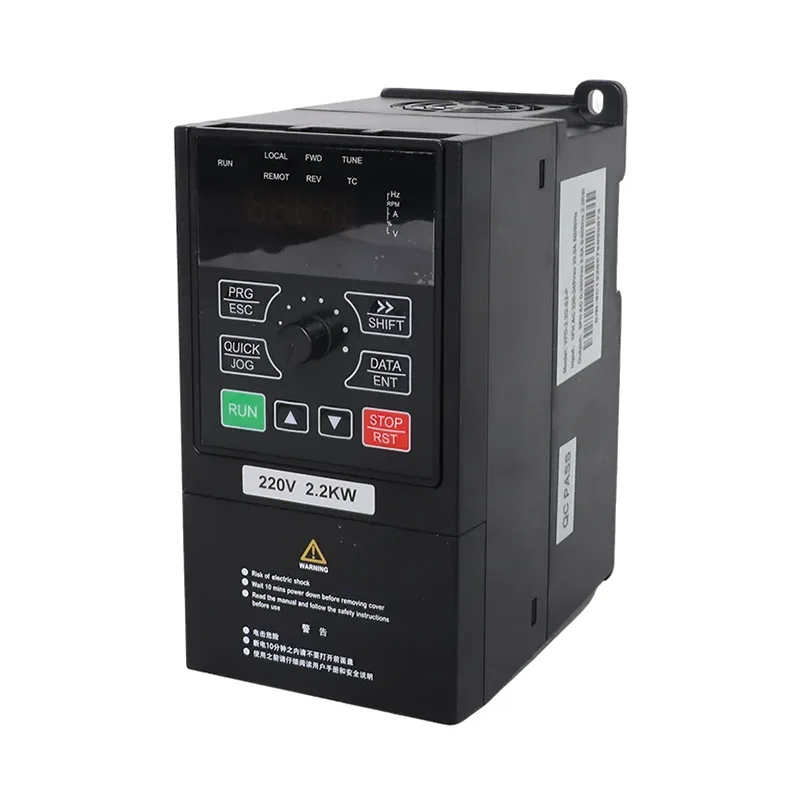

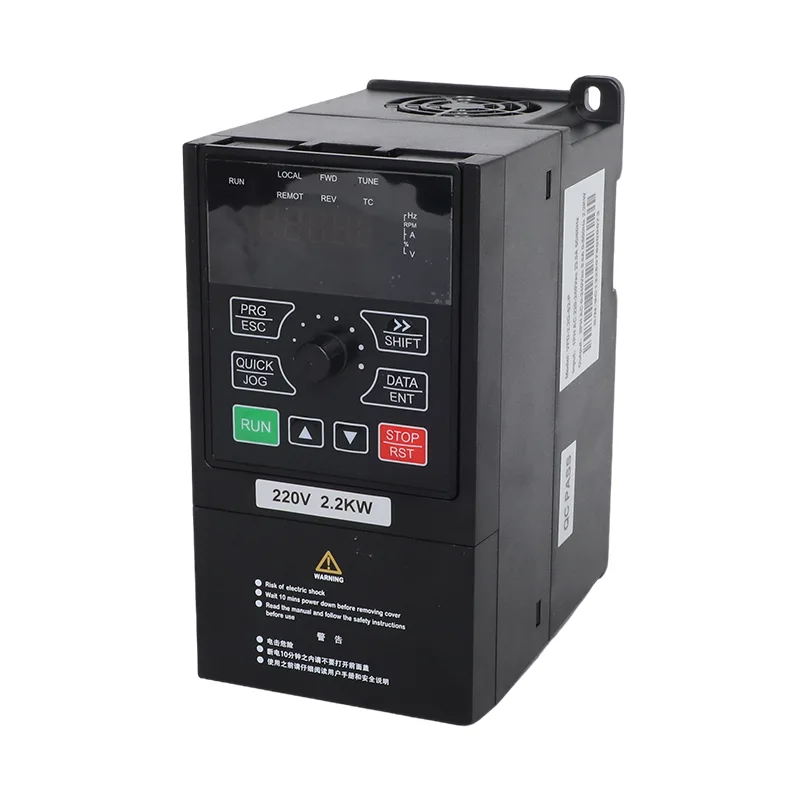

Rėmas ir montavimas

Abu modeliai turi tuos pačius korpuso matmenis – 245 × 142 × 181,3 mm ir 107 × 235 mm tvirtinimo raštą. Dėl kompaktiškos sieninės arba spintelės tvirtinamos konstrukcijos pavarą galima integruoti į siurblio valdymo įrenginį, nekeičiant variklio nominalo ar pritaikymo tik keitikliui pritaikyti.

Pavara turi IP20 korpusą ir yra skirta vertikaliam montavimui tinkamoje apsaugotoje vietoje. Planuojant įrengimą turi būti atsižvelgta į eksploatavimo aplinką, elektros apsaugą, kabelių išvedžiojimą ir prieigą prie paleidimo ir priežiūros. Bendras darbinės temperatūros diapazonas yra nuo -10°C iki 50°C, kai reikia sumažinti virš 40°C.

Specifikacijos

A lentelė. Modelių įvertinimai

B lentelė. Rekomenduojamas saulės energijos blokas

C lentelė. Bendrosios specifikacijos (ta pati „iMaster“ asortimente)

Tipinės programos

„iMaster VFD-PC10“ serijoje saulės siurblio valdymas derinamas su kintamo dažnio variklio valdymu, todėl 4,0 kW ir 5,5 kW galios modeliai tinka įvairiems vandens ruošimo ir pramoniniams tikslams.

Įrenginiams, kuriems reikalingas ir fotovoltinis siurblys, ir įprastas variklio valdymas, 4,0 kW/5,5 kW 3 fazės 380 V saulės energijos siurblys ir bendros paskirties keitiklis VFD gali būti nurodyti pagal numatytą paskirtį ir atitinkamai sukonfigūruoti.

Vandens sistemose, kurioms reikalingas slėgio reguliavimas, integruota PID funkcija gali naudoti tinkamą grįžtamojo ryšio signalą, kad sureguliuotų variklio veikimą pagal sukonfigūruotą kontrolinę vertę. Naudodama tinkamai parinktą slėgio siųstuvą ir teisingai sukonfigūruotus valdymo parametrus, pavara gali reguliuoti sistemos slėgį, kai keičiasi poreikis. Galutiniai nustatymai priklauso nuo siurblio, variklio ir taikymo.

Techniniai akcentai

1. Automatinis saulės energijos perjungimas į tinklą

2. Integruotas PID valdymas

Integruotas PID palaiko uždaro ciklo slėgio, srauto ar temperatūros valdymą. Nustatytos vertės ir grįžtamojo ryšio šaltiniai parenkami naudojant turimus FC grupės parametrus.

3. Pagrindinis PV ir variklio pusės apsauga

4. Variklio valdymas ir ryšys

Bendrosios paskirties režimas palaiko SVC ir V/F valdymą, 150% perkrovos pajėgumą 60 sekundžių ir RS485 ryšį su Modbus RTU.

5. Du konfigūruojami darbo režimai

P8-00 = 1: saulės siurblio režimas. P8-00 = 0: bendrosios paskirties keitiklio režimas. CSIVEI gali nustatyti darbo režimą ir pageidaujamus parametrus prieš išsiuntimą.

DUK

Kodėl 4 kW modeliui reikia 20 modulių, o 5,5 kW – 18 x 2?

4 kW agregatas veikia viena eilute, todėl styga yra ilgesnė, kad pasiektų 550–750 V nuolatinės srovės langą. 5,5 kW įrenginiui reikia maždaug dvigubai didesnės masyvo galios, kurią lengviau pasiekti naudojant dvi lygiagrečias eilutes po 18. Abiejų įrenginių įtampa yra mažesnė nei 900 VDC.

Ar galiu jį modifikuoti prie esamo prie tinklo prijungto siurblio?

Taip, ir tai yra labiausiai paplitęs diegimas. Palikite siurblį ir kabelius, pridėkite masyvą ir nuolatinės srovės pertraukiklį, o esamą maitinimą prijunkite prie R, S ir T. Automatiniam perjungimui nustatykite P8-15 į 0. Saulė neša dienos apkrovą, o tinklas perima, kai nepakanka saulės.

Kaip sustabdyti siurblį, kai bakas pilnas?

Pritvirtinkite plūdinį arba lygio jungiklį prie DI2 arba DI3. Gnybtų poliškumas nustatytas F6-10, todėl veikia bet kuris kontaktų išdėstymas. Taip pat galite naudoti AI vandens lygio aptikimą, nustatydami P8-18 į 1 ir sureguliuodami visą slenkstį P8-19 ir miego uždelsimą P8-20.

Kokius trūkumus iš tikrųjų pamatysiu lauke?

Dažniausios yra A01 silpna saulės energija, A02 pilnas bakas, A03 vandens trūkumas ir A04 variklio per maža apkrova. Techninės įrangos gedimai nuo E01 iki E30 apima viršsrovę, viršįtampą, žemą įtampą, fazės praradimą ir perkaitimą, o E43 – sugedusį lygio zondą ir E44 – per mažos apkrovos būseną, kuri neišnyksta.

Ar pavara apsaugota, jei pažeistas siurblio laidas?

Taip. Apsauga nuo išėjimo fazės praradimo ir variklio trumpojo jungimo aptikimas įjungiant maitinimą yra standartiniai, kartu su viršsrove, viršįtampiu, žema įtampa, per aukšta temperatūra ir perkrova.

Ar galiu jį naudoti mašinoje, kuri neturi nieko bendra su vandeniu?

Taip. Bendrosios paskirties režimu tai standartinis trifazis keitiklis ventiliatoriams, orapūtėms, kompresoriams ir proceso siurbliams su SVC arba V/F valdymu, PID ir Modbus. Užsisakykite jį tokiu režimu ir jis bus sukonfigūruotas darbui. O įrenginį, įsigytą saulės siurblio režimu, vėliau galima perkelti su P8-00.

Ar galime nustatyti savo numatytuosius parametrus prieš išsiunčiant?

Taip. Pasakykite mums variklio galias, skydelio konfigūraciją ir bet kokius norimus konkrečios vietos nustatymus, o mes juos įkelsime prieš įrenginiui išeinant. Tai sutaupo paleidimo vietoje laiko, todėl daugelis platintojų perka sukonfigūruotą, o ne numatytąjį.
