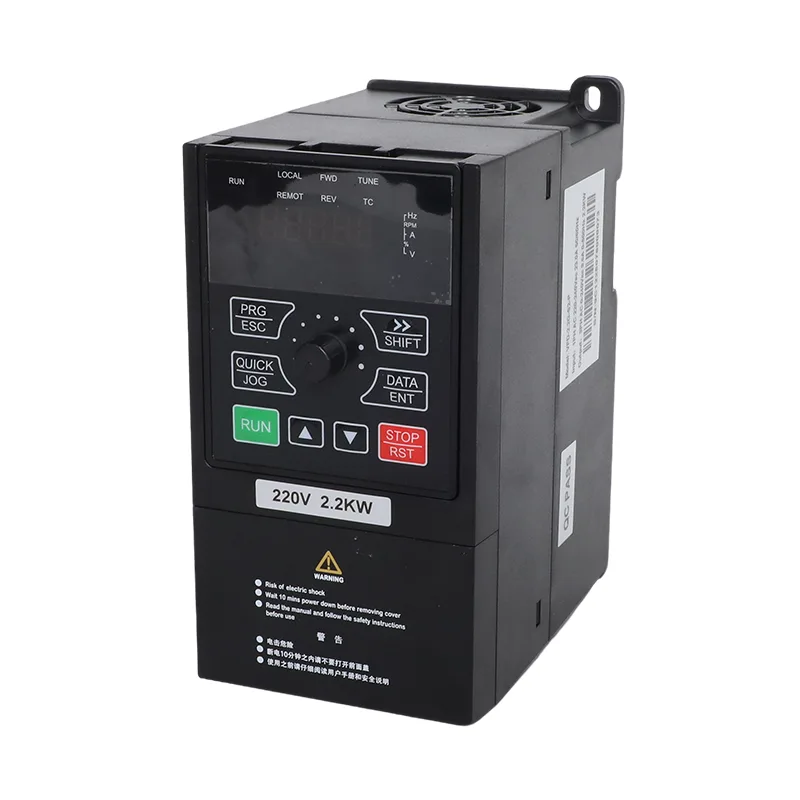

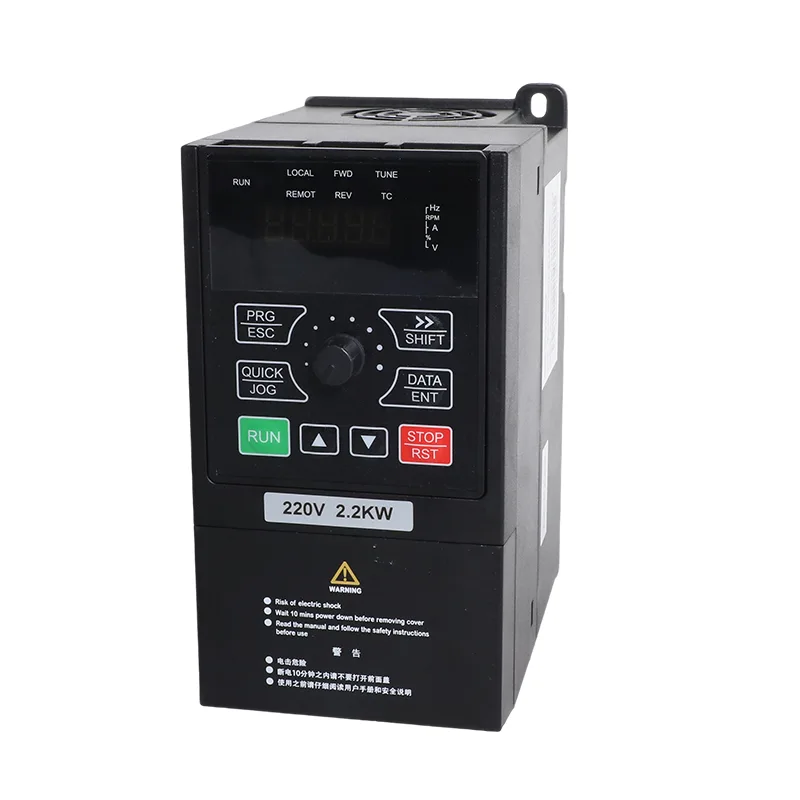

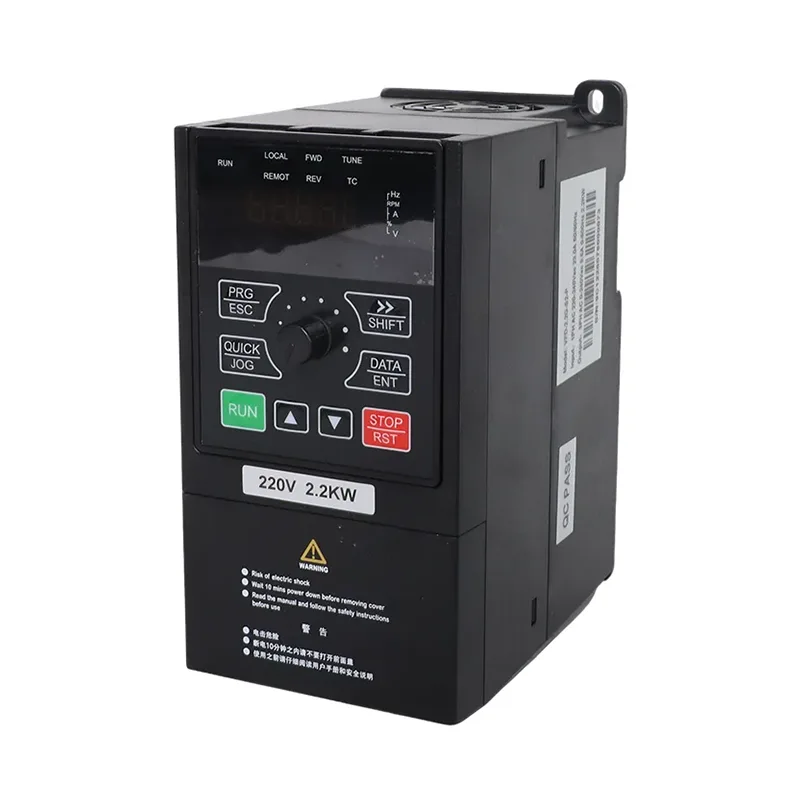

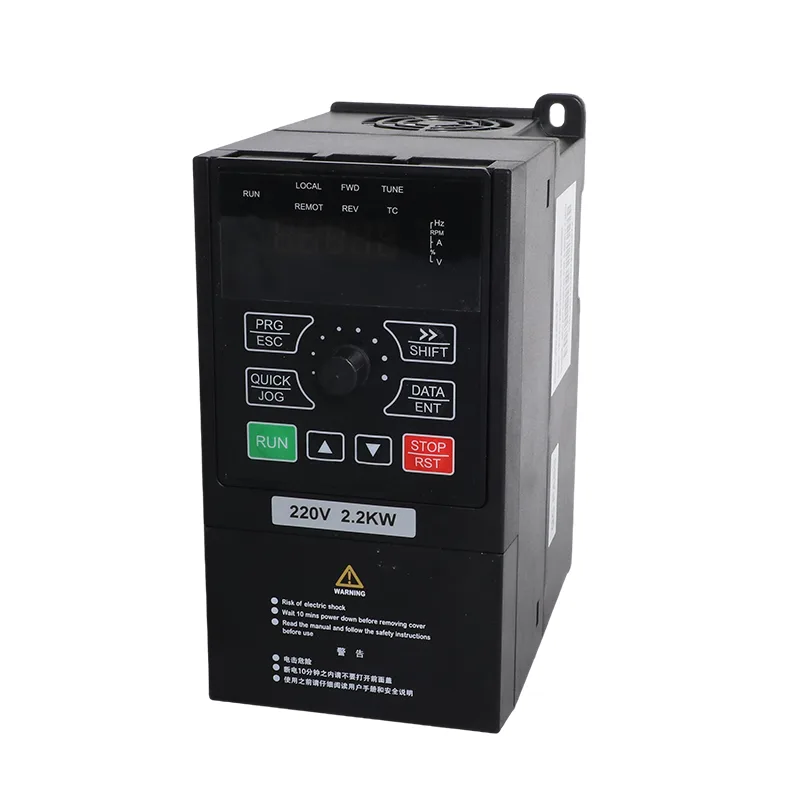

CSIVEI 4,0 kW / 5,5 kW 1 fazės 230 V saulės energijos siurblys ir bendrosios paskirties inverteris VFD yra skirtas vietoms, kuriose reikia naudoti 4,0 kW arba 5,5 kW galios variklius, tačiau turintis vienfazis kintamosios srovės tiekimas, o ne trifazė komunalinė jungtis. VFD-PC10-4.0G-S2-MK tiekia 17 A išėjimo srovę, o VFD-PC10-5.5G-S2-MK – 25 A. Jų nurodytos kintamosios srovės įvesties srovės yra atitinkamai 32 A ir 45 A, todėl maitinimo grandinė, pertraukiklis ir kabelis turi būti parinkti pagal faktinę įėjimo srovę.
Nuolatinės srovės pusėje pavara priima fotovoltinę matricą, sukonfigūruotą pagal įtampos ribas. Rekomenduojamas MPPT diapazonas yra 250–350 VDC, rekomenduojamas masyvo atvirosios grandinės įtampos diapazonas yra 360–430 VDC, o maksimali nuolatinės srovės įvesties įtampa yra 450 VDC. Šios ribos yra ypač svarbios, kai stygos jungiamos lygiagrečiai arba kai masyvas veikia šaltomis sąlygomis, kai gali pakilti modulio atviros grandinės įtampa.
Saulės siurblio režimas (P8-00 = 1): pavaroje naudojama MPPT fotovoltiniam siurbimui ir teikiamos su siurbliu susijusios funkcijos, įskaitant valdymą esant silpnam apšvietimui, apsaugą nuo per mažos apkrovos ir vandens lygio valdymo parinktis. Kai tinklo atsarginė kopija yra įrenginio dalis, perjungimo parametrai ir išorinio perjungimo išdėstymas turi būti sukonfigūruoti pagal vadovą.
Bendrosios paskirties režimas (P8-00 = 0): pavara veikia kaip įprastas keitiklis su SVC arba V/F valdymu, įtaisytuoju PID ir RS485 Modbus RTU ryšiu. Šis režimas gali būti naudojamas suderinamiems siurbliams, ventiliatoriams, orapūtėms ir kitai varikliu varomai įrangai, nenaudojant saulės energijos siurblio valdymo funkcijos.
Darbo režimą galima nustatyti prieš išsiunčiant ir pakeisti naudojant P8-00, kai pasikeičia taikymo reikalavimai. Tai suteikia platintojams ir montuotojams būdą nurodyti numatytą naudojimą, išsaugant galimybę vėliau iš naujo sukonfigūruoti pavarą, atsižvelgiant į tinkamas variklio galias, laidus ir parametrų nustatymus.
Saulės energijos siurbimui 4,0 kW / 5,5 kW 1 fazės 230 V saulės kolektorius ir bendrosios paskirties inverteris VFD naudoja modeliui būdingą eilučių išdėstymą: 4,0 kW versijoje naudojamos dvi lygiagrečios eilutės, o 5,5 kW versijoje – trys. Naudojant 37±1 V, 250 W±5 Wp modulius, lentelėje nurodyta 11 modulių vienoje eilutėje; su 45±1 V, 300 W±5 Wp moduliais, nurodo 9 modulius vienoje eilutėje. Prieš prijungdami masyvą, apskaičiuokite grandinės atviros grandinės įtampą, naudodami pasirinktus modulio duomenis ir vietines temperatūros sąlygas, ir neviršykite pavaros nurodytų ribų.
Įrenginiams, kuriuose naudojamas akumuliacinis bakas arba kurie priklauso nuo šulinio vandens prieinamumo, pavara palaiko vandens lygio įvesties parinktis ir apsaugą nuo per mažos apkrovos. AI vandens lygio aptikimą galima konfigūruoti naudojant P8-18, o slenkstis ir miego uždelsimas nustatyti per P8-19 ir P8-20. Per mažos apkrovos atstatymo elgsena sukonfigūruojama naudojant P8-26. Šios funkcijos padeda suderinti siurblio darbą su bako lygiu ir vandens prieinamumu, kai sumontuoti tinkami jutikliai ir parametrai.
| Prekė | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Taikomas variklis | 4,0 kW / 5 AG | 5,5 kW / 7,5 AG |
| Nominali talpa | 5,9 kVA | 11 kVA |
| Įvesties srovė | 32 A | 45 A |
| Išėjimo srovė | 17 A | 25 A |
| AC įėjimo įtampa | AC 1 PH 220 V (-15 %) iki 240 V (+10 %) | |
| Maks. DC įėjimo įtampa | 450 VDC | |
| Rekomenduojamas Voc diapazonas | Nuo 360 iki 430 VDC | |
| Rekomenduojamas MPPT diapazonas | Nuo 250 iki 350 V nuolatinės srovės | |
| Pradinės įtampos diapazonas | Nuo 160 iki 450 VDC, reguliuojamas parametras | |
| Nominali išėjimo įtampa | 3 PH arba 1 PH 220 V kintamoji srovė | |
| Triukšmo lygis | 50 dBA maks. |
| Modelis | 37±1 V moduliai, 250 W±5 Wp | 45±1 V moduliai, 300 W±5 Wp | ||
| Moduliai vienoje eilutėje | Stygos | Moduliai vienoje eilutėje | Stygos | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Prekė | Specifikacija |
| Vardinis dažnis | 50/60 Hz |
| Įvesties dažnių diapazonas | ±5 % (47,5–63 Hz) |
| Išėjimo įtampa | 0 į įėjimo įtampą |
| Išvesties dažnis | nuo 0,1 iki 500 Hz |
| Maksimalus dažnis | Nuo 0 iki 500 Hz (SVC ir V/F valdymas) |
| Nešlio dažnis | Nuo 0,8 kHz iki 8 kHz, automatiškai sureguliuotas įkelti (palaikoma iki 16 kHz) |
| Dažnio skiriamoji geba | Skaitmeninis nustatymas 0,01 Hz; analoginis nustatymas 0,025% maksimalaus dažnio |
| Valdymo režimas | Vektoriaus valdymas be jutiklių (SVC); V/F valdymas |
| Pradinis sukimo momentas | 0,5 Hz / 150 % (SVC) |
| Greičio diapazonas | 1:100 (SVC) |
| Greičio stabilumo tikslumas | ±0,5 % (SVC) |
| Perkrovos pajėgumas | 150 % vardinė srovė 60 s; 170 % 12 s; 190% už 1,5 s |
| Sukimo momento padidinimas | Automatinis sukimo momento padidinimas; rankinis padidinimas nuo 0,1% iki 30,0% |
| V/F kreivė | Tiesinė, kelių taškų ir kvadratinė kreivė (1,2 / 1,4 / 1,6 / 1,8 / 2,0 galia) |
| V/F atskyrimas | Visiškas atskyrimas, pusiau atskyrimas |
| Pagreitis / lėtėjimas | Tiesinė arba S kreivė, nuo 0,0 iki 6500,0 s |
| DC stabdymas | Pradinis dažnis 0,00 Hz iki maksimalaus dažnio; laikas nuo 0,0 iki 36,0 s; dabartinis nuo 0,0 % iki 100,0 % |
| JOG valdymas | JOG dažnis nuo 0,00 Hz iki maksimalaus dažnio (numatytasis 5 Hz); pagreitis / lėtėjimas nuo 0,0 iki 6500,0 s |
| Integruotas PID | Taip, slėgiui, srautui ar temperatūrai uždara grandinė be išorinio valdiklio |
| AVR | Išėjimo įtampa išlieka stabili, kai tinklo įtampa svyruoja |

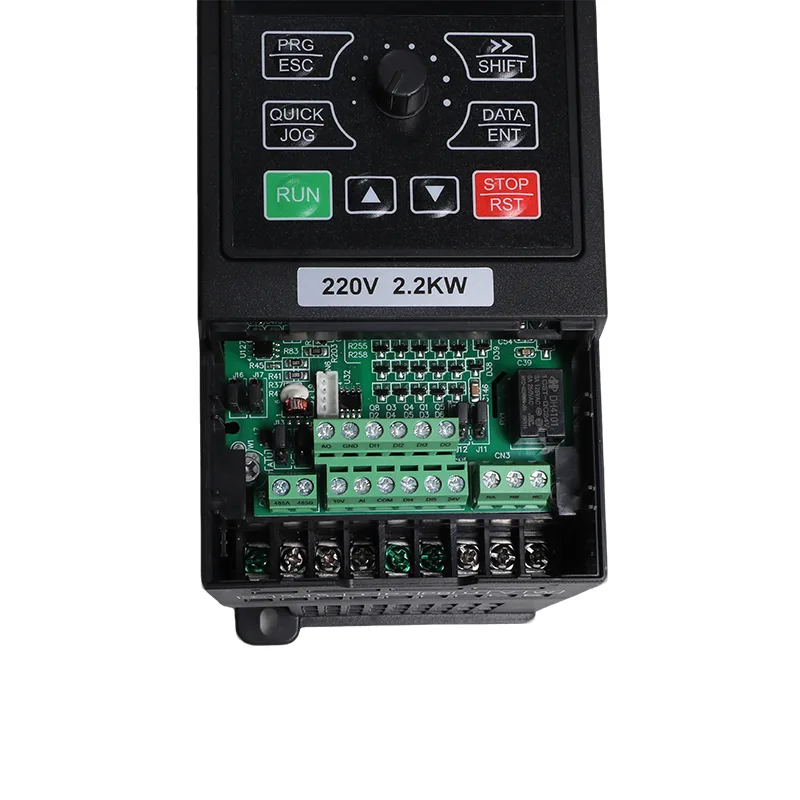

| Įvesties gnybtai | 5 skaitmeniniai įėjimai, DI5 palaiko greitą impulsą iki 50 kHz; 1 analoginis įėjimas 0-10 V arba 0-20 mA; 1 klaviatūros potenciometro įvestis |
| Išvesties gnybtai | 1 didelės spartos impulsų išvestis iki 50 kHz; 1 relės išėjimas; 1 analoginis išėjimas 0-20 mA arba 0-10 V |
| Bendravimas | RS485, Modbus RTU |
| Apsauga | Variklio trumpojo jungimo aptikimas įjungus maitinimą, išėjimo fazės praradimas, per didelė srovė, per didelė įtampa, per maža įtampa, per aukšta temperatūra, perkrova, per maža apkrova, silpna šviesa |
| Darbinė temperatūra | -10°C iki 50°C; sumažinti 1% per 1°C virš 40°C |
| Laikymo temperatūra | -20°C iki 60°C |
| Drėgmė | Žemesnė nei 95 % santykinė drėgmė, nėra kondensato |
| Aukštis virš jūros lygio | Žemiau 1000 m; sumažinti 1% 100 m nuo 1000 iki 3000 m |
| Vibracija | Mažiau 5,9 m/s² (0,6 g) |
| Aptvaras | IP20, montavimas prie sienos arba spintelė, vertikalus montavimas |
| Paskirstymo sistema | TN, TT |
| EMC / sauga | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW ir 5,5 kW modeliai užtikrina 17 A ir 25 A išėjimo srovę. SVC paleidimo sukimo momentas nurodytas 150% esant 0,5 Hz, o perkrovos pajėgumas yra 150% vardinė srovė 60 sekundžių. Dėl jų 32 A ir 45 A įvesties srovės svarbu tinkamai parinkti maitinimą, pertraukiklį ir kabelį.
4,0 kW modelis naudoja dvi eilutes, o 5,5 kW - tris. Laikykite masyvą rekomenduojamo 360–430 V nuolatinės srovės atvirosios grandinės diapazone ir maksimaliai 450 VDC; lygiagrečioms stygoms naudokite PV pertraukiklį ir kombinatoriaus dėžutę.
Apsauga nuo per mažos apkrovos ir konfigūruojamas vandens lygio aptikimas palaiko siurblio išjungimo ir paleidimo iš naujo logiką, kai nustatomi atitinkami įėjimai ir parametrai.
P8-00 pasirenka saulės siurblio režimą arba bendrosios paskirties režimą. Pastarasis palaiko SVC/V/F valdymą, įmontuotą PID ir RS485 Modbus RTU.
Naudokite II tipo viršįtampių apsaugos įtaisą, kai masyvas yra daugiau nei 10 m nuo įrenginio. Vadove rekomenduojamas išėjimo reaktorius, kai siurblio kabelis viršija 50 m.
4,0 kW / 5,5 kW 1 fazės 230 V saulės energijos siurblys ir bendrosios paskirties inverteris VFD yra skirtas įrenginiams, kuriems reikalinga 4,0 kW arba 5,5 kW variklio galia, tačiau negalima naudoti trifazio elektros tinklo. Jo saulės energijos siurblio konfigūracija tinka vandeniui, o bendrosios paskirties režimas išplečia jo naudojimą suderinamai varikliu varomai įrangai.
5,5 kW modelio nurodyta įvesties srovė yra 45 A. Maitinimas, pertraukiklis ir kabelis turi atitikti įrengimo srovę ir taikomus elektros reikalavimus. Naudojant saulės energiją, gali sumažėti iš tinklo gaunamos energijos kiekis, kai yra saulės energijos, tačiau tikrasis tinklo naudojimas priklauso nuo masyvo, siurblio apkrovos ir veikimo sąlygų.
Rekomenduojama masyvo konfigūracija suteikia daugiau fotovoltinės galios aukštesnio vardinio 5,5 kW modeliui. B lentelėje pateikiamos trys lygiagrečios eilutės 5,5 kW versijai ir dvi 4,0 kW versijai. Patvirtinkite bendrą masyvo galią, atviros grandinės įtampą ir srovę pagal modulio ir keitiklio specifikacijas.
PV ir tinklo jungtys, perjungimo įrenginiai ir parametrų nustatymai turi atitikti pasirinktam darbo režimui skirtą iMaster vadovą. Neuždarykite saulės kolektorių ir tinklo jungiklių vienu metu, nebent nurodyta grandinė ir apsaugos išdėstymas tai aiškiai leidžia. Paleidimo ir perjungimo nustatymai, įskaitant P8-15, turi būti taikomi pagal gamintojo laidų schemą.
Kabelio dydį nustatykite pagal masyvo srovę, kabelio ilgį, montavimo sąlygas ir taikomus elektros reikalavimus. Naudokite kabelį, tinkamą lauko fotovoltiniam aptarnavimui. Diegimo instrukcijose nurodytas nuolatinės srovės pertraukiklis ant PV įėjimo ir fotovoltinės kombinatoriaus dėžutė, kai stygos yra prijungtos lygiagrečiai.
Apsauga nuo per mažos apkrovos yra skirta aptikti tokias sąlygas kaip vandens apkrovos praradimas. Pateiktoje parametrų informacijoje pateikiamas 25 % aptikimo lygis, 60 s patvirtinimo laikas ir 120 s atstatymo delsa. Jei naudojamas lygio zondas ir sugenda, diskas gali pranešti apie E43. Patikrinkite sukonfigūruotas slenksčius ir vėlavimus, palyginti su tikruoju siurbliu ir įrenginiu.
Taip. P8-00 pasirenka saulės siurblio režimą arba bendrosios paskirties režimą. Bendrosios paskirties režimas palaiko SVC arba V/F valdymą, įmontuotą PID ir Modbus RTU. CSIVEI gali nustatyti pageidaujamą režimą prieš išsiuntimą, o veikimo režimą galima pakeisti vėliau nustačius parametrus, kai tinka programa ir laidai.
Pateikus užklausą, galima aptarti OEM prekės ženklą ir parametrų konfigūraciją prieš išsiuntimą. Pateikite reikiamą kiekį ir etiketės meno kūrinius, kad CSIVEI galėtų patvirtinti turimą susitarimą, kainą ir tvarkaraštį.
