15–22 kW 3 fazių 380 V saulės energijos siurblys ir bendrosios paskirties keitiklis VFD

CSIVEI iMaster VFD-PC10 seriją sudaro 15 kW, 18,5 kW ir 22 kW trifazių keitiklių modeliai. Atitinkami modelių numeriai yra VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK ir VFD-PC10-22G-T4-MK. Jų išvardytos išėjimo srovės yra atitinkamai 32 A, 37 A ir 45 A, skirtos varikliams, kurie atitinka pavaros elektros reikalavimus.

15–22 kW 3 fazių 380 V saulės energijos siurblys ir bendrosios paskirties keitiklis VFD palaiko dvi veikimo konfigūracijas: saulės siurblio režimą ir bendrosios paskirties keitiklio režimą. Saulės siurblio režimas naudoja fotovoltinę masyvą kaip nuolatinės srovės maitinimo šaltinį ir apima MPPT valdymą. Bendrosios paskirties režimas suteikia kintamo dažnio variklio valdymą naudojant vektorinį valdymą be jutiklių (SVC) arba V/F valdymą.

Šio galios diapazono pagrindinėse grandinės schemose nurodomi P+ ir PB gnybtai, skirti prijungti išorinį stabdymo rezistorių. Ši jungtis yra svarbi, kai programai reikalingas stabdymo rezistorius, skirtas kontroliuojamam lėtėjimui. Rezistorių pasirinkimas, laidai ir veikimo ribos turi atitikti atitinkamo modelio techninę dokumentaciją.

Modelio specifikacijos

Prieš pasirinkdami modelį, patikrinkite variklio vardinę lentelę ir keitiklio vardinę išėjimo srovę. Vien pavaros kW vertė nenurodo tinkamumo kiekvienam variklio ar siurblio darbui. Tikslaus modelio dokumentacijoje patvirtinkite taikomas elektros ribas.

B lentelė. Rekomenduojama saulės energijos masyvo konfigūracija

Pateiktoje konfigūracijos lentelėje nurodyti skirtingi modulių kiekiai 15 kW, 18,5 kW ir 22 kW modeliams. Šios priemonės turėtų būti traktuojamos kaip etaloninės konfigūracijos ir prieš įdiegiant turi būti patikrintos pagal PV modulio duomenų lapą ir vietos sąlygas.

Aukščiau nurodyta nominali PV matricos galia apskaičiuojama pagal nurodytą modulio galią ir kiekį. Tai nepakeičia pilno PV sistemos dizaino.

PV stygos įtampa

Nurodyta maksimali nuolatinės srovės įvesties įtampa yra 900 VDC. Rekomenduojamas atvirosios grandinės įtampos diapazonas yra 550–750 VDC, o rekomenduojamas MPPT veikimo diapazonas yra 450–600 VDC. Šios vertės apibūdina skirtingas veikimo ribas ir neturėtų būti naudojamos pakaitomis.

Prieš užbaigdami stygų išdėstymą, apskaičiuokite numatomą atvirosios grandinės įtampą, naudodami pasirinkto modulio Voc ir temperatūros koeficientą. Skaičiuojant turi būti atsižvelgta į minimalią numatomą svetainės temperatūrą. Patikrinkite, ar apskaičiuota šalto oro stygos įtampa neviršija maksimalios keitiklio nuolatinės srovės įvesties ribos ir ar normali darbinė įtampa yra tinkama nurodytam MPPT diapazonui.

DC-Side sistemos projektavimas

PV stygos, nuolatinės srovės kabeliai, izoliatoriai, apsauga nuo viršįtampių, apsauga nuo viršįtampių ir kombainerio įranga turėtų būti laikomos bendro įrengimo dalimi. Reikalingi įrenginiai ir jų įvertinimai priklauso nuo masyvo konfigūracijos, laidų išdėstymo, kabelio trasos ir taikomų elektros reikalavimų.

Jei norite naudoti lygiagrečias stygas, patvirtinkite reikiamą kombinatorių ir stygų apsaugos išdėstymą keitiklio montavimo vadove ir fotovoltinės sistemos projektuotoju. Apsaugos nuo viršįtampių reikalavimai taip pat turėtų būti nustatyti pagal įrengimo planą ir taikomas instrukcijas. Nesirinkite nuolatinės srovės apsauginių įtaisų tik iš keitiklio vardinės galios.

C lentelė. Bendrosios specifikacijos (ta pati „iMaster“ asortimente)

Veikimo režimai

1. Saulės siurblio režimas

Saulės siurblio režimas skirtas siurbliams, maitinamiems iš fotovoltinės matricos. Išvardytos valdymo funkcijos apima didžiausios galios taško sekimą (MPPT) ir apsaugos nuo silpnos šviesos logiką.

Siurblio galios kiekis priklauso nuo saulės spinduliuotės, PV matricos konfigūracijos, variklio reikalavimų, siurblio charakteristikų ir vietos sąlygų. Todėl masyvas turi būti suprojektuotas pagal keitiklio įtampos ribas ir reikiamą vandens tiekimo funkciją.

Jei reikalinga tinklo arba generatoriaus atsarginė kopija, patvirtinkite įvesties perjungimo išdėstymą ir laidus pagal atitinkamo modelio schemą. Priklausomai nuo sukonfigūruotos sistemos, gali prireikti išorinių perjungimo komponentų; nemanykite, kad visos šaltinio keitimo funkcijos yra keitiklyje.

2. Bendrosios paskirties keitiklio režimas

Bendrosios paskirties režimas suteikia kintamo dažnio valdymą suderinamai varikliu varomai įrangai. Išvardintos funkcijos apima SVC ir V/F valdymą, PID, reguliuojamą pagreitį ir lėtėjimą bei RS485 Modbus RTU ryšį.

Darbo režimas pasirenkamas parametru P8-00 pagal pateiktą konfigūraciją. Teisingas režimas ir valdymo parametrai turi būti patvirtinti pradedant eksploatuoti, naudojant konkretaus modelio ir programinės įrangos versijos instrukcijas.

Techninės savybės

1. Išorinio stabdymo rezistoriaus jungtis

Pagrindinės 15 kW, 18,5 kW ir 22 kW modelių schemos nurodo išorinio stabdymo rezistoriaus P+ ir PB gnybtus. Ši jungtis gali būti svarbi, kai programai reikalingas kontroliuojamas lėtėjimas, o ne leisti varikliui sustoti.

Stabdymo rezistoriaus poreikis priklauso nuo apkrovos inercijos, lėtėjimo reikalavimų ir veikimo. Prieš montuodami, patvirtinkite rezistorių specifikacijas, laidų reikalavimus ir leistinas stabdymo sąlygas atitinkamame vadove.

2. Perkrovos pajėgumas

Pateiktose bendrosiose specifikacijose išvardyti šie trumpalaikiai perkrovos rodikliai:

Šie įvertinimai apibūdina nurodytą perkrovos pajėgumą. Jie patys savaime negarantuoja, kad tam tikras variklis gali sėkmingai užvesti. Renkantis reikia atsižvelgti į variklio vardinę srovę, siurblio apkrovą, pagreičio laiką ir numatomą paleidimo seką.

3. Variklio valdymas ir PID

Išvardyti valdymo režimai yra vektorinis valdymas be jutiklių (SVC) ir V/F valdymas. Pagal SVC bendrojoje specifikacijoje nurodytas 150 % paleidimo sukimo momentas, esant 0,5 Hz, greičio diapazonas 1:100 ir greičio stabilumo tikslumas ±0,5 %.

Integruota PID funkcija yra įtraukta į uždaro ciklo kintamųjų, tokių kaip slėgis, srautas ir temperatūra, valdymą. Reikalingi jutikliai, grįžtamojo ryšio signalai ir valdymo seka turi būti sukonfigūruoti pagal faktinį pritaikymą.

4. Apsaugos funkcijos

Išvardintos apsaugos funkcijos apima:

• Variklio trumpojo jungimo aptikimas įjungus maitinimą
• Apsauga nuo išėjimo fazės praradimo
• Apsauga nuo viršsrovių
• Apsauga nuo viršįtampio ir žemos įtampos
• Apsauga nuo perkaitimo
• Apsauga nuo perkrovos ir perkrovos
• Silpnos šviesos apsauga

Pateiktame šaltinyje taip pat pateikiami pavojaus signalai, susiję su silpnu saulės energijos tiekimu, pilnu baku, vandens trūkumu ir variklio per maža apkrova. Pavojaus kodai ir reikšmės turi būti patikrinti pagal tikslią modelio vadovą, prieš naudojant juos montuojant arba šalinant triktis.

5. Valdymo platforma ir komunikacija

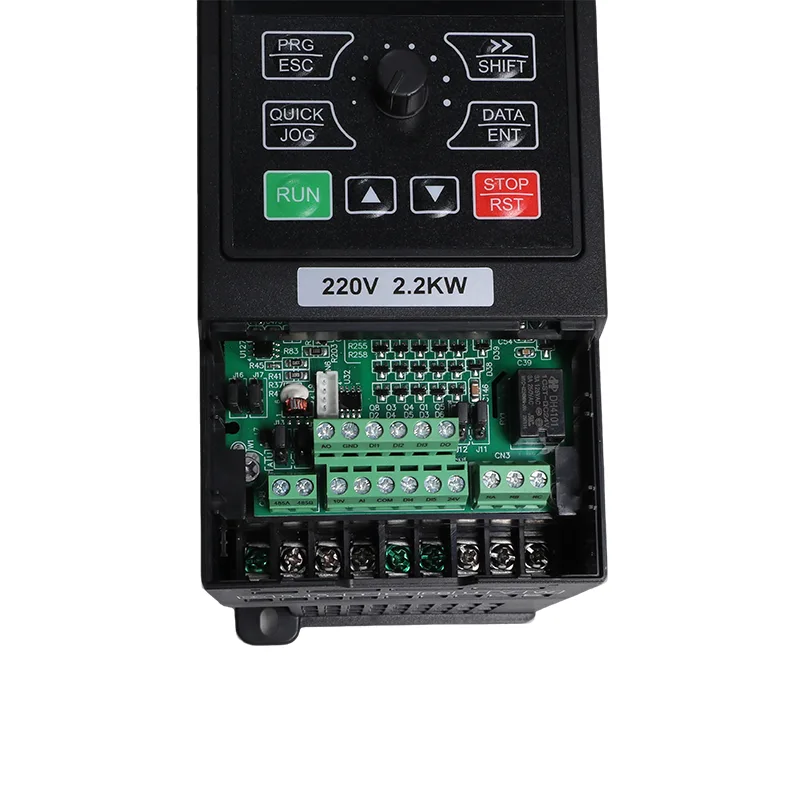

Pateiktoje gaminio informacijoje nurodoma, kad 15 kW, 18,5 kW ir 22 kW modeliuose naudojama ta pati valdymo platforma, nuoseklus terminalų išdėstymas, parametrų numeravimas ir klaviatūros veikimas visuose trijuose reitinguose. Prieš pradėdami eksploatuoti, patvirtinkite pateikto modelio taikomus laidus ir parametrus.

RS485 ryšys su Modbus RTU yra serijos standartas. Turimos stebėjimo vertės ir valdymo registrai turėtų būti patikrinti atitinkamos versijos ryšių registro žemėlapyje.

Tipinės programos

1. Žemės ūkio drėkinimas

Pavarą galima įvertinti laistymo siurbliams, tiekiantiems kanalų tinklus, dideles drėkinimo zonas ar kitas žemės ūkio vandens sistemas. Prieš pasirenkant modelį, reikia patikrinti variklio srovę, reikiamą vandens srautą, bendrą dinaminę aukštį, PV matricos konfigūraciją ir kasdienius veikimo reikalavimus.

2. Komunalinis vandentiekis

Neapdoroto vandens paėmimui, perdavimui į valymo įrenginius arba tiekimo į paskirstymo rezervuarus atveju turi būti atsižvelgiama į siurblio darbą, variklio duomenis, valdymo reikalavimus ir numatomo maitinimo šaltinio prieinamumą.

3. Kasyklų nusausinimas

Kasyklose ir duobėse patvirtinkite siurblio variklio nominalą, numatomą apkrovos pokytį, reikalingą veikimo trukmę ir montavimo sąlygas. Inverteris turi būti suderintas su faktiniais variklio ir vietos reikalavimais.

4. Akvakultūros vandens mainai

Žuvų ir krevečių ūkiuose, kuriems taikomi reguliarūs vandens keitimo reikalavimai, galima apsvarstyti suderinamą siurbimo įrangą. Sistemos projekte turi būti atsižvelgta į reikiamą vandens kiekį, siurbimo grafiką ir turimą saulės arba kintamosios srovės energiją.

5. Pramoninis vandens perdavimas ir aušinimas

Bendrosios paskirties režimu pavara gali būti įvertinta dėl suderinamų pramoninio vandens perdavimo, aušinimo kontūrų ir technologinio vandens programų, kurioms reikalingas kintamo dažnio variklio valdymas.

6. Ventiliatoriai, pūstuvai ir kitos proceso pavaros

Bendrosios paskirties konfigūraciją galima naudoti suderinamiems ventiliatoriams, orapūtėms ir kitai varikliu varomai įrangai. Prieš pasirinkdami modelį, patvirtinkite apkrovos charakteristikas, variklio duomenis, lėtėjimo reikalavimus ir bet kokį išorinio stabdymo rezistoriaus poreikį.

Montavimo ir pasirinkimo svarstymai

1. Suderinkite pavarą su varikliu

Patikrinkite vardinę variklio galią, srovę, įtampą ir dažnį. Prieš patvirtindami keitiklio vardinę vertę, palyginkite variklio vardinę srovę su pasirinkto modelio išėjimo srove ir įvertinkite apkrovos bei pagreičio reikalavimus.

2. Patvirtinkite, kad reikia stabdymo rezistoriaus

Jei reikalingas kontroliuojamas lėtėjimas, įvertinkite, ar išorinis stabdymo rezistorius yra tinkamas naudoti. Patikrinkite rezistoriaus nominalą, gnybtų išdėstymą, laidų ir stabdymo ribas pagal konkretaus modelio dokumentaciją.

3. Peržiūrėkite išvesties kabelio ilgį

Pateiktame šaltinyje nurodoma išvesties reaktoriaus rekomendacija siurblio įrenginiams, kai pavaros ir variklio kabelis viršija 50 m. Atitinkamame vadove ieškokite taikomų kabelio ilgio nurodymų, reaktoriaus reikalavimų ir įrengimo sąlygų. Vertindami išvesties jungtį, atsižvelkite į variklio izoliaciją ir kabelių išdėstymą.

4. Patikrinkite PV apsaugą ir laidus

Patikrinkite masyvo konstrukciją, lygiagrečių stygų išdėstymą, nuolatinės srovės izoliatorių, apsaugą nuo viršįtampių, kombinatoriaus įrangą ir apsaugos nuo viršįtampių reikalavimus. Atitinkami įrenginiai ir įvertinimai turi atitikti keitiklio vadovą, fotovoltinės energijos konstrukciją ir taikomus elektros standartus.

5. Atsižvelgti į temperatūrą ir aukštį virš jūros lygio

Nurodyta darbinė temperatūra yra nuo -10 °C iki 50 °C, o sumažinimo reikalavimas yra 1% 1 °C aukštesnėje nei 40 °C temperatūroje. Pagal pateiktus aukščio nurodymus reikia sumažinti 1 % 100 m nuo 1000 m iki 3000 m. Patvirtinkite esamam modeliui taikomus įrengimo reikalavimus, įskaitant visus papildomus reikalavimus didesniame aukštyje.

6. Vykdykite paleidimo procedūrą

Sukonfigūruokite variklio duomenis, komandų šaltinį, valdymo režimą ir pagreičio arba lėtėjimo nustatymus pagal modelio instrukcijas. Pateiktuose DUK nurodomi variklio duomenų parametrai nuo F3-00 iki F3-04 ir rekomenduojami automatiniai derinimai prieš pirmąjį naudojimą. Norėdami atlikti visą paleidimo procedūrą, vadovaukitės tikrojo modelio vadovu.

Dažnai užduodami klausimai

1. Kodėl modeliuose nuo 15 kW iki 22 kW yra stabdymo rezistorių gnybtai?

Pateiktoje pagrindinėje grandinės schemoje nurodyti P+ ir PB gnybtai, skirti prijungti išorinį stabdymo rezistorių 15 kW, 18,5 kW ir 22 kW modeliuose. Ar rezistorius reikalingas, priklauso nuo apkrovos, inercijos ir lėtėjimo reikalavimų. Dėl kitų galių, prieš užsakydami patikrinkite gnybtų išdėstymą ir stabdymo varžos nuostatas.

2. Ar 22 kW modelis gali paleisti 22 kW panardinamąjį siurblį?

Tinkamumas turi būti įvertintas pagal variklio vardinę srovę, paleidimo reikalavimus, siurblio apkrovą ir pagreičio nustatymus. Išvardytas SVC paleidimo sukimo momentas yra 150 % esant 0,5 Hz, o serijos perkrovos įvertinimas yra 150 % vardinės srovės 60 sekundžių. Šie skaičiai negarantuoja suderinamumo su kiekvienu 22 kW panardinamuoju siurbliu. Sukonfigūruokite variklio vardinės lentelės duomenis ir vadovaukitės galiojančiomis automatinio derinimo ir paleidimo instrukcijomis.

3. Kokia nuolatinės srovės apsauga reikalinga šešių eilučių PV masyvei?

Pateiktoje instaliavimo informacijoje reikalingas nuolatinės srovės vardinis pertraukiklis PV įėjime, PV kombinatoriaus dėžutė, kurioje sujungtos lygiagrečios eilutės, ir II tipo apsaugos nuo viršįtampių įtaisas nurodytam masyvo atstumo sąlygai. Prieš pradėdami eksploatuoti, patvirtinkite tikslius įrenginio įvertinimus, išdėstymo ir kabelio atstumo reikalavimus pagal montavimo vadovą ir fotovoltinės sistemos projektą.

4. Kaip sumažinimas veikia 22 kW įrenginį?

Nurodytas temperatūros sumažėjimas yra 1 % kas 1°C virš 40°C, kai darbinė temperatūra yra nuo -10°C iki 50°C. Nurodytas aukščio sumažinimas yra 1% 100 m nuo 1000 m iki 3000 m. Pateiktas šaltinis taip pat nurodo izoliacijos-transformatoriaus reikalavimą virš 2000 m; prieš montuodami patikrinkite šį reikalavimą ir jo sąlygas tikslaus modelio vadove.

5. Kokios stebėjimo funkcijos pasiekiamos per Modbus?

RS485 Modbus RTU nurodyta kaip ryšio sąsaja. Pateiktas šaltinis identifikuoja U0 stebėjimo grupę, apimančią išėjimo srovę, išėjimo galią, magistralės įtampą, skaitmeninės įvesties ir išvesties būseną bei maitinimo režimą U0-49. Prieš integruodami patvirtinkite registro žemėlapį ir turimus pateiktos programinės įrangos versijos duomenis.

6. Ar šie modeliai gali veikti kaip bendrosios paskirties inverteriai, o ne saulės siurblių pavaros?

Pateiktoje gaminio informacijoje kaip konfigūracijos parinktis nurodomas saulės siurblio režimas ir bendrosios paskirties režimas. Bendrosios paskirties funkcijos apima SVC arba V/F valdymą, PID ir Modbus RTU, o 15 kW–22 kW modeliuose taip pat yra išorinio stabdymo rezistoriaus P+ ir PB gnybtai. Parametras P8-00 nurodytas kaip režimo pasirinkimo parametras tiekiamoje medžiagoje. Patvirtinkite teisingą nustatymą ir leistiną konvertavimo procedūrą konkretaus modelio vadove.

7. Ar 15 kW, 18,5 kW ir 22 kW modeliai turi tą pačią valdymo platformą?

Pateiktoje gaminio informacijoje teigiama, kad trys reitingai turi bendrą valdymo platformą, įskaitant nuoseklų parametrų numeravimą, klaviatūros veikimą ir terminalo išdėstymo taisykles. Vardinė srovė ir galia skiriasi priklausomai nuo modelio, todėl pasirenkant ir prijungiant laidus vis tiek reikia vadovautis konkretaus įrenginio specifikacijomis ir diagramomis.
