„Csivei“ gamyklos 0,75–2,2 kW 3 fazių 380 V saulės energijos siurblio ir bendros paskirties keitiklio VFD yra aukštos įtampos nuolatinės srovės įvesties diapazonas. Didžiausia nuolatinės srovės įvestis yra 900 VDC, o rekomenduojama atvirosios grandinės įtampos diapazonas yra 550–750 VDC ir MPPT diapazonas 450–600 VDC. Reguliuojamas paleidimo įtampos diapazonas yra 300–900 VDC. Šios reikšmės sudaro pagrindą pasirinkti skydelio eilutę, parodytą rekomenduojamoje masyvo lentelėje.
Serija apima tris variklius: 0,75 kW, 1,5 kW ir 2,2 kW. Jų vardinės išėjimo srovės yra atitinkamai 2,1 A, 3,8 A ir 5,1 A. Kiekvienas modelis yra skirtas trifaziam 380 V kintamos srovės tiekimui ir taip pat gali veikti su tinkamai sukonfigūruotu fotovoltiniu matricu saulės siurblio režimu. Darbo režimo pasirinkimas lemia, ar pavara naudojama saulės energijai siurbti, ar kaip bendrosios paskirties keitiklis.
Išvardytoms modulio parinktims rekomenduojamame masyve naudojama viena 18 modulių eilutė, kurios vardinė galia yra 250 W (37±1 V), arba viena 15 modulių eilutė, kurios vardinė galia yra 300 W (45±1 V). Didesnė PV stygos įtampa gali reikšti mažesnę nuolatinės srovės srovę tam tikram galios lygiui, o tai gali padėti valdyti kabelio srovę ir įtampos kritimą ilgesniam laikui. Galutinėje eilutės projekte turi būti naudojami faktiniai modulio elektriniai duomenys ir maksimali masyvo atvirosios grandinės įtampa neviršija pavaros ribos.

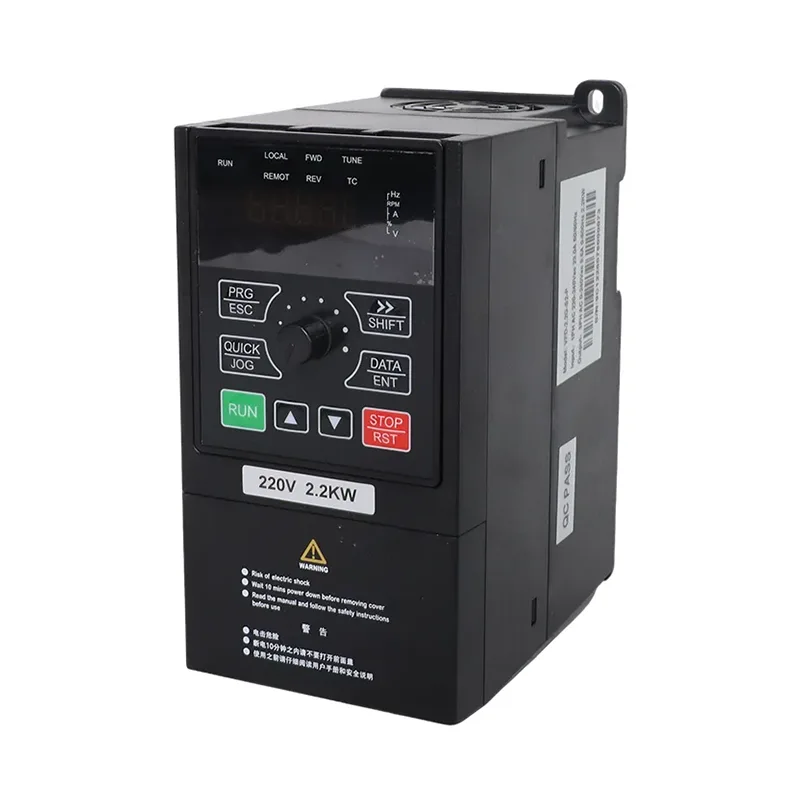

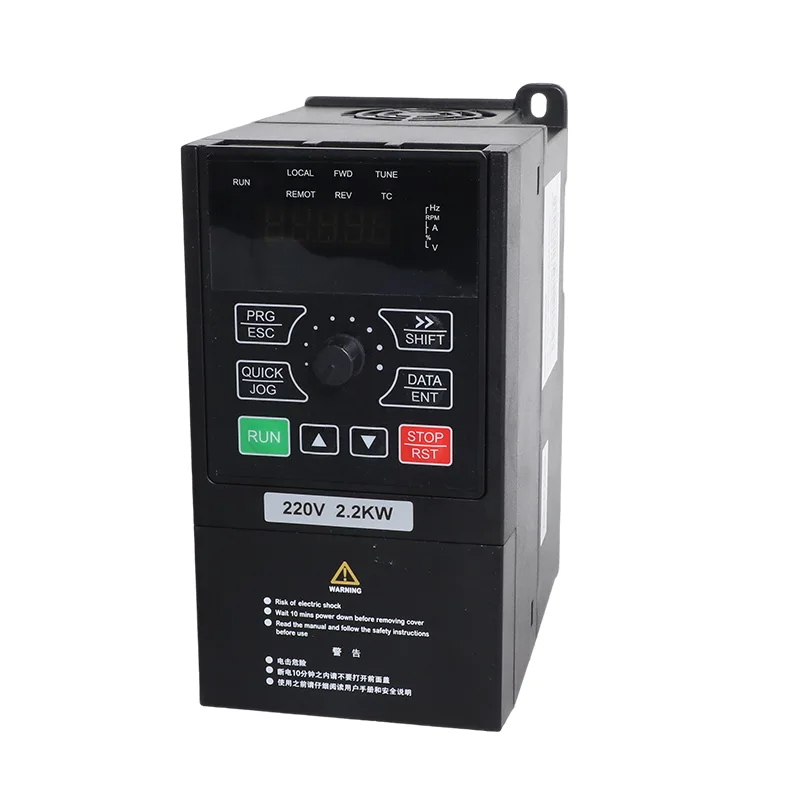

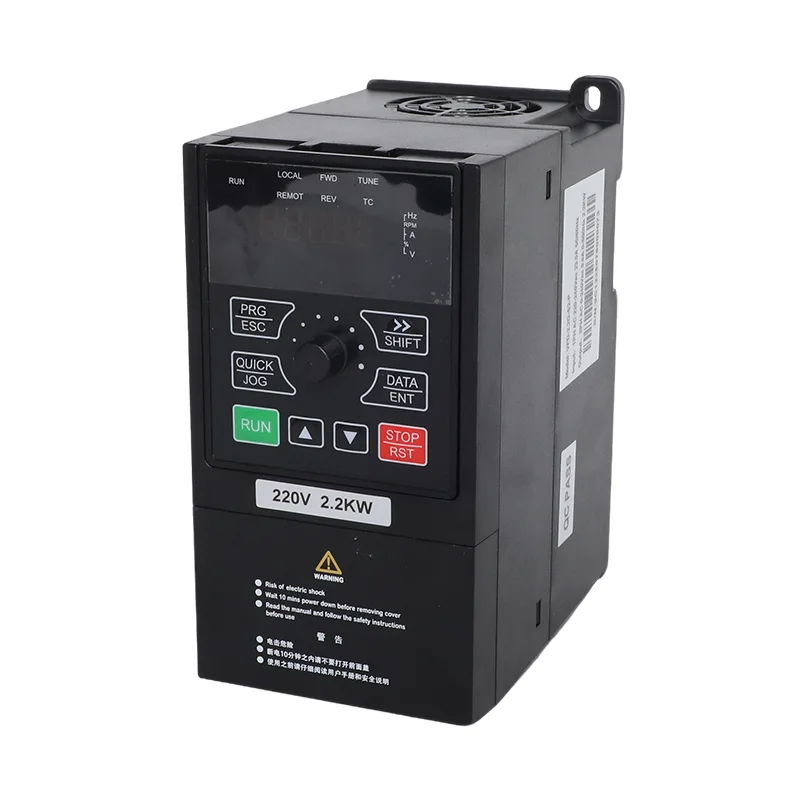

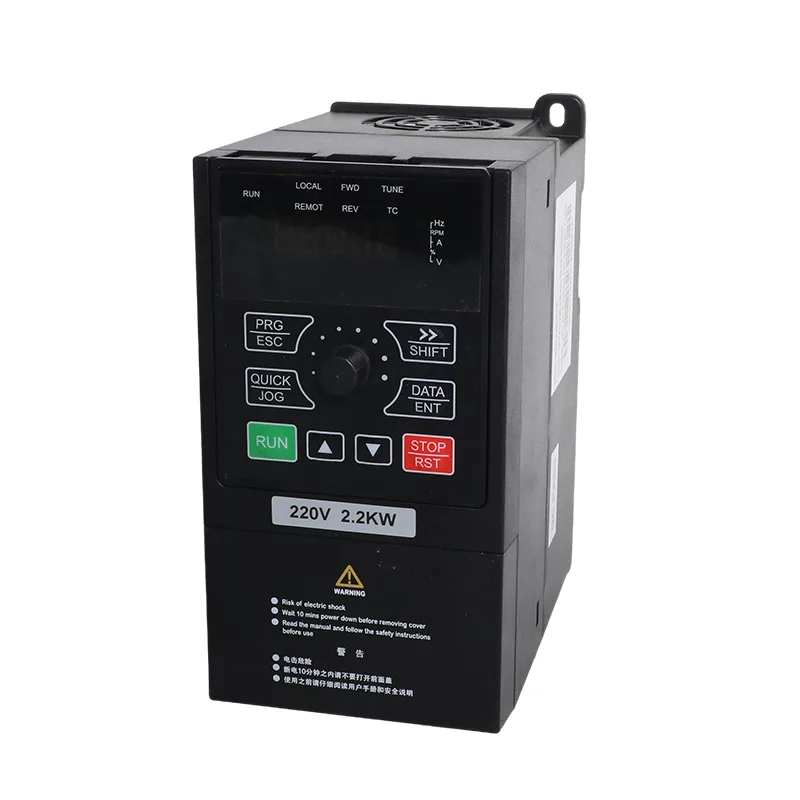

Trys modeliai turi kompaktišką važiuoklę, kurios matmenys yra 171 × 86 × 138 mm ir sveria apie 1 kg. 67,3 × 157,5 mm montavimo plotas padeda keitiklį sumontuoti mažesnėse valdymo spintelėse arba įrangos korpusuose. Ši kompaktiška forma yra naudinga, kai mažam siurbliui ar mašinai reikia kintamo greičio valdymo, tačiau įrengimo erdvė yra ribota.
Kai P8-00 nustatytas į 1, pavara veikia saulės siurblio režimu. MPPT sekimas koreguoja veikimą pagal turimą fotovoltinę galią, o silpno apšvietimo logika ir su siurbliu susijusios apsaugos funkcijos padeda valdyti besikeičiančias saulės sąlygas. Nurodant sistemą turi būti patikrinta masyvo eilutės įtampa, variklio nominalioji vertė ir siurblio reikalavimai.
Kai P8-00 nustatytas į 0, ta pati techninė įranga gali būti naudojama suderinamiems trifaziams varikliams be saulės kolektorių. SVC arba V/F valdymas palaiko variklio greičio reguliavimą, o integruotas PID ir RS485 Modbus RTU yra tinkamas slėgio, srauto ar proceso valdymo programoms. CSIVEI gali sukonfigūruoti pageidaujamą darbo režimą prieš išsiuntimą; vėlesnis režimo pakeitimas atliekamas naudojant atitinkamus parametrus ir turi būti laikomasi gaminio vadovo.
| Prekė | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Taikomas variklis | 0,75 kW / 1 AG | 1,5 kW / 2 AG | 2,2 kW / 3 AG |
| Nominali talpa | 1,5 kVA | 3 kVA | 4 kVA |
| Įvesties srovė | 3,4 A | 5 A | 5,8 A |
| Išėjimo srovė | 2,1 A | 3,8 A | 5.1 A |
| AC įėjimo įtampa | AC 3 PH 380 V (-15 %) iki 440 V (+10 %) | ||
| Maks. DC įėjimo įtampa | 900 VDC | ||
| Rekomenduojamas Voc diapazonas | Nuo 550 iki 750 VDC | ||
| Rekomenduojamas MPPT diapazonas | Nuo 450 iki 600 VDC | ||
| Pradinės įtampos diapazonas | Nuo 300 iki 900 VDC, reguliuojamas parametras | ||
| Nominali išėjimo įtampa | 3 PH 380 V kintamoji srovė | ||
| Triukšmo lygis | 50 dBA maks. |
| Modelis | 37±1 V moduliai, 250 W±5 Wp | 45±1 V moduliai, 300 W±5 Wp | ||
| Moduliai vienoje eilutėje | Stygos | Moduliai vienoje eilutėje | Stygos | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Prekė | Specifikacija |
| Vardinis dažnis | 50/60 Hz |
| Įvesties dažnių diapazonas | ±5 % (47,5–63 Hz) |
| Išėjimo įtampa | 0 į įėjimo įtampą |
| Išvesties dažnis | nuo 0,1 iki 500 Hz |
| Maksimalus dažnis | Nuo 0 iki 500 Hz (SVC ir V/F valdymas) |
| Nešlio dažnis | Nuo 0,8 kHz iki 8 kHz, automatiškai sureguliuotas įkelti (palaikoma iki 16 kHz) |
| Dažnio skiriamoji geba | Skaitmeninis nustatymas 0,01 Hz; analoginis nustatymas 0,025% maksimalaus dažnio |
| Valdymo režimas | Vektoriaus valdymas be jutiklių (SVC); V/F valdymas |
| Pradinis sukimo momentas | 0,5 Hz / 150 % (SVC) |
| Greičio diapazonas | 1:100 (SVC) |
| Greičio stabilumo tikslumas | ±0,5 % (SVC) |
| Perkrovos pajėgumas | 150 % vardinė srovė 60 s; 170 % 12 s; 190% už 1,5 s |
| Sukimo momento padidinimas | Automatinis sukimo momento padidinimas; rankinis padidinimas nuo 0,1% iki 30,0% |
| V/F kreivė | Tiesinė, kelių taškų ir kvadratinė kreivė (1,2 / 1,4 / 1,6 / 1,8 / 2,0 galia) |
| V/F atskyrimas | Visiškas atskyrimas, pusiau atskyrimas |
| Pagreitis / lėtėjimas | Tiesinė arba S kreivė, nuo 0,0 iki 6500,0 s |
| DC stabdymas | Pradinis dažnis 0,00 Hz iki maksimalaus dažnio; laikas nuo 0,0 iki 36,0 s; dabartinis nuo 0,0 % iki 100,0 % |
| JOG valdymas | JOG dažnis nuo 0,00 Hz iki maksimalaus dažnio (numatytasis 5 Hz); pagreitis / lėtėjimas nuo 0,0 iki 6500,0 s |
| Integruotas PID | Taip, slėgiui, srautui ar temperatūrai uždara grandinė be išorinio valdiklio |
| AVR | Išėjimo įtampa išlieka stabili, kai tinklo įtampa svyruoja |

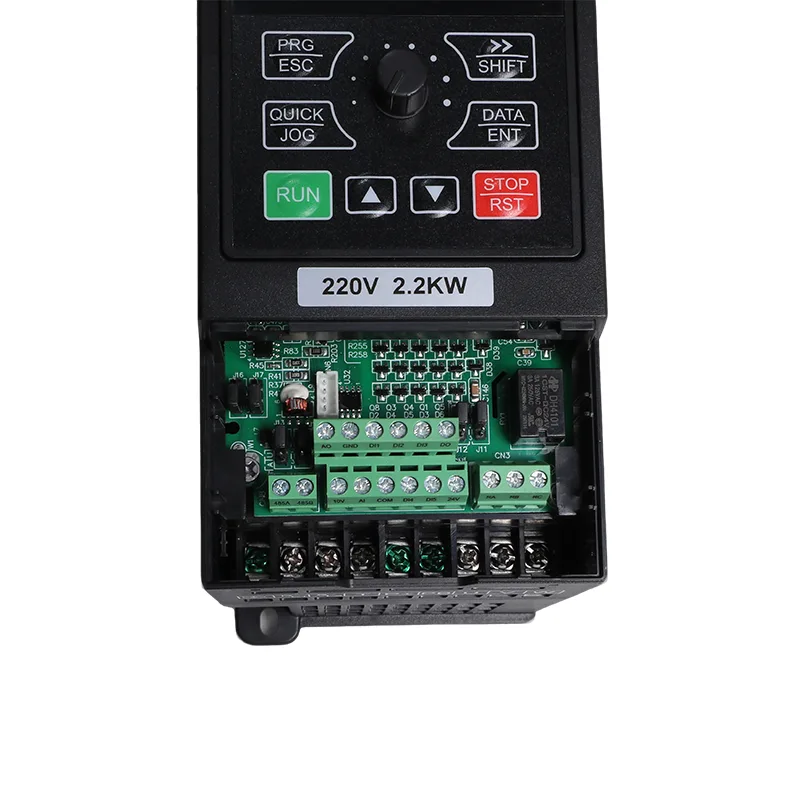

| Įvesties gnybtai | 5 skaitmeniniai įėjimai, DI5 palaiko greitą impulsą iki 50 kHz; 1 analoginis įėjimas 0-10 V arba 0-20 mA; 1 klaviatūros potenciometro įvestis |
| Išvesties gnybtai | 1 didelės spartos impulsų išvestis iki 50 kHz; 1 relės išėjimas; 1 analoginis išėjimas 0-20 mA arba 0-10 V |
| Bendravimas | RS485, Modbus RTU |
| Apsauga | Variklio trumpojo jungimo aptikimas įjungus maitinimą, išėjimo fazės praradimas, per didelė srovė, per didelė įtampa, per maža įtampa, per aukšta temperatūra, perkrova, per maža apkrova, silpna šviesa |
| Darbinė temperatūra | -10°C iki 50°C; sumažinti 1% per 1°C virš 40°C |
| Laikymo temperatūra | -20°C iki 60°C |
| Drėgmė | Žemesnė nei 95 % santykinė drėgmė, nėra kondensato |
| Aukštis virš jūros lygio | Žemiau 1000 m; sumažinti 1% 100 m nuo 1000 iki 3000 m |
| Vibracija | Mažiau 5,9 m/s² (0,6 g) |
| Aptvaras | IP20, montavimas prie sienos arba spintelė, vertikalus montavimas |
| Paskirstymo sistema | TN, TT |
| EMC / sauga | IEC 61800-3 (C3); IEC 61800-5-1 |
Šis galios diapazonas skirtas mažesniems trifaziams siurbliams ir varikliu varomai įrangai, kur naudingas reguliuojamas greitis, veikimas saulės energija arba abu.
Siurblių sistemose reguliuojamas pagreitis ir lėtėjimas gali padėti valdyti srauto didėjimo ir mažėjimo greitį. Teisingi rampos nustatymai priklauso nuo siurblio, vamzdyno ir hidraulinių sąlygų; jas reikėtų pasirinkti pradedant eksploatuoti, o ne remiantis vien variklio galia.
Rekomenduojamose masyvo konfigūracijose vienoje eilutėje naudojama 18 250 W modulių arba 15 300 W modulių. Inverteris palaiko iki 900 VDC, rekomenduojamą VOC diapazoną 550–750 VDC ir MPPT diapazoną 450–600 VDC. Prieš patvirtindami eilutę, patikrinkite faktinę modulio atviros grandinės įtampą vietos temperatūros sąlygomis.
Nustatykite P8-00 į 1 saulės siurblio režimui arba 0 bendrosios paskirties režimui. Toje pačioje platformoje sujungiamas MPPT pagrįstas saulės energijos siurbimas su SVC/V/F variklio valdymu, įmontuotu PID ir Modbus RTU, leidžiančiu aptarnauti tinkamas siurblių ar lengvųjų mašinų programas.
P8-10–P8-14 konfigūruokite silpnos šviesos sustabdymo ir paleidimo iš naujo elgseną. Apsauga nuo per mažos apkrovos ir vandens lygio įėjimai taip pat gali palaikyti siurblio apsaugą, kai jie tinkamai prijungti ir sukonfigūruoti įrenginiui.
171 × 86 × 138 mm važiuoklė sveria maždaug 1 kg. Integruotas PID, penki skaitmeniniai įėjimai, analoginis I/O ir RS485 Modbus RTU suteikia vietinio valdymo ir integravimo parinktis, nereikalaujant atskiro PID valdiklio palaikomoms uždarojo ciklo programoms.
18 modulių 250 W (37 V tipo) vienoje eilutėje arba 15 modulių 300 W (45 V tipo). Abu nukreipia masyvą į rekomenduojamą 550–750 VDC atviros grandinės diapazoną. Neviršykite 900 V nuolatinės srovės, o tai yra didžiausia nominali įtampa.
Taip, tai yra įprasta ne tinklo sąranka. Prijunkite masyvą prie nuolatinės srovės gnybtų, o siurblį – prie U, V ir W, nustatykite P8-15 į 1 saulės energijos tiekimui, o pavara veiks, kai masyvas tiekia pakankamai įtampos.
Nei. Valdymas yra vektorinis be jutiklių arba V/F, abu be grįžtamojo ryšio. MPPT, apsauga nuo sausos eigos, apsauga nuo per mažos apkrovos ir pasirenkamas PID pastoviam slėgiui jau yra pavaroje.
P8-09 pagal numatytuosius nustatymus nustato apatinę veikimo dažnio ribą, 10,00 Hz. Kartu su silpnos šviesos slenksčiu P8-10, tai neleidžia pavarai sukti siurblio per lėtai, kad judėtų vanduo.
Virš RS485 su Modbus RTU, taip. Veikimo dažnis, magistralės įtampa, išėjimo srovė, išėjimo galia, DI ir DO būsena ir srovės tiekimo režimas yra nuskaitomi iš U0 stebėjimo grupės, o maitinimo režimas U0-49 rodo tinklą arba saulės energiją.
Taip. Didelė dalis tokio dydžio transporto priemonių siunčiama bendrosios paskirties režimu, varydami šiltnamio ventiliatorius, dirbtuvių siurblius, aušinimo skysčio cirkuliaciją ir nedidelius kompresorius su 380 V maitinimo šaltiniu be jokios masyvo vietoje. Ta pati aparatinė įranga, tie patys parametrai, skirtingas režimas. Pasakykite mums, kurio norite, kai užsisakysite. Įrenginys, įsigytas saulės siurblio režimu, perjungiamas nustatant P8-00 į 0.
Pasakykite mums modelio mišinį ir kiekį, o mes raštu nurodysime pristatymo datą su kaina. Standartiniai įvertinimai ir OEM prekės ženklai nepristatomi tuo pačiu grafiku, nes dėklo spausdinimas ir etiketės gaminamos pagal jūsų meno kūrinius, todėl verta tai nuspręsti prieš užsakant.
