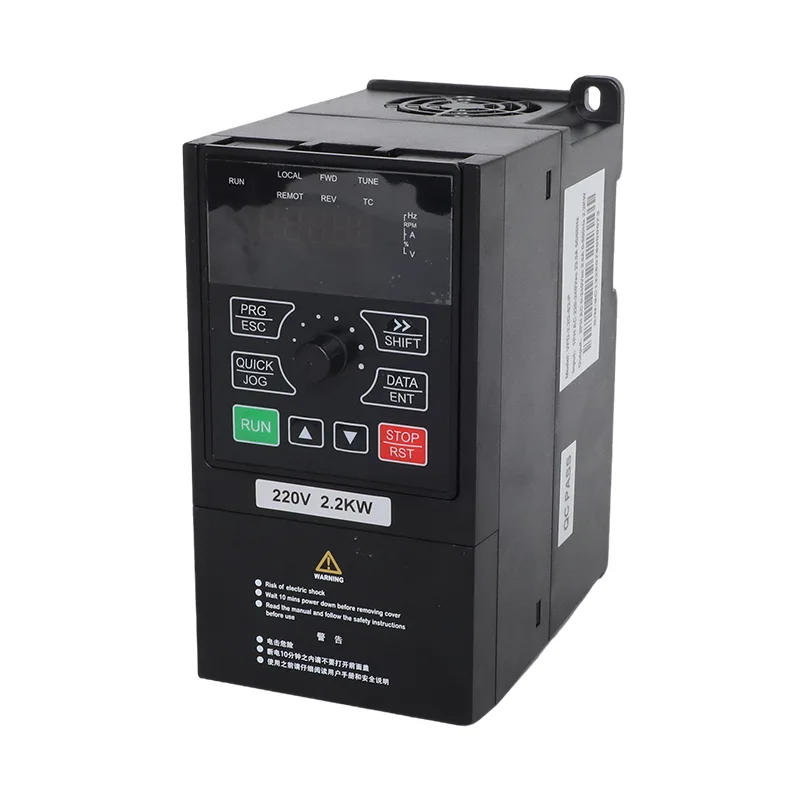

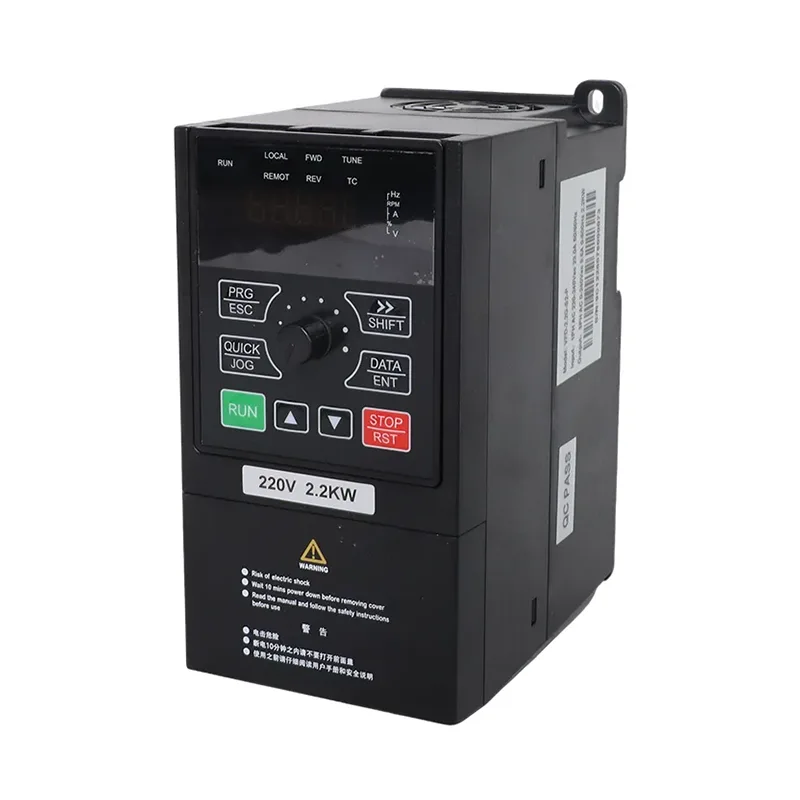

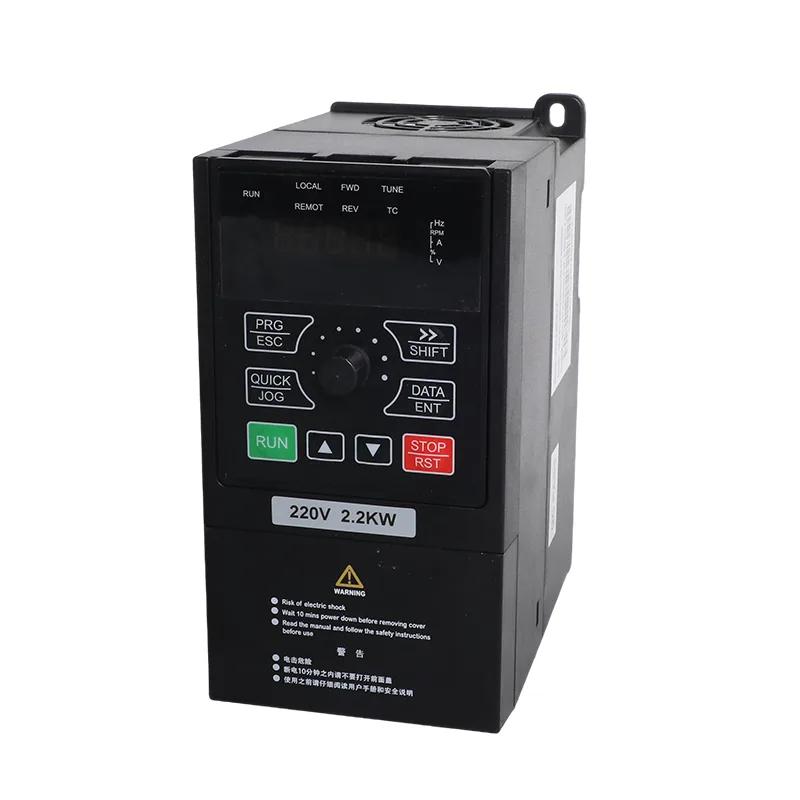

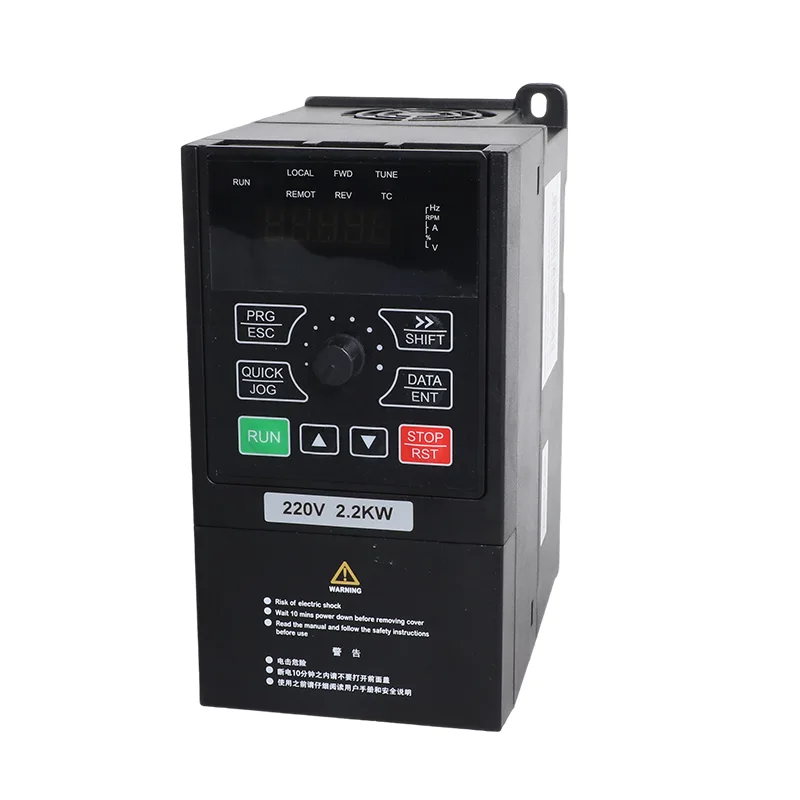

Kompaktiškoms siurbimo sistemoms ir lengvoms mašinoms, tiekiamoms iš 220–240 V vienfazio maitinimo šaltinio, Kinijos gamintojas ir tiekėjas CSIVEI siūlo 0,75–2,2 kW 1 fazės 230 V saulės siurblį ir bendrosios paskirties keitiklį VFD. VFD-PC10 asortimentą sudaro 0,75 kW, 1,5 kW ir 2,2 kW modeliai, kurių vardinės išėjimo srovės yra atitinkamai 4 A, 7 A ir 9,6 A. Jei norite paklausti dėl pirkimo, pasidalykite variklio vardine plokštele ir numatomu veikimo režimu, kad paprašytumėte atitinkamo modelio kainos. Išvardytos įvesties srovės yra atitinkamai 8,2 A, 14 A ir 23 A, todėl maitinimo grandinė, kabelis ir apsauginis įtaisas turi būti parinkti atitinkamam modeliui.
Naudojant tiesioginį saulės energijos siurbimą, PV matrica maitina keitiklį, o keitiklis varo siurblį; tarp jų nereikia akumuliatoriaus banko. Jei vandens reikia ilgiau nei turimas saulės energijos valandas, akumuliacinėje talpykloje galima laikyti pumpuojamą vandenį vėlesniam naudojimui. Jei tinklo atsarginė kopija yra diegimo dalis, sukonfigūruokite šaltinio pasirinkimo parametrus ir laidus pagal numatytą veikimo seką.
0,75–2,2 kW 1 fazės 230 V saulės kolektoriaus siurblio ir bendros paskirties keitiklio VFD PV konfigūracija yra pagrįsta viena kiekvieno sąrašo modelio eilute. Nuolatinės srovės įvesties vardinė įtampa yra iki 450 VDC, rekomenduojamas atvirosios grandinės įtampos diapazonas yra 360–430 VDC, o MPPT – 250–350 VDC. B lentelėje pateikiama 11 modulių, kurių vardinė galia 250 W (37±1 V) arba 9 moduliai, kurių vardinė galia 300 W (45±1 V). Tai yra rekomenduojamos priemonės, nurodytos gaminio duomenyse; Prieš užbaigdami eilutę, patvirtinkite tikrąją modulio atvirosios grandinės įtampą, įskaitant jos padidėjimą esant žemiausiai numatomai vietos temperatūrai. Masyvas turi likti žemiau keitiklio didžiausios 450 VDC įtampos.
Vardinė išėjimo įtampa nurodyta kaip 3 PH arba 1 PH 220 V kintamoji srovė. Suderinamo vienfazio variklio atveju pateiktoje sąrankos informacijoje nurodomi U ir V išėjimai, kurių P8-27 nustatytas į 1. Trifazis 220 V variklis naudoja U, V ir W, kai P8-27 paliktas ties 0. Prieš įjungdami sistemą, patikrinkite variklio laidus ir parametrų nustatymą pagal variklio vardinę plokštelę ir gaminio vadovą.
0,75–2,2 kW 1 fazės 230 V saulės kolektoriaus siurbliui ir bendrosios paskirties keitikliui VFD parametras P8-00 pasirenka taikymo režimą: 1 – saulės siurblio režimui ir 0 – bendrosios paskirties režimui. P8-15 atskirai apibrėžia šaltinio veikimą saulės konfigūracijoje: automatinis, tik saulės arba tik tinklo. Jei šie nustatymai bus skirtingi, diską galima suderinti su numatyta laidų ir valdymo seka.
| Prekė | VFD-PC10-0,75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Taikomas variklis | 0,75 kW / 1 AG | 1,5 kW / 2 AG | 2,2 kW / 3 AG |
| Nominali talpa | 1,5 kVA | 3 kVA | 4 kVA |
| Įvesties srovė | 8,2 A | 14 A | 23 A |
| Išėjimo srovė | 4 A | 7 A | 9,6 A |
| AC įėjimo įtampa | AC 1 PH 220 V (-15 %) iki 240 V (+10 %) | ||
| Maks. DC įėjimo įtampa | 450 VDC | ||
| Rekomenduojamas Voc diapazonas | Nuo 360 iki 430 VDC | ||
| Rekomenduojamas MPPT diapazonas | Nuo 250 iki 350 V nuolatinės srovės | ||
| Pradinės įtampos diapazonas | Nuo 160 iki 450 VDC, reguliuojamas parametras | ||
| Nominali išėjimo įtampa | 3 PH arba 1 PH 220 V kintamoji srovė | ||
| Triukšmo lygis | 50 dBA maks. |
| Modelis | 37±1 V moduliai, 250 W±5 Wp | 45±1 V moduliai, 300 W±5 Wp | ||
| Moduliai vienoje eilutėje | Stygos | Moduliai vienoje eilutėje | Stygos | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Prekė | Specifikacija |
| Vardinis dažnis | 50/60 Hz |
| Įvesties dažnių diapazonas | ±5 % (47,5–63 Hz) |
| Išėjimo įtampa | 0 į įėjimo įtampą |
| Išvesties dažnis | nuo 0,1 iki 500 Hz |
| Maksimalus dažnis | Nuo 0 iki 500 Hz (SVC ir V/F valdymas) |
| Nešlio dažnis | Nuo 0,8 kHz iki 8 kHz, automatiškai sureguliuotas įkelti (palaikoma iki 16 kHz) |
| Dažnio skiriamoji geba | Skaitmeninis nustatymas 0,01 Hz; analoginis nustatymas 0,025% maksimalaus dažnio |
| Valdymo režimas | Vektoriaus valdymas be jutiklių (SVC); V/F valdymas |
| Pradinis sukimo momentas | 0,5 Hz / 150 % (SVC) |
| Greičio diapazonas | 1:100 (SVC) |
| Greičio stabilumo tikslumas | ±0,5 % (SVC) |
| Perkrovos pajėgumas | 150 % vardinė srovė 60 s; 170 % 12 s; 190% už 1,5 s |
| Sukimo momento padidinimas | Automatinis sukimo momento padidinimas; rankinis padidinimas nuo 0,1% iki 30,0% |
| V/F kreivė | Tiesinė, kelių taškų ir kvadratinė kreivė (1,2 / 1,4 / 1,6 / 1,8 / 2,0 galia) |
| V/F atskyrimas | Visiškas atskyrimas, pusiau atskyrimas |
| Pagreitis / lėtėjimas | Tiesinė arba S kreivė, nuo 0,0 iki 6500,0 s |
| DC stabdymas | Pradinis dažnis 0,00 Hz iki maksimalaus dažnio; laikas nuo 0,0 iki 36,0 s; dabartinis nuo 0,0 % iki 100,0 % |
| JOG valdymas | JOG dažnis nuo 0,00 Hz iki maksimalaus dažnio (numatytasis 5 Hz); pagreitis / lėtėjimas nuo 0,0 iki 6500,0 s |
| Integruotas PID | Taip, slėgiui, srautui ar temperatūrai uždara grandinė be išorinio valdiklio |
| AVR | Išėjimo įtampa išlieka stabili, kai tinklo įtampa svyruoja |

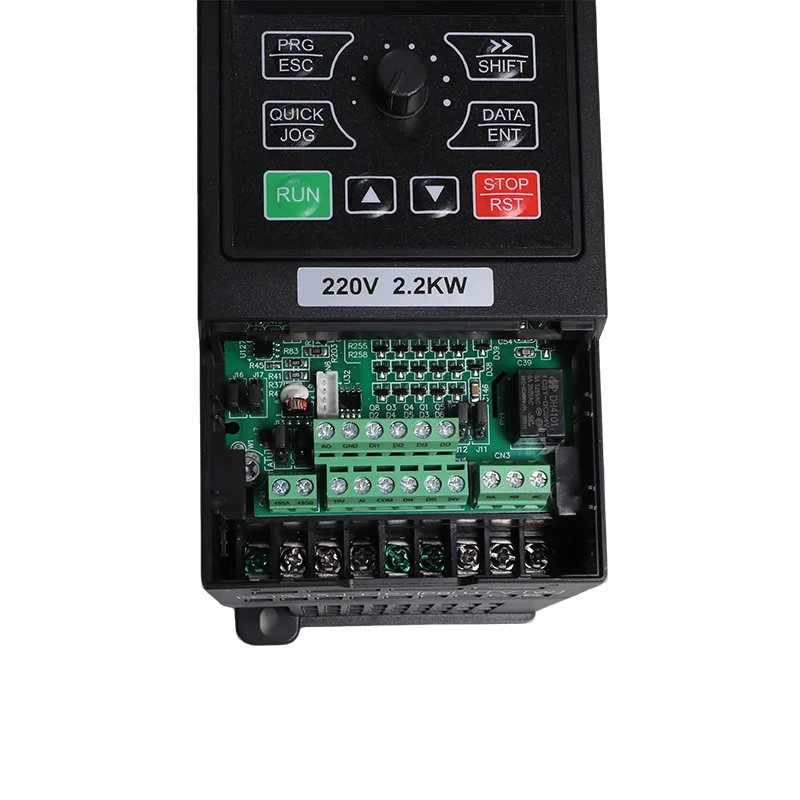

| Įvesties gnybtai | 5 skaitmeniniai įėjimai, DI5 palaiko greitą impulsą iki 50 kHz; 1 analoginis įėjimas 0-10 V arba 0-20 mA; 1 klaviatūros potenciometro įvestis |
| Išvesties gnybtai | 1 didelės spartos impulsų išvestis iki 50 kHz; 1 relės išėjimas; 1 analoginis išėjimas 0-20 mA arba 0-10 V |
| Bendravimas | RS485, Modbus RTU |
| Apsauga | Variklio trumpojo jungimo aptikimas įjungus maitinimą, išėjimo fazės praradimas, per didelė srovė, per didelė įtampa, per maža įtampa, per aukšta temperatūra, perkrova, per maža apkrova, silpna šviesa |
| Darbinė temperatūra | -10°C iki 50°C; sumažinti 1% per 1°C virš 40°C |
| Laikymo temperatūra | -20°C iki 60°C |
| Drėgmė | Žemesnė nei 95 % santykinė drėgmė, nėra kondensato |
| Aukštis virš jūros lygio | Žemiau 1000 m; sumažinti 1% 100 m nuo 1000 iki 3000 m |
| Vibracija | Mažiau 5,9 m/s² (0,6 g) |
| Aptvaras | IP20, montavimas prie sienos arba spintelė, vertikalus montavimas |
| Paskirstymo sistema | TN, TT |
| EMC / sauga | IEC 61800-3 (C3); IEC 61800-5-1 |
Šis diapazonas skirtas nedidelio masto siurbimui ir lengvoms mašinoms, kuriose tiekiama vienfazė 230 V įtampa. Saulės energija gali palaikyti vandens siurbimą dienos metu, o bendrosios paskirties režimas užtikrina suderinamos variklio varomos įrangos greičio valdymą.
Inverteris palaiko vienfazio arba trifazio 220 V kintamosios srovės variklio išėjimą, atsižvelgiant į teisingą variklio jungtį ir P8-27 nustatymą. Šis lankstumas gali būti naudingas nurodant esamo siurblio ar mašinos pavarą, tačiau variklio srovės ir apkrovos reikalavimai turi neviršyti pasirinkto modelio nominalų.
CSIVEI 0,75–2,2 kW 1 fazės 230 V saulės siurblys ir bendrosios paskirties inverteris VFD gali būti užsakomas saulės siurbimui arba įprastiniam greičio valdymui. Pasidalykite variklio vardine plokštele, numatomu valdymo režimu ir PV modulio specifikacijomis, kai prašote pasiūlymo, kad modelį ir pradinę konfigūraciją būtų galima suderinti su programa.
Saulės siurblio režimu P8-15 pasirenka automatinį veikimą (0), tik saulės energiją (1) arba tik tinklą (2). Automatiniu režimu P8-16 nustato veikimo iš tinklo intervalą (60 minučių pagal numatytuosius nustatymus), o P8-17 nustato delsą prieš dar kartą bandant saulės energiją (4 sekundės pagal numatytuosius nustatymus).
Rekomenduojamas masyvas yra viena 11 × 250 W modulių arba 9 × 300 W modulių eilutė. Laikykite atviros grandinės įtampą rekomenduojamo 360–430 V nuolatinės srovės diapazone ir žemiau 450 V DC didžiausios; MPPT diapazonas yra 250–350 VDC.
Per mažos apkrovos aptikimas pagal numatytuosius nustatymus įjungtas 25 % lygiu su 60 sekundžių patvirtinimo periodu. Plūdinius jungiklius galima prijungti prie DI2 ir DI3, o klaida E43 rodo lygio zondo gedimą, kai naudojamas šis stebėjimo įrenginys.
P8-00 pasirenka saulės siurblio režimą (1) arba bendrosios paskirties režimą (0). Bendrosios paskirties valdymas suteikia SVC/V/F valdymą, įmontuotą PID ir Modbus RTU per RS485, todėl ta pati pavaros platforma gali aptarnauti suderinamus siurblius, ventiliatorius ir kitas mažas mašinas.
Taip. Prijunkite siurblį prie U ir V, tada nustatykite P8-27 į 1 vienfazio siurblio režimui. Trifaziai 220 V siurbliai jungiami prie U, V ir W, kai P8-27 paliekamas ties 0.
Arba 11 modulių 250 W (37 V atviros grandinės tipo) vienoje eilutėje arba 9 moduliai 300 W (45 V tipo) vienoje eilutėje. Abu įveda masyvo įtampą į rekomenduojamą 360–430 VDC langą. Išlikite iki 450 VDC atviros grandinės, kuri yra maksimali pavaros galia.
Pavara paleidžiama, kai nuolatinės srovės įtampa viršija P8-07 slenkstį, ir sustoja, kai išėjimo dažnis išlieka žemiau silpno apšvietimo lygio P8-10 (20 Hz pagal numatytuosius nustatymus) ilgiau nei P8-11 (600 s pagal numatytuosius nustatymus). Kai siurblys veikia mažesniu greičiu, kuriuo jis juda vanduo, variklis įkaista ir susidėvi guoliai, todėl pavara sustoja, o ne šliaužia.
Ne. Skydai maitina pavarą, o pavara maitina siurblį. Bakas yra saugykla, o bakas kainuoja tik dalį akumuliatoriaus banko ir jo nereikia keisti.
Taip. „iMaster“ sukurtas abiem užduotims, o parametras P8-00 yra tai, kas pasirenka tarp jų. Bendrosios paskirties režimu jis veikia kaip standartinis keitiklis su SVC arba V/F valdymu, įmontuotu PID, Modbus RTU per RS485 ir visą apsaugos rinkinį. Užsakydami nurodykite, kokiu režimu įrenginys turi veikti, ir mes jį sukonfigūruojame prieš išsiunčiant. Įrenginys, jau veikiantis saulės siurblio režimu, perjungiamas į bendrąją paskirtį, nustatant P8-00 į 0, todėl vienam darbui nupirktas atsargas vis tiek galima parduoti į kitą.
Atsiųskite mums modelį ir projektą. Kartu nurodome pavyzdį ir apimties kainą, kad galėtumėte palyginti pardavimo kainą prieš įsipareigodami, o OĮG prekės ženklas gali būti pritaikytas vertinimo vienetui, kad pamatytumėte, kaip atrodys jūsų etiketė.
