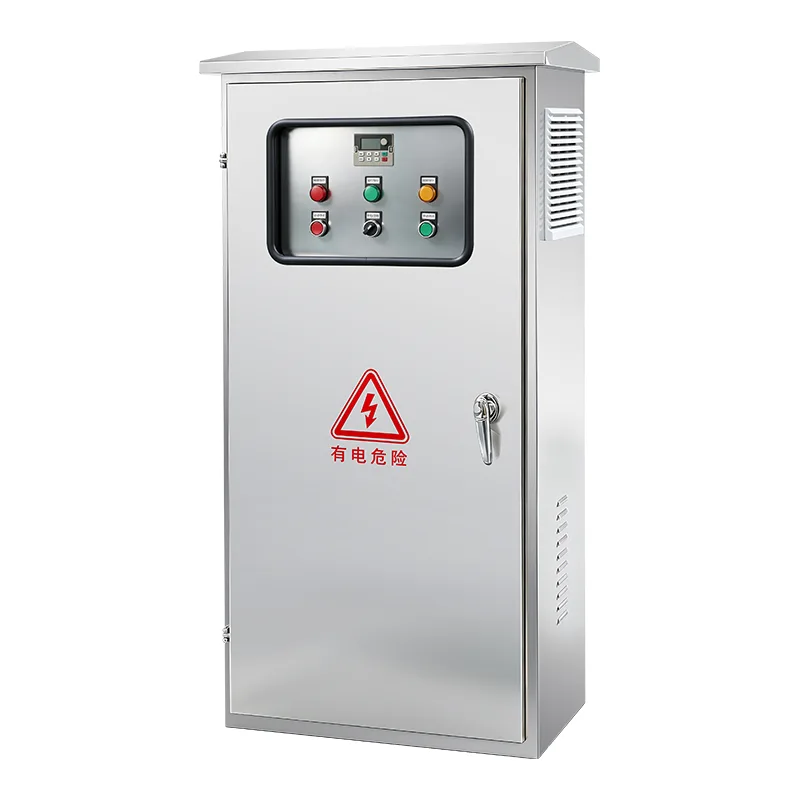

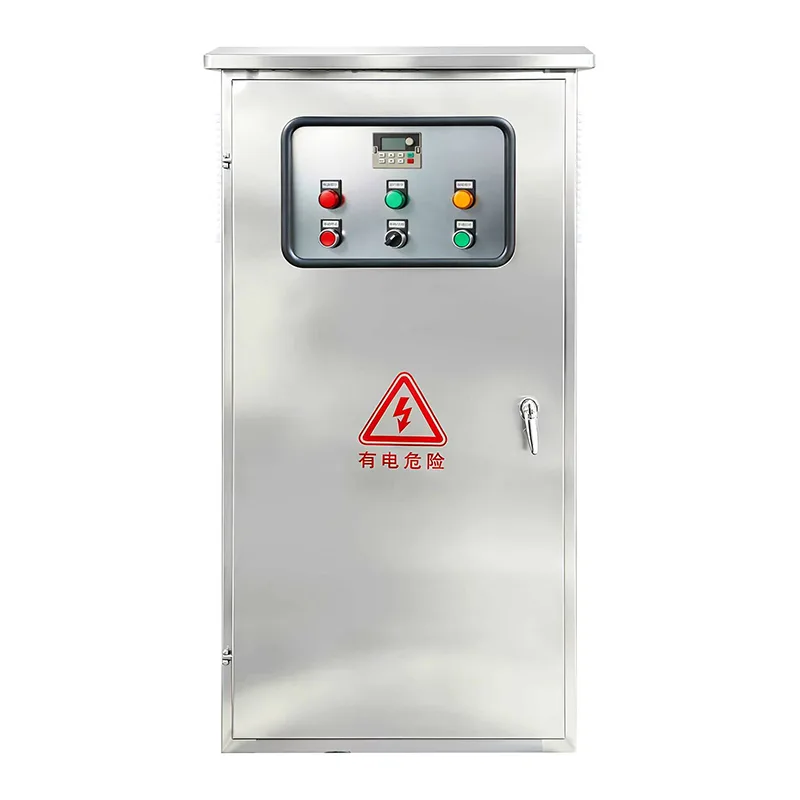

EV įkroviklio maitinimo paskirstymo spinta

Galimos lanksčios konfigūracijos, kad tiktų bet kokiam įkrovimo vietos išdėstymui, Csivei gamyklos kokybiška EV įkroviklio maitinimo paskirstymo spinta priima vieną įeinantį kintamosios srovės šaltinį – paprastai 400 V trifazį, kurio srovės vardinės nuo 100 A iki 1600 A ir didesnės – ir paskirsto jį kelioms išeinančioms įkroviklio grandinėms. Kiekvienas išeinantis tiektuvas yra atskirai apsaugotas jungtuvu arba saugikliu išjungikliu, su specialia liekamosios srovės apsauga, jei reikia. Centralizuotame energijos apskaitos skyriuje yra pajamų lygio skaitikliai, leidžiantys atsiskaityti už grandinę arba už įkroviklį, laikantis vietinių komunalinių paslaugų reikalavimų. Pagrindinės magistralės 1+2 tipo apsauga nuo viršįtampių apsaugo visą aikštelę nuo žaibo sukeltų pereinamųjų viršįtampių. Spintelės korpusas, kurio IP54–IP65 įvertinimas, priklausomai nuo naudojimo aplinkos, yra pagamintas iš cinkuoto plieno, padengtas oro sąlygoms atspariu milteliniu būdu. Pasirenkamas išmanusis energijos valdymo valdiklis užtikrina apkrovos balansavimą, fazių sukimąsi, įkroviklio planavimą ir stebėjimą realiuoju laiku per RS485 Modbus arba Ethernet, sklandžiai integruojantis į OCPP pagrįstas įkrovimo valdymo platformas. Išlaikomas visiškas atitikimas IEC 61439-1, IEC 60364-7-722 ir taikomiems regioniniams standartams.

Produkto programos

EV įkroviklio energijos paskirstymo spinta, kuri yra bet kurios šiuolaikinės EV įkrovimo įrenginio elektrinis pagrindas, sujungia elektros energijos valdymą vietoje į vieną gamykloje suprojektuotą korpusą – sumažina elektros darbus vietoje, pagreitina paleidimą ir padidina eksploatavimo saugą.

Viešosios greito įkrovimo stotys

Greitkelių aptarnavimo zonose, miesto įkrovimo aikštėse ir degalinių aikštelėse, kuriose įrengti keli nuolatinės srovės greitieji įkrovikliai, reikalingas tvirtas ir didelės galios energijos paskirstymas. Spintelė gauna pagrindinį komunalinių paslaugų tiekimą ir paskirsto apsaugotus, individualiai matuojamus pašarus kiekvienam įkrovikliui. Centralizuotas matavimo skyrius palaiko komunalinių paslaugų lygio atsiskaitymą už kiekvieną skyrių, o integruota apsauga nuo viršįtampių apsaugo brangią greito įkrovimo galios elektroniką nuo tinklo pereinamųjų procesų.

Laivyno ir logistikos įkrovimo depai

Elektrinių autobusų depuose, paskutinės mylios pristatymo mazguose ir savivaldybių automobilių parko aikštelėse vienu metu veikia keli įkrovikliai per nakties įkrovimo langus. Paskirstymo spinta centralizuoja gaunamos galios ir apkrovos valdymą, todėl depo operatorius gali subalansuoti įkroviklių poreikį, užkirsti kelią pagrindinių pertraukiklių išjungimams ir suplanuoti įkrovimą ne piko tarifų laikotarpiais. Didelė spintelės tiekimo talpa leidžia ateityje plėsti parką be didelių elektros pertvarkymų.

Komercinės ir darbo vietos įkrovimo įrenginiai

Biurų bokštai, prekybos centrai ir verslo parkai, kuriuose darbuotojai arba klientai įkrauna elektromobilius, paprastai naudoja daugybę kintamosios srovės įkroviklių keliuose stovėjimo lygiuose. Viename aukšte arba zonoje esanti centrinė paskirstymo spinta priima pagrindinį tiekimą ir paskirsto energiją atskiriems sieniniams įkrovikliams. Apskaita kiekvienai grandinei leidžia tiksliai paskirstyti energijos sąnaudas nuomininkų įmonėms ar padalinių biudžetams.

Gyvenamasis butas ir daugiabučio namo automobilių stovėjimo aikštelė

Daugiaaukštis gyvenamasis namas, kuriame modernizuojamas elektromobilių įkrovimas dešimtyse ar šimtuose automobilių stovėjimo aikštelių, turi naudos iš skirstomųjų spintų. Viena ar kelios spintos, esančios elektros stovų patalpose arba automobilių stovėjimo aikštelės lygio skirstyklose, gauna pastato elektromobiliams skirtą tiekimą ir paskirsto apsaugotus, matuojamus pašarus individualiems įkrovikliams, esantiems gyventojų įlankose. Apkrovos valdymas spintoje neleidžia EV įkrovimui viršyti pastatui skirtos elektros galios.

Greitkelis ir atokios poilsio zonos

Atskirose įkrovimo vietose, esančiose toliau nuo miesto infrastruktūros, dažnai trūksta esamų LV skirstomųjų plokščių, tinkamų EV įkroviklių apkrovoms. Šalia transformatoriaus arba generatoriaus sumontuota speciali elektros paskirstymo spinta suteikia pilną, iš anksto sukonfigūruotą LV paskirstymo tašką – nereikalaujama individualaus skirstomojo skydo gamybos vietoje ir žymiai sutrumpėja paleidimo laikas.

Mišrios paskirties plėtra ir megaprojektai

Didelio masto plėtra, apjungianti gyvenamąsias, komercines, mažmenines ir viešąsias automobilių stovėjimo vietas, gali panaudoti kelias paskirstymo spintas pakopinėje architektūroje. Pagrindinė pastotės įėjimo spinta maitina paskirstymo spintas kiekvienoje stovėjimo zonoje, sukurdama struktūrizuotą, keičiamo dydžio energijos paskirstymo topologiją, atitinkančią laipsnišką statybą ir didėjantį EV įsisavinimą.

Techninis gilus nardymas

Elektromobilių įkroviklio maitinimo paskirstymo spinta sukurta kaip visiškai integruotas, gamykloje surinktas LV skirstomasis skydas, specialiai sukurtas pagal unikalius EV įkrovimo infrastruktūros elektros poreikius.

Įeinantis tiekimas ir pagrindinė apsauga

Spintelės įeinantis skyrius priima viengubus arba dvigubus elektros tiekimo kabelius, baigtus ant pagrindinio grandinės pertraukiklio arba oro grandinės pertraukiklio, atitinkančio didžiausią svetainės poreikį. ACB su mikroprocesorine apsauga siūlo reguliuojamus slenksčius apsaugai nuo perkrovos, trumpojo jungimo ir apsaugos nuo įžeminimo, prireikus su lanko blyksnio mažinimo funkcijomis. Apsauga nuo įeinančių viršįtampių – 1 tipo SPD, galintys valdyti iki 25 kA (10/350 μs) impulsines sroves – suteikia pirmąją gynybos liniją nuo tiesioginių žaibo smūgių į aukštupio infrastruktūrą.

Išeinančio tiektuvo paskirstymas

Kelios išeinančios įkroviklio grandinės yra apsaugotos atskirais įtaisytais grandinės pertraukikliais arba saugikliais atjungikliais, kurių kiekvienas yra skirtas maksimaliai prijungto įkroviklio įvesties srovei. Tiektuvai yra išdėstyti taip, kad subalansuotų fazių paskirstymą trifazių šynų sistemoje, sumažinant neutralią srovę ir pagerinant bendrą energijos kokybę. Nuolatinės srovės greito įkroviklio tiekimui MCCB su reguliuojamais magnetinio išjungimo nustatymais prisitaiko prie įkroviklio įsijungimo charakteristikų be trikdžių. Apsauga nuo liekamosios srovės – B arba A tipo su 6 mA nuolatinės srovės aptikimu – teikiama atitinkamose grandinėse pagal IEC 60364-7-722.

Integruota matavimo architektūra

Priklausomai nuo atsiskaitymo reikalavimų, atskirame matavimo skyriuje yra kiekvienos išeinančios grandinės arba grandinių grupių pajamų skaitikliai. Skaitikliai per Modbus RTU arba TCP/IP susisiekia su centralizuotu duomenų koncentratoriumi, kuris perduoda konsoliduotus duomenis į apmokestinimo valdymo platformą arba atsiskaitymo už komunalines paslaugas sistemą. MID arba lygiaverčiai sertifikuoti skaitikliai yra prieinami rinkose, kuriose reikalingas reguliuojamas pajamų matavimas.

Apkrovos valdymas ir išmanusis valdymas

Pasirenkamas įtaisytasis apkrovos valdymo valdiklis realiu laiku stebi pagrindinio įėjimo ir kiekvieno išeinančio tiektuvo suvartojimą. Kai bendras vietos poreikis artėja prie sukonfigūruoto maksimumo, valdiklis dinamiškai paskirsto turimą pajėgumą tarp prijungtų įkroviklių – sumažina išvestį žemesnio prioriteto skyriuose, atideda suplanuotas seansus arba įjungia fazių sukimąsi, kad išlaikytų paslaugą ir išvengtų pagrindinio pertraukiklio perkrovos. Ryšys su atskirais įkrovikliais vyksta per OCPP arba tiesioginį Modbus, o valdiklis gali reaguoti į išorinius signalus, tokius kaip paros laiko tarifų tarifai, saulės energijos gamybos prieinamumas arba pastato energijos valdymo sistemos komandos.

Šynų sistema ir vidinė instaliacija

Pagrindinė šynų sistema pagaminta iš alavu dengto vario arba aliuminio, pritaikyta vardinei srovei su atitinkamu sumažinimu, kad padidėtų vidinė korpuso temperatūra. Šynų atramos yra stiklo pluoštu sustiprinto polimero, atsparios trumpajam jungimui. Vidiniuose laiduose naudojamas antipirenas, mažai dūmų ir nulinis halogeninis kabelis, o visos valdymo ir matavimo grandinės yra atskirtos nuo maitinimo kelio. Kabelis įvedamas per nuimamas riebokšlių plokštes, esančias spintelės pagrinde, kurių dydis atitinka nurodytą įeinančio ir išeinančio kabelio skerspjūvius.

Aptvaras, aplinkos apsauga ir vėsinimas

Ant grindų pastatoma spintelė pagaminta iš 1,5 mm iki 2,0 mm cinkuoto plieno lakšto, su pilnai suvirintomis siūlėmis ir UV stabilizuota milteliniu būdu. Standartinė apsaugos klasė yra IP54, o IP65 galima naudoti lauke arba aplinkoje, kurioje yra daug dulkių. Korpuse yra atlenkiamos, tarpinėmis priekinės durys su užrakinama rankena ir pasirenkamas langas virš matavimo prietaisų. Pasyvioji ventiliacija užtikrinama filtruojamomis žaliuzėmis arba alsuokliais, o natūrali konvekcija padeda apskaičiuoti oro srautai. Spintoms su dideliu nuolatinės apkrovos tankiu integruota termostatu valdoma priverstinio oro ventiliacija su ventiliatoriaus gedimo signalizacijos kontaktais. Vidiniai antikondensaciniai šildytuvai galimi šaltiems arba didelės drėgmės įrenginiams.

Sauga ir atitiktis

Spintelė suprojektuota ir išbandyta pagal IEC 61439-1 ir IEC 61439-2 žemos įtampos skirstomiesiems įrenginiams ir valdymo įrenginių mazgams, o EV maitinimo įrangai – IEC 60364-7-722. Vidinio lanko gedimų izoliacija, pirštais saugus komponentų ekranavimas ir pagrindinis įeinančio įėjimo izoliatorius, veikiantis neatidarius spintelės durelių, yra standartiniai. Įžeminimo tęstinumas visose sekcijose užtikrinamas specialia apsaugine įžeminimo šyna, sujungta su korpusu. Visi komponentai pažymėti CE ženklu, turimi UL ir kiti regioniniai sertifikatai.

DUK

1 klausimas: kiek įkroviklių gali palaikyti viena paskirstymo spinta?

Išeinančių tiektuvų skaičius yra visiškai konfigūruojamas. Viena spintelė paprastai gali palaikyti nuo 4 iki 24 įkroviklio grandinių, atsižvelgiant į kiekvieno įkroviklio srovės stiprumą ir bendrą įeinančio maitinimo pajėgumą. Didesnėse svetainėse kelios spintos gali būti pakopinės pagrindinio ir papildomo paskirstymo topologijoje.

2 klausimas: ar man reikia atskiro skaitiklio kiekvienai įkroviklio grandinei?

Tai priklauso nuo jūsų atsiskaitymo reikalavimų. Viešam įkrovimui, kai už kiekvieną skyrių turi būti atsiskaitoma atskirai, rekomenduojama skaičiuoti pagal grandinę. Automobilių parko depams arba darbo vietų įkrovimui, kai bendras energijos suvartojimas paskirstomas viduje, gali pakakti grupinio matavimo. Spintelę galima konfigūruoti bet kuriuo būdu.

3 klausimas: kokios galimos įeinančios maitinimo įtampos ir srovės vertės?

Standartinės konfigūracijos priima 230/400V trifazis, 50/60Hz, įeinančios srovės vardinės nuo 100A iki 1600A. Aukštesni įvertinimai galimi paprašius. Didesniems įrenginiams skirtas transformatorius gali tiesiogiai maitinti spintą.

4 klausimas: ar spintelę galima įrengti lauke šalia įkroviklių?

Taip. Spintelė yra IP55 arba IP65, skirta montuoti lauke. Skėtį nuo saulės ir antikondensacinį šildytuvą rekomenduojama naudoti ilgesniam naudojimui lauke karštame, drėgname ar šaltame klimate. Spintelę galima montuoti ant betoninio cokolio arba trinkelės su apatiniu kabelio įvadu per sandarias riebokšlio plokštes.

5 klausimas: kas yra apkrovos valdymo valdiklis ir kaip jis veikia?

Pasirenkamas išmanusis valdiklis realiu laiku stebi suvartojimą visose grandinėse. Kai bendras poreikis artėja prie didžiausios leistinos vietos apkrovos, jis dinamiškai sumažina žemesnio prioriteto įkroviklių galią arba pakeičia įkrovimo grafikus, kad nesuveiktų pagrindinis pertraukiklis. Tai leidžia prie tam tikro maitinimo šaltinio prijungti daugiau įkroviklių, sumažinant reikiamą prijungimo prie tinklo pajėgumą ir susijusias komunalines išlaidas.

6 klausimas: kaip ši spinta integruojama su įkrovimo valdymo sistema (CMS)?

Spintelės matavimo ir apkrovos valdymo valdiklis palaiko Modbus RTU/TCP ir gali susieti su OCPP suderinamomis įkrovimo valdymo platformomis. Skaitiklio duomenys ir aliarmo būsena perduodami TVS, todėl operatoriai gali matyti elektros energijos paskirstymą visoje svetainėje tame pačiame prietaisų skydelyje, kuris naudojamas įkroviklio valdymui.

7 klausimas: ar spintelėje gali būti papildomi įkrovikliai?

Taip. Spintelė gali būti tiekiama su atsarginėmis išeinančiomis padavimo pozicijomis, iš anksto sumontuota šynų talpa ir vieta papildomiems dozavimo moduliams. Tai leidžia pridėti naujas įkroviklio grandines, prijungus įkroviklio kabelį ir sumontavus tiekimo pertraukiklį, nereikia keisti šynų.

8 klausimas: kokius reguliavimo standartus atitinka kabinetas?

Spintelė sukonstruota ir išbandyta pagal IEC 61439-1/2, laikantis specifinių EV įrengimo reikalavimų pagal IEC 60364-7-722. Galimi regioniniai sertifikatai, įskaitant CE, UKCA ir lygiaverčius sertifikatus. Su kiekviena spintele tiekiame visą dokumentaciją, įskaitant vienos eilutės diagramas, bandymų sertifikatus ir montavimo vadovus.

5. Degalų mažmenininkas keliose vietose – Nacionalinis elektromobilių greito įkrovimo diegimas

Fonas

Nacionalinis degalų prekybos tinklas, valdantis daugiau nei 200 degalinių, ėmėsi ambicingos programos, siekdamas įrengti nuolatinės srovės greitojo įkrovimo mazgus intensyvaus eismo vietose prie pagrindinių greitkelių. Kiekvienoje vietoje turėjo būti įrengti nuo keturių iki aštuonių dviejų ginklų nuolatinės srovės greitojo įkroviklio, sukuriant 8–16 įkrovimo vietų. Išleidimas turėjo būti pristatytas etapais, o ateityje įkrovimo pajėgumas padvigubės.

Iššūkis

Kiekviena svetainė pateikė nuoseklų elektros infrastruktūros iššūkių rinkinį. Esamas LV paskirstymas degalinės kioske nebuvo pritaikytas nuolatinės srovės greitųjų įkroviklių poreikiams, kuriems bendrai gali prireikti 400–800 A vienai vietai. Individualizuoto skirstomojo skydo gamyba vietoje kiekvienoje vietoje pareikalautų didelių inžinerinių išlaidų, nevienodos kokybės ir pailgėtų prastovos montuojant. Komunalinio tiekimo prijungimo taškas dažnai buvo atokiau nuo idealių įkroviklio vietų, todėl reikėjo sistemingo požiūrio į kabelių paskirstymą.

Mažmenininkas taip pat reikalavo centralizuoto kiekvienos įkrovimo vietos energijos apskaitos, kad būtų palaikomas klientų atsiskaitymas per seansą, ir pareikalavo tvirtos brangios greito įkroviklio elektronikos apsaugos. Kai degalinės buvo priskirtos pavojingoms zonoms, dėl griežtos elektros saugos ir reikalavimų laikymosi nebuvo galima diskutuoti.

Kodėl EV įkroviklio maitinimo paskirstymo spintos?

Standartizuota, gamykloje suprojektuota elektros paskirstymo spinta buvo pasirinkta kaip kiekvienos vietos pagrindas. Kiekviena spinta buvo sukonfigūruota taip, kad atitiktų svetainės energijos poreikį ir įkroviklių skaičių – paprastai 630A arba 800A įeinantis maitinimas su aštuoniomis išeinančiomis 125A–160A tiekimo grandinėmis.

Kabineto integruotas požiūris suteikė tiesioginių pranašumų:

● Vienas iš anksto patikrintas korpusas pakeitė tai, kas būtų buvusi pagal užsakymą pagamintą skirstomąjį skydą, taip sutaupant savaičių elektros inžinerijos darbų vietoje.

● Kiekvienos grandinės pajamų lygio matavimas, esantis tam skirtame spintelės matavimo skyriuje, teikė su komunalinėmis paslaugomis suderinamus atsiskaitymo duomenis kiekvienam įkrovimo skyriui, integruotam tiesiai į mažmenininko mokėjimo platformą.

● 1+2 tipo apsauga nuo viršįtampių pagrindiniame įeinančiame maitinimo šaltinyje ir 2 tipo SPD ant išeinančių tiektuvų užtikrino daugiasluoksnę įkroviklio elektronikos apsaugą.

●  Pagrindinis įėjimo izoliatorius ir atskiri tiekimo išjungikliai leido saugiai izoliuoti techninę priežiūrą, o rangovo saugumui užtikrinti buvo įrengta blokavimo priemonė.

● Lauke įvertintas IP65 korpusas su antikondensaciniu šildytuvu reiškia, kad korpusą galima pastatyti šalia įkroviklių, taip sumažinant išeinančių laidų eigą.

● Atsarginės tiekimo vietos buvo įtrauktos į kiekvieną vietą, todėl ateityje buvo galima prijungti papildomus įkroviklius, nekeičiant spintelės ir nereikalaujant didelių elektros pertvarkymų.

Diegimas

Pirmosiose 50-yje vietų buvo įdiegtos standartizuotos 800 A EV įkroviklio galios paskirstymo spintos su aštuoniomis išeinančiomis tiekimo grandinėmis. Kiekvienoje spintelėje buvo visose grandinėse pajamų lygio matavimas, 1+2 tipo apsauga nuo viršįtampių ir IP65 korpusas su antikondensaciniu šildymu. Spintelės buvo pagamintos, išbandytos ir siunčiamos kaip sukomplektuotos komplektacijos, kurioms reikėjo tik įeinančio maitinimo jungties ir išeinančio įkroviklio kabelių vietoje. Vidutinis paleidimo laikas yra mažiau nei dvi dienos vienoje vietoje nuo pristatymo iki energijos tiekimo.

Rezultatai

● Svetainės paleidimo laikas sutrumpėjo maždaug 60 %, palyginti su individualiais skirstomųjų skydų sprendimais, todėl paspartėjo nacionalinė diegimo programa.

● Standartizuotas spintos dizainas pašalino elektros kokybės ir saugos atitikties skirtumus visoje svetainėje.

● Po 18 veikimo mėnesių nebuvo užfiksuota jokių su spintele susijusių elektros gedimų, patvirtinta, kad dviejose vietose žaibo metu veikė apsauga nuo viršįtampių, apsauganti paskesnio įkroviklio elektroniką.

●  Atsarginės tiekimo vietos buvo suaktyvintos 15-oje vietų per antrąjį diegimo etapą, o naujos įkroviklio grandinės buvo pridėtos greičiau nei per dieną – taip patvirtinama ateities dizaino strategija.

●  Nuo to laiko degalų pardavėjas taikė tas pačias spintos specifikacijas dar 50 vietų, o jų elektros inžinierių komanda nurodė, kad spintos integravimas su centralizuota TVS platforma yra pagrindinis veiklos pranašumas.
