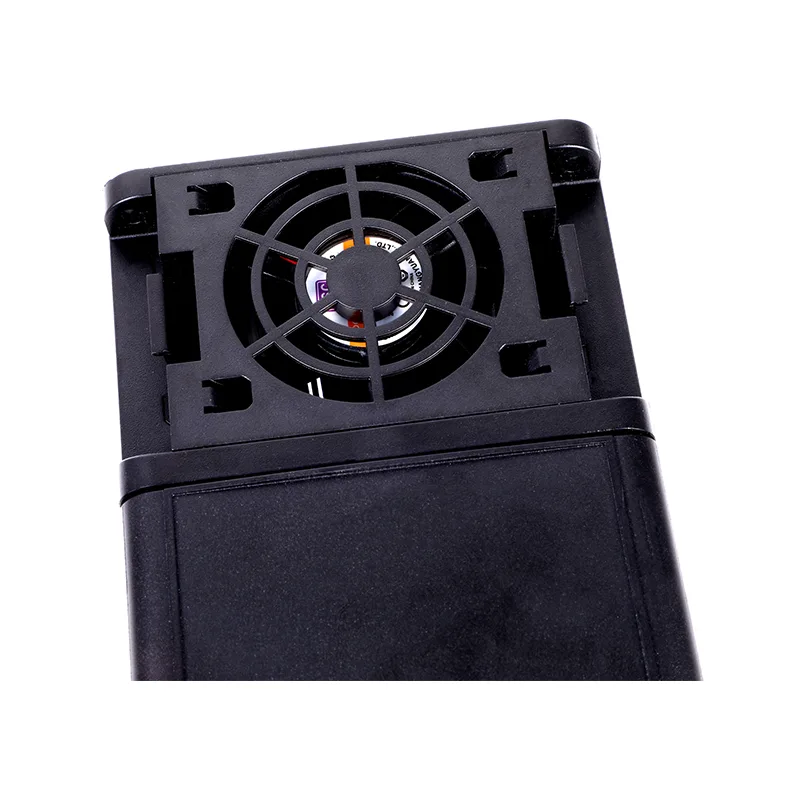

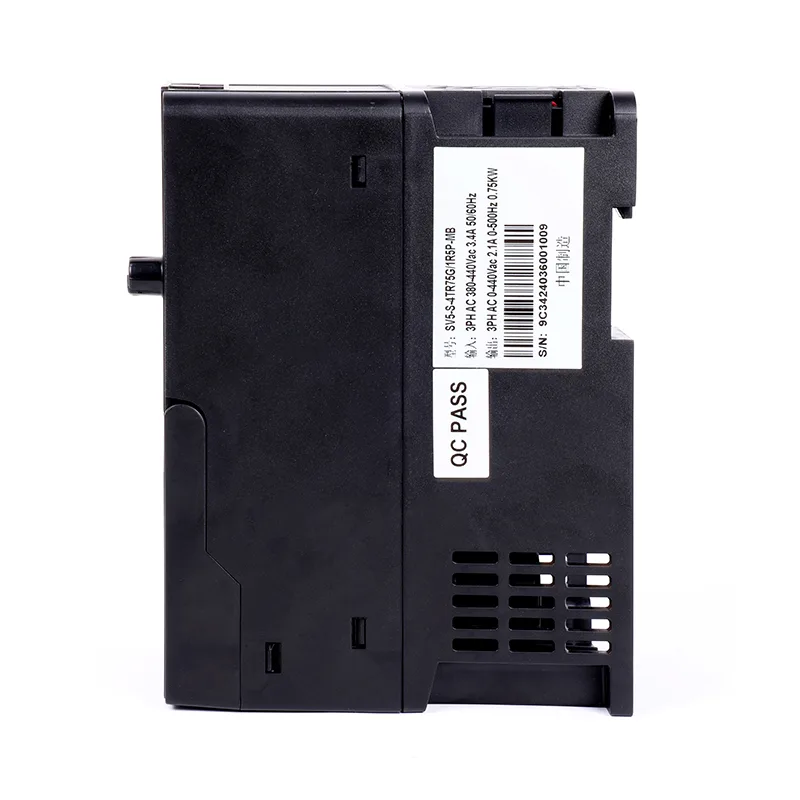

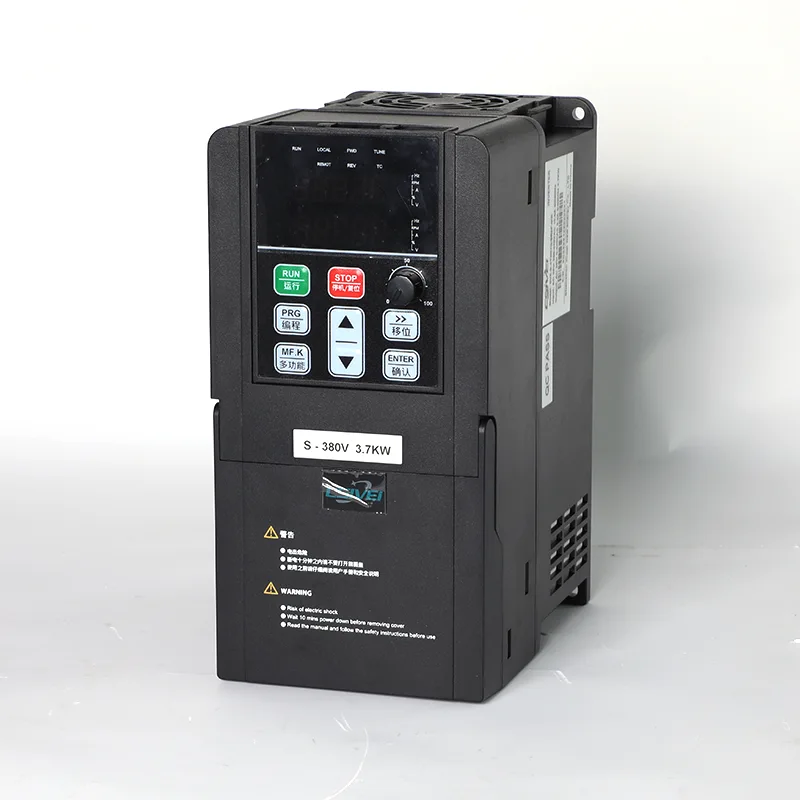

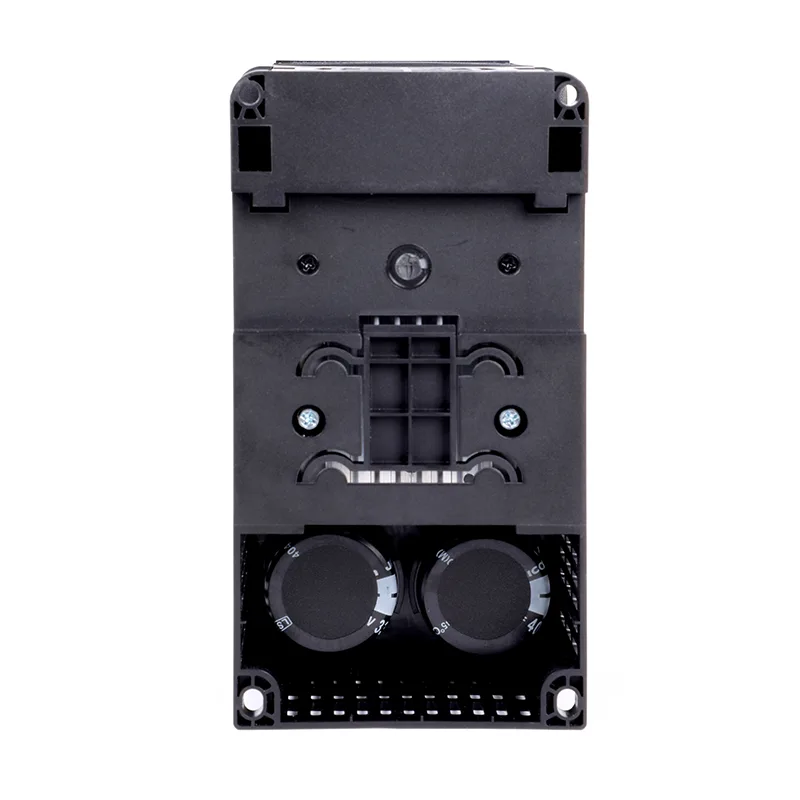

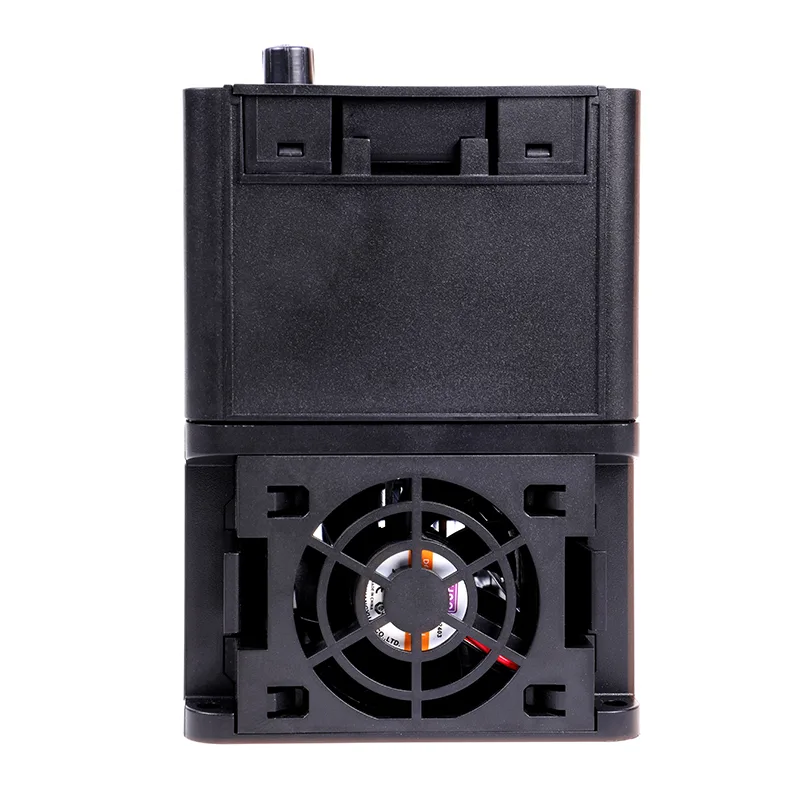

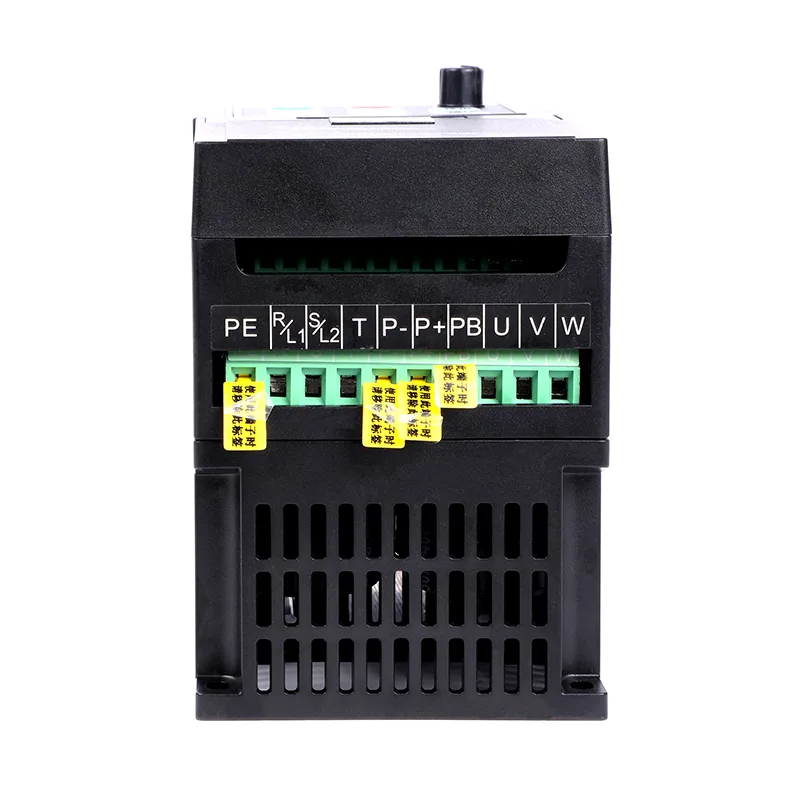

50AG 45kw kintamo dažnio pavaros VFD

Kaip profesionalus kintamo dažnio pavarų VFD gamintojas Kinijoje, CSIVEI norėtų pasiūlyti jums patvarias 50 AG 45 kW kintamo dažnio pavaras VFD, turinčią V/F ir be jutiklių vektorinio valdymo režimus, įmontuotą PID valdiklį ir išorinės klaviatūros arba nuotolinio valdymo palaikymą. IP20 korpusas su galimybe montuoti vienas šalia kito leidžia efektyviai montuoti plokštes.

Lengva parametrų konfigūracija ir tvirta konstrukcija CSIVEI 90kW VFD suteikia tvirtą pagrindą pagrindinėms variklio greičio reguliavimo programoms.

Pagrindiniai parametrai ir specifikacijos

Pagrindinės savybės

1. Dvigubi valdymo režimai: V/F bendram greičio reguliavimui, vektorius be jutiklių didesniam paleidimo momentui ir tiksliam greičio valdymui.

2. Didelis paleidimo sukimo momentas: iki 150 % esant 0,5 Hz.

3. Perkrovos pajėgumas: 150–190 % trumpalaikiams.

4. Kompaktiškas dizainas: montavimas vienas šalia kito sumažina spintelės vietos poreikį.

Tipinės programos

CSIVEI 50HP 45kw kintamo dažnio pavaros VFD yra didelės galios sprendimas sunkioms pramonės ir komunalinėms reikmėms:

●  Dideli siurbliai – potvynių kontrolės siurbliai, drėkinimo rajoniniai siurbliai, katilų padavimo siurbliai

●  ID / FD ventiliatoriai – elektrinės, cemento krosnys, plieno gamyklos

●  Kompresoriai – dideli sraigtiniai kompresoriai, išcentriniai kompresoriai

●  Gumos ir plastiko mašinos – vidiniai maišytuvai, kalendoriniai ritinėliai, ekstruderiai

●  Bandymo stendai – dinamometrai, variklių bandymo stendai

Turėdamas didelį galios tankį ir pažangius ryšio protokolus, jis integruojamas į sudėtingas automatizavimo sistemas.

Patogus valdymas ir lengva sąranka

CSIVEI 50HP 45kw kintamo dažnio pavaros VFD teikia pirmenybę naudojimo paprastumui, sumažina montavimo laiką ir supaprastina kasdienį inžinierių ir techninės priežiūros personalo darbą.

1. Intuityvi klaviatūra – LED/LCD klaviatūra užtikrina aiškų parametrų rodymą ir greitą naršymą. Parametrų grupės yra logiškai sutvarkytos, o kelių kalbų palaikymas užtikrina pasiekiamumą pasauliniams vartotojams.

2. Greito paleidimo vedlys – žingsnis po žingsnio sąranka padeda vartotojams atlikti pagrindinio parametro konfigūraciją per kelias minutes. Iš anksto sukonfigūruotos taikomųjų programų makrokomandos (ventiliatorius / siurblys, konvejeris, pastovus sukimo momentas) leidžia vienu paspaudimu nustatyti įprastas programas.

3. Parametrų kopijavimo funkcija – įkelkite parametrus iš vieno įrenginio į klaviatūrą ir atsisiųskite į kelis įrenginius, žymiai sumažindami kelių diskų sistemų sąrankos laiką ir užtikrindami nuoseklią konfigūraciją.

4. Nuimama klaviatūra – klaviatūrą galima montuoti nuotoliniu būdu naudojant ilginamąjį kabelį, kad būtų patogu valdyti per valdymo pulto duris arba atokias vietas.

5. Kompaktiškas dizainas – erdvę taupantis plotas leidžia montuoti vienas šalia kito, maksimaliai padidinant plokštės tankį ir sumažinant spintelės dydžio reikalavimus.

DUK

Kuo skiriasi V/F valdymas ir vektorinis valdymas?

V/F palaiko fiksuotą įtampos ir dažnio santykį bendram greičio valdymui. Vektoriaus valdymas atskiria srautą ir sukimo momentą, todėl užtikrina didesnį paleidimo momentą ir didesnį greičio tikslumą. Be jutiklių vektorinis režimas nereikalauja kodavimo.

Ar man reikia išorinio stabdymo rezistoriaus?

Jis reikalingas didelės inercijos apkrovoms arba greitam lėtėjimui. Lėtesniems darbams, pvz., ventiliatoriams ir siurbliams, gali pakakti vidinio stabdymo funkcijos.

Kokios apsaugos įtaisytos diske?

Apsauga apima per didelę įtampą, per mažą įtampą, per didelę srovę, trumpąjį jungimą, per didelę temperatūrą, fazių praradimą ir elektroninę šiluminę perkrovą.

Kaip VFD taupo energiją?

Kintamo sukimo momento apkrovoms energijos suvartojimas atitinka greičio kubą. Automatinis energijos optimizavimas pritaiko įtampą pagal faktinę apkrovą, o miego režimas sustabdo variklį tuščiosios eigos laikotarpiais.

Ar galiu naudoti VFD lauke arba nuplaunamoje aplinkoje?

Standartiniai IP20 diskai turi būti švariame, sausame skydelyje. Lauke arba atšiaurioje aplinkoje CSIVEI siūlo aukštesnius IP reitingus:

● IP40 – tinka dulkėtoms vietoms, pvz., tekstilės gamykloms ar medienos apdirbimui

● IP54/IP55 – nepralaidus dulkėms ir purslams; dirba lauko aptvaruose ir prausimosi vietose

● IP66 – visiškai nepralaidus dulkėms ir atlaiko galingas vandens sroves; tinka maisto perdirbimui, automobilių plovimui ar naudojimui lauke be papildomų gaubtų

●  Jei yra korozinių dujų, rekomenduojama PCB padengti konformaliai.

Kliento atvejis: konvejerio linijos greičio valdymas

Maisto perdirbimo įmonė, reikalinga norint sinchronizuoti kelias konvejerio sekcijas su skirtingu produkto pralaidumu. Rankinis greičio reguliavimas užtruko daug laiko, todėl gaminiai susikaupė arba atsirado tarpų.

Sprendimas: trys CSIVEI 0,75–2,2 kW VFD buvo sumontuoti pagrindinėse konvejerio sekcijose, sujungtos per Modbus ryšį su centriniu PLC koordinuotam valdymui.

Rezultatai:

● Konvejerio greitis automatiškai sinchronizuojamas su gamybos greičiu

● Produktų srautas optimizuotas, prastovas sumažinamas 25 %

● Nuotolinis greičio reguliavimas per HMI pašalina rankinį įsikišimą

●  Greitas perėjimas tarp produktų linijų sutrumpėjo nuo 30 minučių iki 10 minučių

● Sprendimas buvo išplėstas iki šešių papildomų gamybos linijų.
